2-канальный CAN-сервер на RS485 Waveshare Ethernet промышленного класса

Технические данные:

• производитель: Waveshare
• модель: 2-CH-CAN-TO-ETH

Важнейшие функции

• Двунаправленное преобразование данных RS485 / CAN ⇄ Ethernet
• Поддержка до 4 каналов TCP-соединений одновременно
• Полная гальваническая развязка источника питания и сигналов CAN
• Встроенный согласующий резистор 120 Ом (переключаемый)
• Поддержка сетевых протоколов IPv4, TCP, UDP
• Автоматическое получение IP-адреса (DHCP) или статический режим.
• Конфигурация через веб-браузер или AT-команды (последовательный порт/сеть).
• Высокая скорость передачи: RS485 до 115,2 Кбит/с, CAN до 1 Мбит/с.
• Низкая задержка передачи – менее 20 мс.
• Поддержка пакетов «heartbeat» и регистрации, определяемой пользователь
• Диапазон промышленных рабочих температур: от -40°C до +85°C

Технические характеристики

Источник питания:

• Диапазон напряжения: 5~36 В постоянного тока
• Средний ток потребления:

  26 мА при 36 В

  56 мА при 12 В

  124 мА при 5 В

• Защита по питанию: уровень перенапряжения 3, уровень группового импульса 3

Порт Ethernet:

• Разъем RJ45, 10/100 Мбит/с с автоматическим MDI/MDIX
• Электромагнитная защита 1,5 кВ

Последовательный порт (RS485):

• Скорость передачи: 600 бит/с ~ 115,2 Кбит/с
• Без управления потоком

CAN-интерфейс:

• Скорость передачи: 10 Кбит/с ~ 1 Мбит/с
• Режимы работы: базовый, петля
• Питание и изоляция сигнала
• Производительность: 8000 кадров/с (на канал)
• Буфер данных:

  Передача: 200 пакетов

  Прием: 200 пакетов

Память:

• Сеть: 16 КБ для передачи и 16 КБ для прием
• RS485: передача 2 КБ, прием 2 КБ

Программное обеспечение и настройка:

• Сетевые протоколы: IPv4, TCP, UDP
• Получение IP-адреса: статический/DHCP
• Конфигурация: через веб-сайт или AT-команды
• TCP-соединения: до 4 одновременно

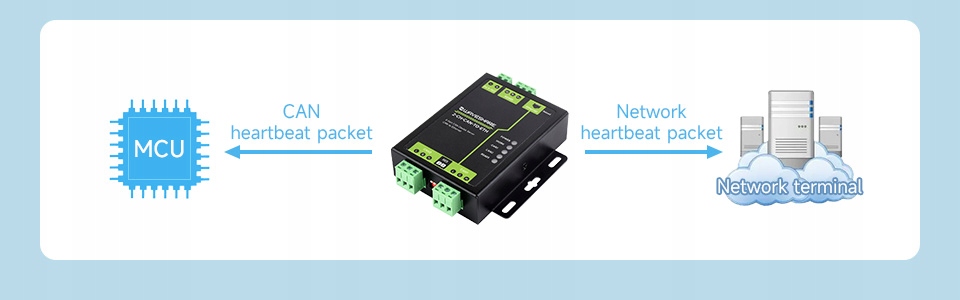

• Поддержка «пульса» пакет и пакет регистрации (Transparent Transmission Cloud)
• Средняя задержка передачи: <20 мс
• Поддержка виртуального COM-порта (VCOM)

Защита:

• Гальваническая развязка сигналов CAN и питания
• Защита от перенапряжения и электростатического разряда

Экологическая безопасность условия:

• Рабочая температура: -40°C ~ +85°C
• Температура хранения: -40°C ~ +105°C
• Влажность при эксплуатации и хранении: 5% ~ 95% относительной влажности (без конденсации)

Размеры:

• 96,5 × 94,0 × 25,0 мм

Применение

• Системы промышленной автоматизации и автоматизации зданий
• Интеграция устройств с шинами CAN и RS485
• Мониторинг и управление с сетевого уровня LAN
• Шлюзы Modbus TCP/RTU
• IoT, SCADA, проекты PLC

Комплект содержание

• Преобразователь RS485 / CAN ⇄ Ethernet
• Винтовой разъем питания
• Руководство пользователя
