PC817 8-канальный модуль оптопары
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 11
Покупая «PC817 8-канальный модуль оптопары», вы получите заказываемую вещь из каталога «Модули» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

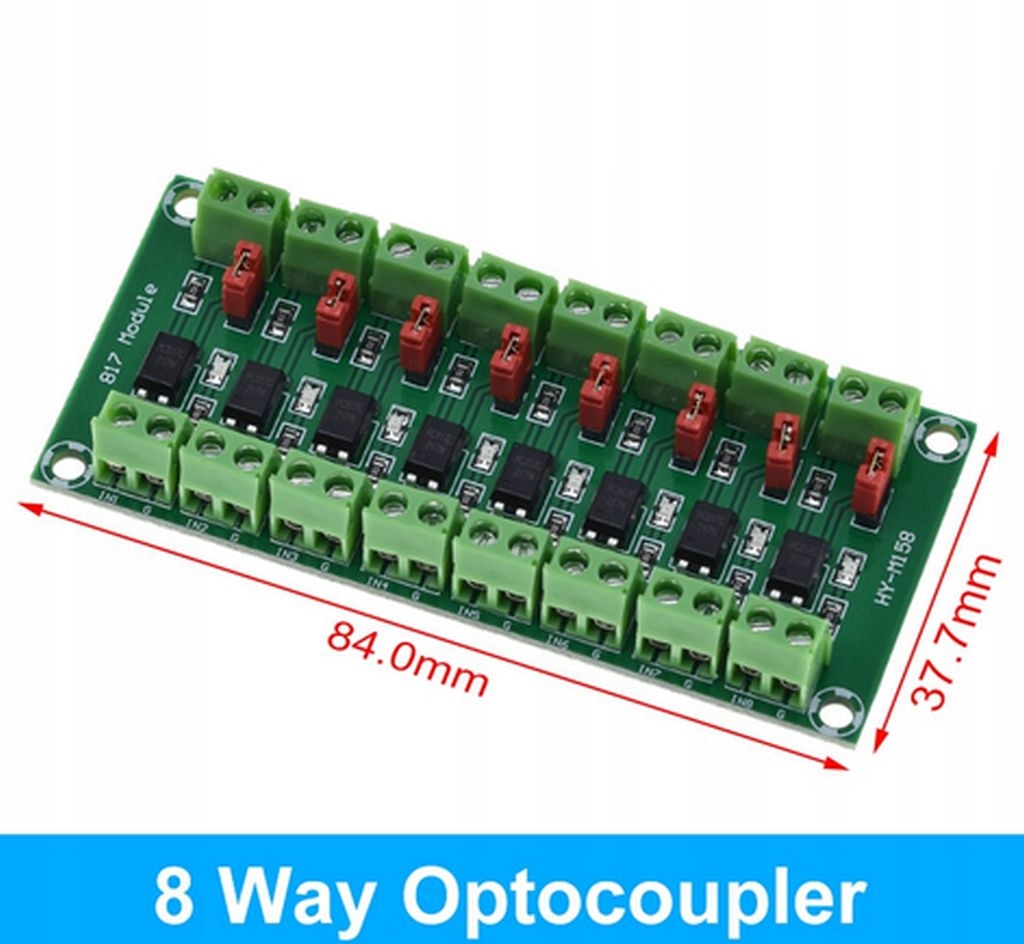

8-канальный модуль оптопары PC817
MOD-OPTO-8
Модуль MOD-OPTO-8 представляет собой усовершенствованный восьмиканальный преобразователь напряжения и изолятор сигналов на базе надежных оптопар PC817. Устройство обеспечивает безопасную связь и передачу сигналов между многими системами с чрезвычайно разными уровнями напряжения, гарантируя полную гальваническую развязку для каждого из восьми каналов. Это идеальное решение для сложных проектов автоматизации, систем управления технологическими процессами и шкафов управления, где требуется одновременная защита множества входов контроллера от электромагнитных помех и скачков напряжения.
Основные функции
Полная гальваническая развязка: обеспечивает эффективный защитный барьер для микроконтроллеров и систем управления от опасных скачков напряжения.
Восемь независимых каналов: позволяют одновременно и безопасно обрабатывать широкий спектр входных сигналов на одной плате.
Индивидуальная конфигурация с помощью перемычек: позволяет независимо устанавливать состояние выхода по умолчанию (высокий/низкий) для каждого канала с помощью специальных перемычек.
Широкий диапазон рабочих напряжений: модуль позволяет осуществлять свободное преобразование сигналов между логическими стандартами от 3,3 В до 24 В.
Коннекторы ARK: высококачественные винтовые клеммы обеспечивают надежное и быстрое соединение проводов, упрощая обслуживание системы.
Технические характеристики
Входное напряжение: 3,6–24 В постоянного тока
Выходное напряжение (логическое): 3,6–30 В постоянного тока
Используемая система: 8 оптопар PC817
Количество каналов: 8 независимых каналов
Размеры: 84,0 x 37,7 мм
Разъемы: винтовые типа ARK (клеммный блок)
Описание выводов
IN1 – IN8: входы управляющих сигналов для каждых восьми каналов (например, от датчиков или ПЛК)
G: земля входного сигнала (общая шина для всех входных каналов)
V1 – V8 (VCC): питание выходной части для каждого канала (заданное напряжение выходного сигнала)
G: земля приемной системы (изолированная часть) логический)
OUT1 - OUT8: выходы изолированных сигналов, согласованных с напряжением питания выходной стороны.
Применение
Комплексное преобразование логических уровней в крупных системах промышленной автоматизации.
Изоляция и защита входов в контроллерах ПЛК, системах Arduino, Raspberry Pi и ESP32.
Мониторинг состояний многих датчиков в станках и линиях с ЧПУ производства.
Отделение управляющих сигналов от помех, генерируемых реле, двигателями и другими сильноточными приемниками.
Советы
Выводы питания V (V1-V8) позволяют гибко регулировать уровни напряжения – каждому каналу может быть назначен разный уровень выходного напряжения в зависимости от потребностей приемного устройства.
Конфигурационные перемычки позволяют легко инвертировать выходной сигнал, что позволяет адаптировать логику работы модуля без необходимость модификации программного обеспечения контроллера.
Чтобы поддерживать полную гальваническую развязку, абсолютно необходимо избегать физического соединения входной земли с выходной стороной (GND) в остальной части установки.
