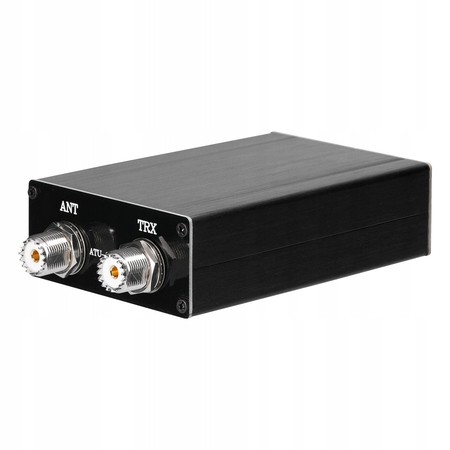

Антенный блок 1,8–55 МГц с аккумулятором 100 Вт

Антенный блок небольшого размера для трансиверов с максимальной мощностью 100 Вт.

Блок оснащен встроенным аккумулятором емкостью 1800 мАч.

Инструкция по началу работы:

Подключение радио, тюнер, антенна ATU и антенна.

При первом использовании установите выходную мощность радиоприемника или усилителя мощности в пределах 20–30 Вт, настройка высокой мощности может легко повредить антенный тюнер.

Выберите диапазон антенны, используйте мощность 20–30 Вт в режиме модуляции, нажмите PTT, проверьте мощность и КСВ антенного тюнера ATU.

Использование кнопки ATU:

Короткое нажатие (менее 1 секунды) кнопки ATU, сброс состояния.

Длительное нажатие (более 1 секунды) кнопки ATU находится в состоянии настройки.

Если на дисплее SWR отображается антенный тюнер ATU в состоянии передачи > 2,0, это означает, что антенна не настроена

Во время настройки не рекомендуется использовать мощность выше 30 Вт.

Если настройка завершена, КСВ на дисплее меньше 2,0, можно использовать полную мощность трансивера, т.е. 100Вт

p>

Параметры:

Материал: алюминиевый сплав

Цвет: черный

Дисплей: OLED-дисплей 0,91 дюйма

Нагрузка: кабель USB Type-C

Батарея: 1 литиевая батарея, 3,7 В , 1800 мАч (в комплекте)

Напряжение: типичное +12 В (10–15 В постоянного тока, 13,8 В)

Рабочая частота: 1,8–55 МГц

Максимальное потребление тока: 400 мА

Максимальная рабочая мощность: 100 Вт

Максимально возможная мощность измерения: 150 Вт

Минимальная мощность, необходимая для начала настройки: 5 Вт

Минимально возможная мощность измерения мощность: 0,1 Вт

Шаг измерения для мощности до 10 Вт: 0,1 Вт

Шаг измерения при мощности выше 10 Вт: 1 Вт

Погрешность измерения мощности: 10 %

Максимальная установочная индуктивность: 8,53 uh

Минимальная установочная индуктивность: 0, 05uh

Максимальная установочная емкость: 1869 пФ

Минимальная установочная емкость: 10пФ

Количество кнопок панели: ВКЛ/ВЫКЛ, НАСТРОЙКА

Размер изделия: 160*90*40 мм

Вес изделия: 413 г
