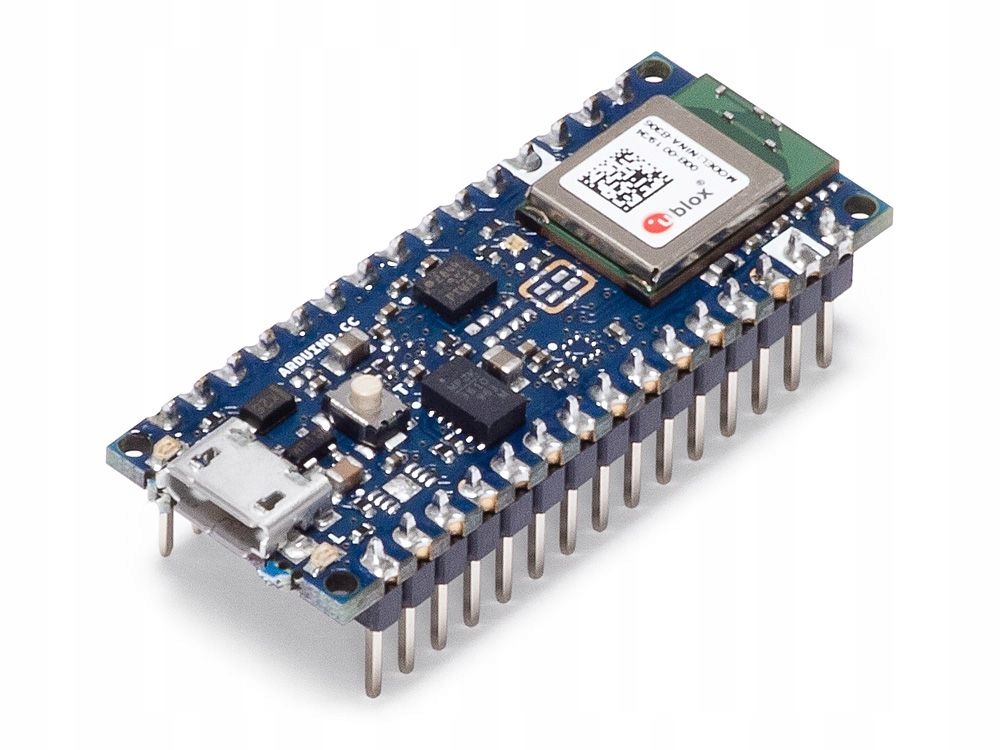

arduino nano 33 ble (с разъемами) abx00034

arduino nano 33 ble (с разъемами) ABX00034 - Описание:

arduino nano 33 ble , заключенный в наименьшее корпус всего семейства arduino (45 мм х 18 мм) с bluetooth низкой энергией и построенным -ин инертным датчиком. плитка превратилась из традиционного arduino nano. Основная версия Nano - это отличное и очень полезное изобретение для многих проектов, и Nano Ble открывает еще больше возможностей!

Прежде всего, модуль BLE, то есть новейшее и энергосберегающее решение, эффективно используя технологию, используемую в новейших электронных устройствах на рынке, таких как беспроводные и другие наушники. Все это сделано благодаря мощной системе nrf52849 Nordic полупроводники (обновление Bluetooth 4.2, поддерживаемое ESP32). Во-вторых, cortex-m4f с частотой 64 МГц (по сравнению с 16 МГц в стандартных нано и 48 МГц в Nano IOT), а увеличение памяти до 1 млн. Флэш и 256 КБ SRAM (по сравнению с 256 КБ и 32 КБ, соответственно в IOT), дает гораздо больше пространства для более высокого прогнозирования.

Кроме того, мы получаем полную совместимость со стандартными Nano Projects с одинаковыми булавками (однако, с большим количеством взаимозаменяемых PWM -контактов - от 6 в nano до 12 W BLE, , а рабочее напряжение составляет 3,3 В вместо 5 В!) И набор быстро развивающихся библиотечных ресурсов, развиваемых базовых приложений. Если вам нужны Wi -Fi или Cloud Solutions, познакомьтесь с тарелкой Nano IoT, если вам нужна лучшая плитка, см. Если вы заинтересованы в более экономичном варианте производства, посмотрите на Nano каждый.

Спецификация arduino nano ble:

• USB: микроптипт B
• Чип: M4 Nordic NRF52840
• Частота: 64 МГц
• Память: 1 МБ вспышка, 256 КБ SRAM,
• Интерфейсы: usb, spi, uart, i2s
• Напряжение: 5 В вход, работа 3.3 В,
• Pinout: 14 Digital, 14 Pwm, 8 аналог
• Размеры: 45 x 18 мм

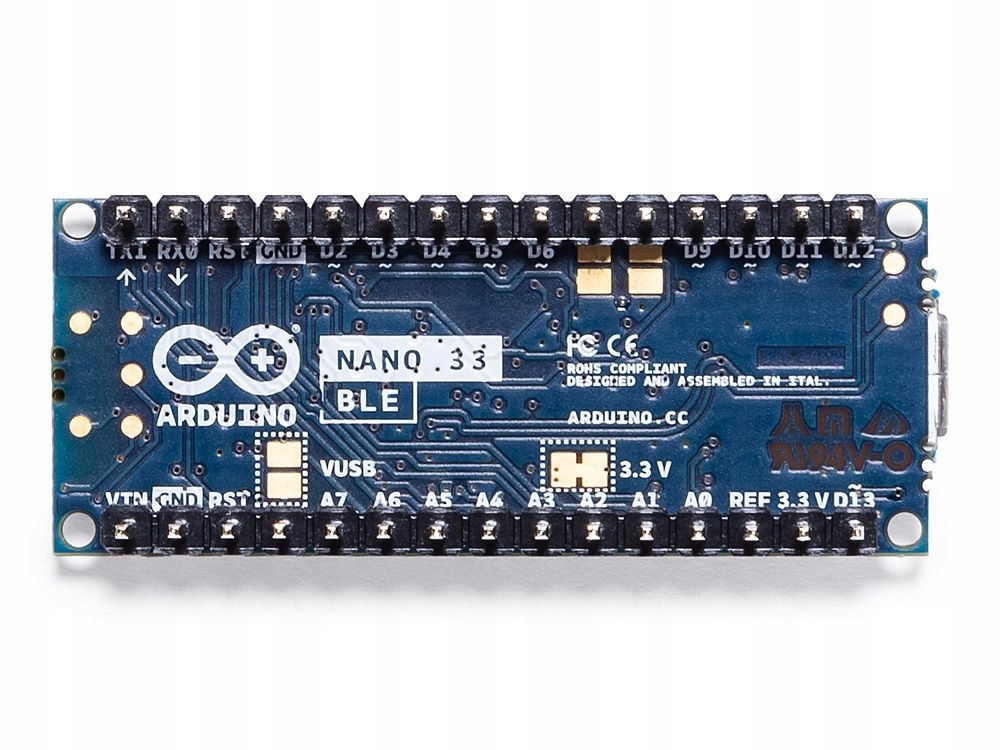

Подробный нано -бледный просмотр

передняя пластина без заголовков с новым микроконтроллером

arduino nano ble

Полная расписка рядом с технической информацией диска можно найти на прикрепленной карте.

Подробная информация об использовании Arduino ble

Предупреждение:

В отличие от большинства плиток Arduino, Arduino Nano Ble работает с напряжением 3,3 В. Максимальное напряжение, которое могут переносить штифты ввода/вывода, составляет 3,3 В. Предоставление напряжения выше 3,3 В для любого ввода -вывода может привести к повреждению пластины.

Параметры питания:

• - vin: этот штифт можно использовать для питания плитки из источника напряжения постоянного тока. Если этот вывод питается, источник питания USB отключается. Этот вывод является входным входом. Соблюдайте предельные значения напряжения, , чтобы обеспечить правильную работу пластины.
• - 5V: Этот штифт выводит 5 В из плитки, когда питание от USB-разъема. Примечание. Для этого необходимо сократить мост VBUS в задней части плитки. Если вы поставляете штифт VIN, вы не получите никаких регулируемых 5 В, даже если вы сделаете сварочный мост.
• - 3,3 В: Этот штифт ведет 3,3 В через встроенный регулятор напряжения. Чтобы получить низкий источник питания, вам необходимо использовать перемычку 3V3 в задней части плитки и использовать батарею в качестве 3V3
• - светодиод ON: Этот светодиод подключен к входу 5V с USB или VIN.
• Pins i2c: , в отличие от других нано -плиток Arduino, Piny A4 и A5 имеют внутренние притяжения и используются заранее в качестве автобуса I2C, поэтому они не являются
