блок управления с радио - DTM VARIA B232 на 2 актуатора

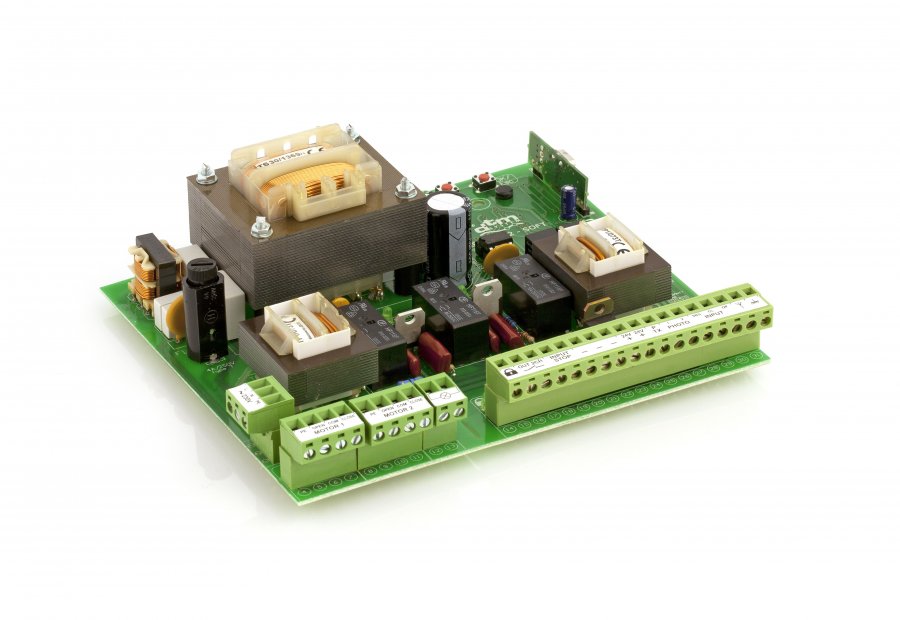

БЛОК УПРАВЛЕНИЯ DTM VARIA B232

Блок управления приводами двустворчатых ворот в корпусе

Основное применение — управление приводами двустворчатых ворот.

программируемая защита от перегрузки

Мощность привода с электронной регулировкой

мягкий пуск и остановка

бесплатный радиоприемник

ПИН-код, защищающий контроллер от вмешательства третьих лиц

возможность работы с одним приводом

поддержка до 700 пультов дистанционного управления серии DTM433 МГц

Основные параметры

Электропитание: 230 В переменного тока, 50 Гц

Потребляемая мощность в режиме ожидания: 8 ВА

Объем памяти радиопультов: 700, каждый с индивидуальным номером в памяти

Рабочая температура (мин/макс): -20°C / +55°C

Внешние размеры корпуса (ширина х глубина х высота): 185x95x241 мм

способ установки: корпус для поверхностного монтажа со степенью герметичности IP55

вес: 1,7 кг

Исполнительные элементы

Выход исполнительного устройства (напряжение/максимальная мощность/встроенный конденсатор/количество): 230 В переменного тока / 2 x 300 Вт / нет / 2

Регулировка мощности привода: электронная, 30 шагов

Защита от перегрузки: запрограммирована на 255 шагов

Выход сигнальной лампы: реле (макс. 230 В переменного тока / 6 А), 4 режима работы

Выходная мощность периферийных устройств (фотоэлементы и т. д.): 24 В постоянного тока *общая нагрузка 1,3 А

Выходная мощность передатчиков фотоэлементов: 24 В постоянного тока (см. функцию фототеста) * общая нагрузка 1,3 А

Выход задвижки: программируемый, 12 В постоянного тока или 24 В постоянного тока *общая нагрузка 1,3 А

дополнительный выход: реле, 1А/24В AC/DC, работает в бистабильном и моностабильном режиме с временем включения 1...255 сек.

Выход семафора/количество/максимальный ток: тип OC/2/50 мА каждый

Входы фотоэлементов / количество: тип НЗ / 2

Вход ручного управления ОТКРЫТЬ: тип НЕТ

Вход ручного управления ЗАКРЫТЬ: тип НЕТ

Вход ручного управления STOP: тип NC

ШАГОВЫЙ вход ручного управления (открыть-стоп-закрыть-стоп): НЕТ типа

работа с концевыми выключателями: только внутренний исполнительный механизм (обнаружение отключения токовой цепи)

Регулировка времени открытия и закрытия, а также фаз плавного пуска и останова: 1 сек. до 255 сек. (с точностью до 1 секунды)

Регулировка времени автоматического закрытия и автоматического закрытия фото: 1 секунда. до 255 сек. (с точностью до 1 секунды)

регулировка времени задержки движения между створками: 1 сек. до 10 сек. (с точностью до 1 секунды)

Параметры радио

Радиомодуль: интегрированный, супергетеродинный, обеспечивающий высокую надежность, повторяемость и устойчивость к радиопомехам

Безопасность передачи: 64-битный динамически изменяемый код Keeloq®

Тип модуляции/частота: ASK/433,92 МГц

Входное сопротивление антенны: 50 Ом

антенна: внутренняя, разъемы для подключения внешней антенны

Другие параметры

Ячейка памяти: содержит данные о каждом пульте и его конфигурации (назначении функций кнопкам)

микроконтроллер: Микрочип, 8-битный из семейства 18Fxxxx

Память конфигурации устройства: энергонезависимая, интегральная схема EEPROM, монтируемая в гнездо (удобство при обслуживании)

Защита от критических событий: Watch Dog, Обнаружение отключения питания, Сброс при включении,
