Гидравлический гидравлический дистрибьютор 24 В электрический 24 В с 40L/ мин потока масла

SCE Code Met: [3245]

Производитель: SM-G (Sky Schew Met Met)

Универсальный коллектор, используется в различных типах машин, таких как: cyclops , tury , Погрузчики , plows , forklifts и Деривативы . > Машины и гидравлические устройства . Orchards , Лесное хозяйство или строительство . Тракторы , распылители , turch , cyclops , Погрузчики Hds , строительный механизм , зарядные устройства , экскаваторы , Сладости , Промышленные машины и другие

коллектор имеет предохранительный клапан. 40 л/мин

Рекомендуемая нефтяная фильтрация на уровне: 10 - 15 мк

Температура масла: от -20 ° В до +80 ° C

температура окружающей среды: от -40 ° C до +60 ° C

Версия: клапан с Стальное литье

Диапазон вызовов:

Максимальное давление питания: 250bar

Максимум Давление на return: 50bar

максимальное давление на Раздели: 300Bar

Клапан переполнения:

• Установка фабрики на 180bar
• Возможность независимого регулирования, полное изменение вращения вокруг 30bar. > (T) bsp 1/2 ''

  Выйти в bsp 3/8 ''

  Тип Масло:

  Гидравлическое масло минерального масла

control

3x Three -position Slider (1 - 0 - 2)

• На пружине возвращается в нейтральное положение (после отрезания питания поставка)
• Положение 0 Нейтральное (ток для отключения катушек) Поршневой стержень привода Стенд - Масло идет на передачу > Позиция 2 Работа (текущая подача во вторую катушку)

Входы/выходы:

p1/p2 - подача масла

t1/t2 - возврат масла

a1 -a2/b1 -b2 - выходы на Цилиндры

n - выход давления (для передачи давления серийным дистрибьюторам - требует рукава давление)

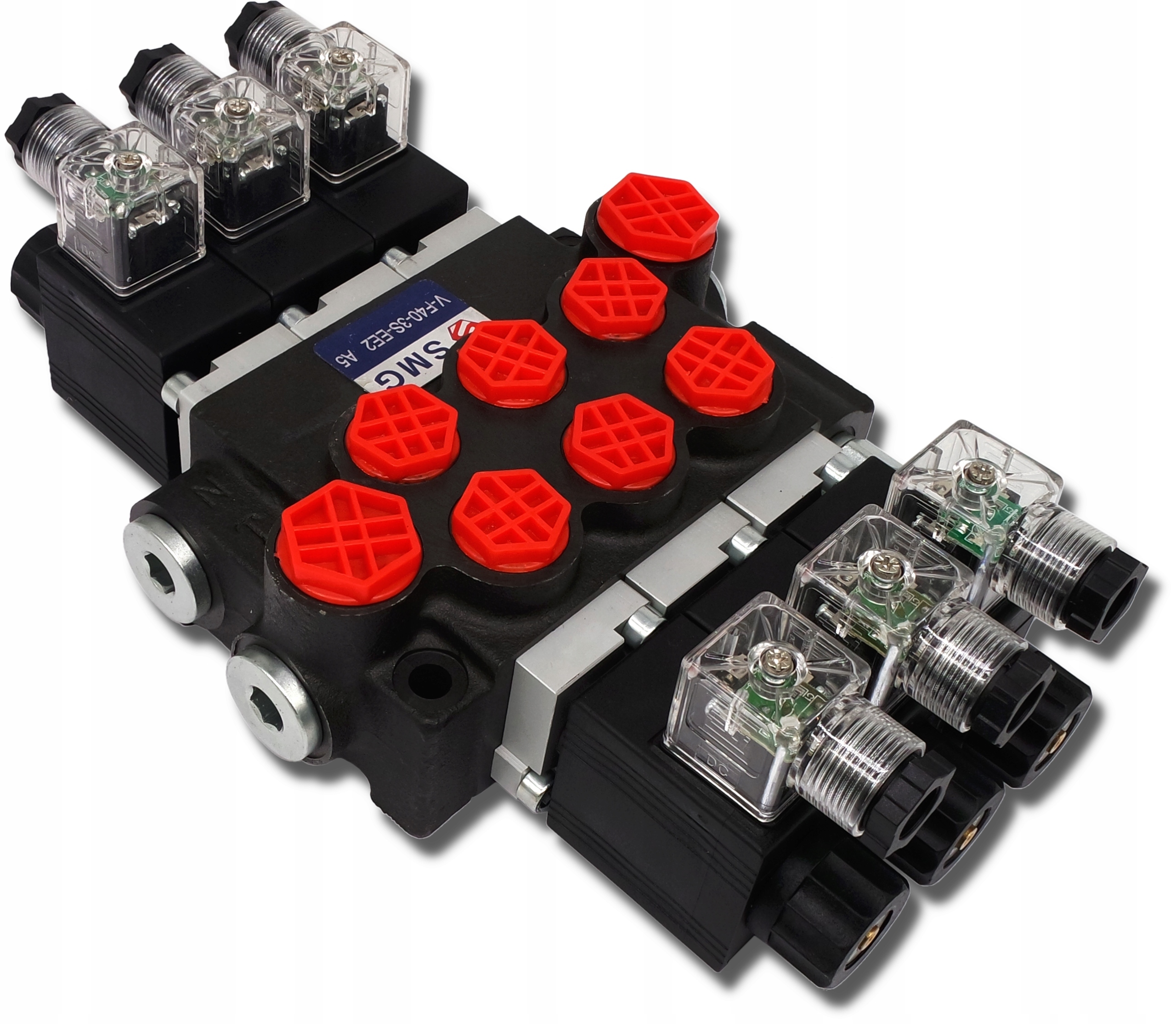

Иллюстративная фотография! Количество разделов в дистрибьюторе

Электрические плагины подключаются к сеансам с тремя контактами

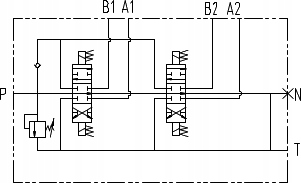

Схема технического рисования и дистрибьюторов
