Электронный замок для дверных ворот

Узнайте прочный и удобный способ эффективной защиты и легкого доступа к вашей двери.

Электронный замок бренда Scoodest Brand - это комбинация высококачественного (металлический, водонепроницаемый корпус IP66) с современной технологией идентификации RFID (отпечаток пальца, карта EM 125 кГц) .

Благодаря автономной работе и обслуживанию Master Cards и отпечатков пальцев Конфигурация и управление авторизацией интуитивно понятны и просты в повседневном использовании.

Этот компактный контроллер идеально подходит на дверной раме , позволяя безопасному вводу как в home , так и компании, склада или другого объекта .

Функции ключей

1. Автономный контроль доступа: не требует дополнительных панелей управления - все настройки и данные хранятся в самом устройстве.

2. Водонепроницаемый, металлический корпус (IP66): отлично работает снаружи, гарантируя сопротивление дождям, влаге и различным погодным условиям.

3. Сервис 3000 карт: Большая вместимость пользователя - идеально подходит для компаний, складов или объектов со многими сотрудниками или гостями.

4. Административная карта (главная карта), включенная в набор: дает быструю и интуитивно понятную возможность добавлять или удалять доступ к доступу , без сложного программирования.

5. Reader отпечатков пальцев - быстрый и удобный доступ: замок позволяет разблокировать дверь с помощью отпечатка пальца - просто положите палец, чтобы получить доступ через секунду.

6. Режим защелки (режим защелки): позволяет держать дверь в состоянии постоянного отверстия (например, при привлечении товаров или во время технического обслуживания).

7. Три -колорный светодиодный индикатор: быстрая Информация о текущем состоянии устройствах (красный/желтый/зеленый), благодаря тому, что вы знаете, если блокировка блокирована, в режиме программирования или разблокирована.

8. Опции широкого соединения: устройство может работать с различными типами электроэнергии (9–24 В. Д.К.), электрические шины (нет/NC), а также работают с кнопкой вывода (rex) - это гарантирует гибкость установки в различных объектах.

9. Безопасность использования: Замок построил -в защите (включая диод 1N4004) Защита от всплеска . Вы можете легко использовать устройство в системах управления профессиональным доступом.

водостойкость IP66

Водонепроницаемое корпус в классе IP66 обеспечивает надежную защиту от дождя , влажность или пыль , что делает его отличным выбором для установки на внешних дверных рамках. Благодаря Solid, Metal Design и специальным уплотнениям, устройство сохраняет полную функциональность независимо от преобладающей ауры, гарантируя безопасность и непрерывность работы.

Схема соединения

Устройство поддерживает многие функции благодаря простым и гибким возможностям соединения. Ниже приведено описание каждого кабеля, его символа и использования - как для стандартного, так и для специализированного источника питания (источник питания управления доступом).

Описание проводов блокировки:

Желтый - Открыть - Вход кнопки вывода (REX - запрос на выход) - позволяет открывать дверь изнутри.

red - 12 В - Питание устройства 9–24 В. (обычно 12 В.К.)

black - GND - Масса/Заземление - Общая для мощности и реле.

белый - хорошо -седорированный в контакте реле - используется, например, не

brown - com - общая линия реле - необходимо при подключении устройств к NO или NC

green - NC - Обычно закрытый реле контакт - используется, например, Для NC электромагнитных болтов

Пример приложения

Устройство позволяет управлять различными элементами управления доступом:

кнопка вывода (rex): после нажатия открывает дверь изнутри - удобно в офисах, складах и т. Д.

→ подключен к разъему открытого (желтый).

источник питания: может быть подключен к стандартному источнику питания 12 В или специальным источником питания управления доступом (DC 12V/3A).

→ 12 В разъемы (красный) и GND (черный).

Электрический удар: Устройство открывает блокировку после чтения правильной карты или отпечатка пальца.

→ подключение через NO (белый) и com (коричневый).

solemark/электричество (электрический болт): используется для стеклянных или металлических дверей - работает в закрытом режиме.

→ подключение через NC (зеленый) и com (коричневый).

Важно

*Если стандартный источник питания подключен , необходимо установить диод безопасности 1N4004 (он включен в набор).

Это устройство защищает от повреждения.

*Использование источника питания управления управлением , диод не требуется, и соединение выполняется непосредственно с соответствующими зажимами питания (NC, NO, COM, PUSH и т. Д.).

Благодаря этой универсальной схеме, устройство можно использовать как в простых домашних установках, так и в системах управления профессиональным доступом в компаниях , складах , школы и других объектов .

Техническая спецификация

• емкость пользователей: 3000 карт
• Напряжение мощности: 9–24V DC (фиксирован, стабилизирован)
• Современный ток: ≤25ma
• Активный ток: ≤100ma
EM Technology - Card Card 125 кГц
• Диапазон чтения - около 2 см
• Считыватель линии отпечатков пальцев: Да
• Соединение: Ссылка на выход, кнопку вывода rex)
• . (5 секунд по умолчанию)
• Выходная нагрузка реле -a максимум 140 ℉)
• Влажность работы: 20%rh ~ 98%rh
• Водонепроницаемый класс: ip66
• .

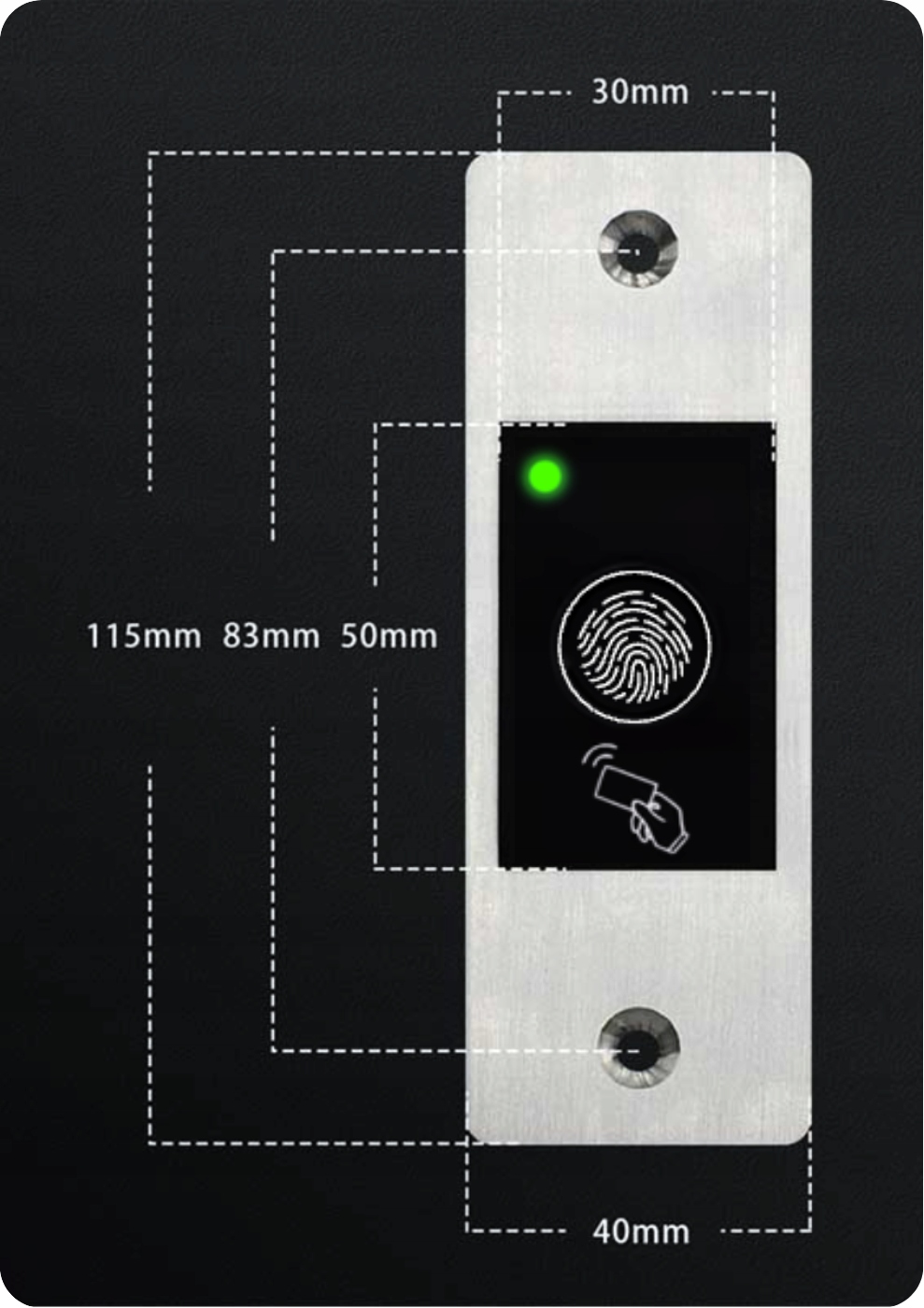

• Размеры: 115 мм х 40 мм x 30 мм
• Вес устройства: 105 г

Набор включает в себя

• 1x Электронный замок F99
• 1x Master Card Master Card
• 1x набор монтажных аксессуаров
• 1x Руководство пользователя

Вы найдете это под нашим описанием продукта .

• ean: 5906168043178
• Код продукта: электронный замок F99
• Модель: f99
• .
• Количество ключей в наборе: 1
