ESP32-S3-Touch-LCD-4-4 "Touch Display, Wi-Fi, Bluetooth, Can, RS485

Код производителя: 28154

Дополнительная информация, примеры использования на веб -сайте; https://www.waveshare.com/wiki/esp32-s3-touch-lcd-4

ESP32-S3-Touch-LCD-4-это недорогая, но эффективная платформа разработки со встроенной 4-дюймовой емкостной сенсорной матрицей (480 × 480). Основываясь на сильном двухъядерном процессоре Xtensa 32-битного LX7 (до 240 МГц) и оснащенным флэш-памятью 16 МБ и 8 МБ PSRAM, гарантирует плавную работу графических интерфейсов (например, LVGL). Благодаря Wi -Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 (BLE) модуль отлично подходит для приложений IoT, и широкий диапазон интерфейсов (CAN, RS485, I2C) обеспечивает легкую интеграцию с различными устройствами.

На борту существует система RTC, поддержка карт MicroSD, зуммер, а также функция управления питанием с использованием литийной батареи (возможность зарядки и чтения состояния батареи). Независимая настройка источников питания и гибкая система складывания позволяет снизить энергопотребление в мобильных приложениях и интеллектуальных домах. ESP32-S3-Touch-LCD-4 идеально подходит для создания интерфейсов HMI, образовательных проектов, мобильных устройств или интернет-прототипов, предлагая производительность, обширные ресурсы и удобство обслуживания в одном компактном решении.

емкостный 5-точечный штрих

Поддерживает сенсорную функцию с интерфейсом I2C, 5-точечным сенсорным прикосновением для гибкой работы и гладкого многоточечного пользовательского интерфейса

• Процессор: Высокоэффективная, двойная 32-битная LX7, до 240 МГц
• Память: 512 кб SRAM + 384 КБ, встроенная встроенная флэш-флэш и 8 МБ PSRAM (802.11 B/G/N) и BLUTOOTH-ANINNA 5 (802.11 B/G/n) и BLUTHOOTH-ANINNA 5 (802.11 B/G/n).
• дисплей: 4 ″ емкостный сенсорный экран, 480 × 480, 65 тысяч. Цвета
• touch: I2C Service для сенсорной панели (5 -точечная мультитач, поддержка прерываний)
• Интерфейсы: can, rs485, i2c, полный USB Speed, TF -карты (Microsd)
• at atternal attule artcerc arterc artcing artcerc arterc arterc arterc. Мобильные сценарии)
• Энергетическая экономия: Гибкая тактовая скорость и независимые источники мощности, чтобы минимизировать энергопотребление в различных приложениях

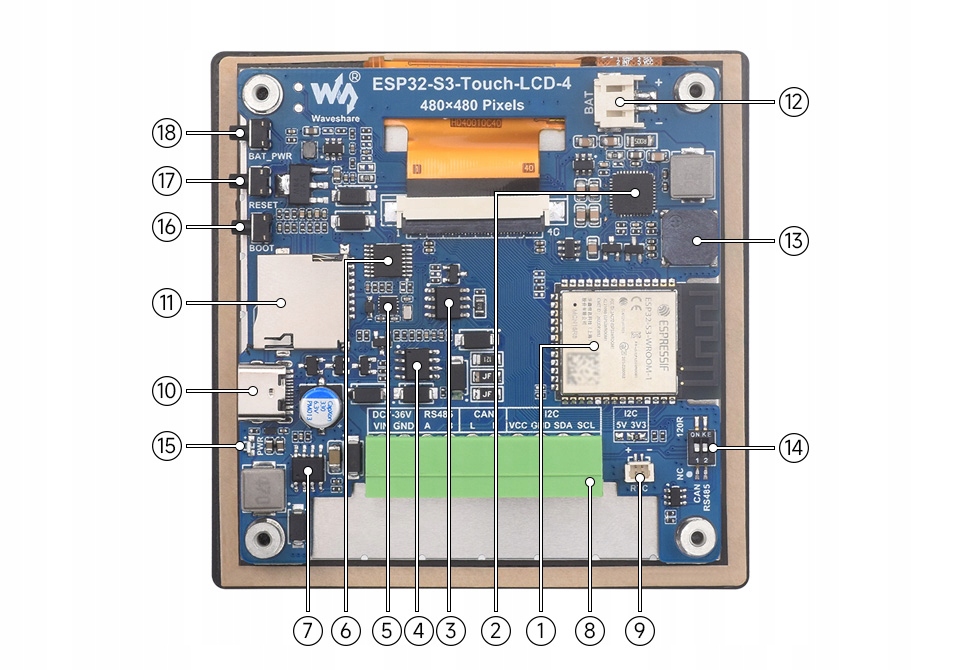

Ключевые системы и элементы на плате:

• ESP32-S3N16R8: SOC с Wi-Fi и Bluetooth, 2-ядром (до 240 МГц), 8 МБ PSRAM, 16 МБ Flash
• SW6106: приемопередатчик может
• sp3485: трансивер RS485
• pcf85063: Система часов rtc
• tca9554pwr: exporter io (i2c li> XL1509-ADJE1: Система питания, поддерживающая диапазон 7–36V DC
• 3,5 мм 10-контактный (винтовой сокет): 3,5 мм 10-контактный
• разъем батареи rtc: rtc-опора (только нагрузка батареи)
• Программирование и вход из журналов (ESP32-S3) MicroSD
• ph2.0 Разъем для литий-батареи: 3.7 В, с функцией зарядки/разгрузки
• Buzzer: сбросить, bat_pwr (включено/выключение с питанием батареи)
