датчик давления глицерина

• 6 бар Ø 63 мм

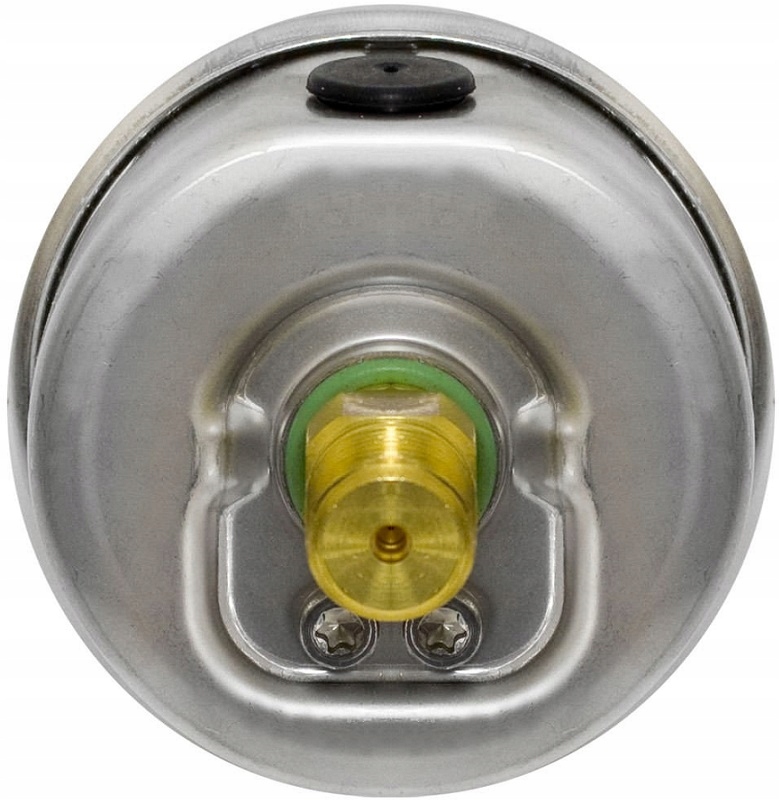

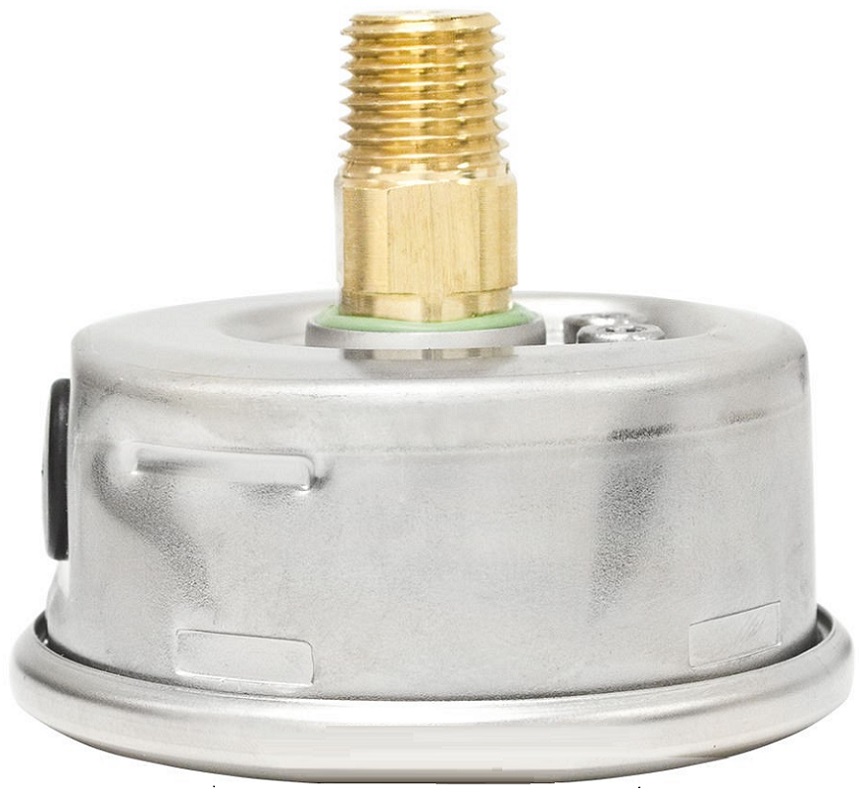

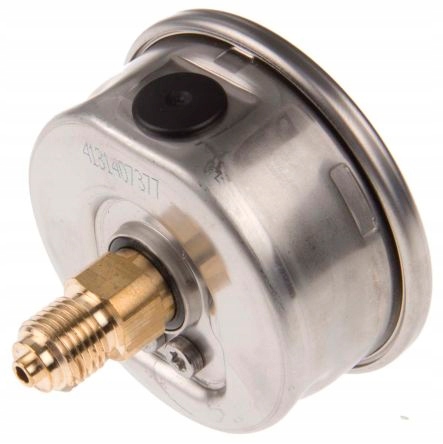

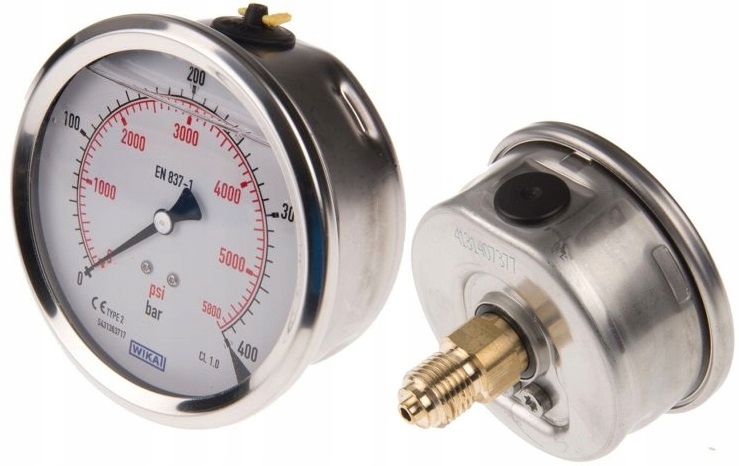

• Фотография продукта иллюстрирует. Покупатель получает датчик давления при давлении, как описано выше. Диаметр 63 мм имеет одобрение немецкого Lloyd и GOST. Разработано для работы в сложных условиях с шоками и вибрациями и для измерения жидких газовых сред. Он не предназначен для работы с кристаллической средой и реагировать с медным сплавом. Высококачественный продукт. Соответствует требованиям Международного промышленного стандарта EN 837-1 для давления давления с помощью Bourdon Tube. Следовательно, инструменты особенно подходят для высоких точек измерения, таких как циклы быстрой нагрузки или вибрации

Характеристики продукта:

• Количество: 1 PC 4 "G ¼ B (внешнее), SW 14
• Диаметр [мм]: 63
• Диапазон температур [° C]: 0 - 60
• ns 63 с Утверждение немецкого Lloyd и Gost
• Строительство EN 837-1
• Класс точности: NS 63: 1.6
• Степень защиты в соответствии с IEC/EN 60529 IP 65 \
• Механизм: конфигурация с помощью ПК
• Номер статьи: EQ-B711W063

Хранение:

Датчик давления следует хранить в исходной упаковке до установки, чтобы защитить их от механического повреждения против влаги и пыли.

Применение:

• Для измерения точек с высоким динамическим давлением и вибрациями
• Для газовой и жидкой среды, которые не очень липкие и кристаллизующие и не реагируют с медной ногой
• Сантехник
• Компрессоры
• Stoczniowy
• Компрессоры

Требования к месту сборки:

Если строка для измерительного устройства не является Стабильный, для монтажа следует использовать монтажный держатель (а также гибкий капилляр). Если невозможно избежать вибраций при правильной установке, следует использовать использование. Инструменты должны быть защищены от грубых примесей и больших изменений в температуре окружающей среды

Допустимая окружающая и рабочая температура:

При установке датчика давления следует помнить, что (с учетом влияния конвекции и теплового излучения) температура не может Выйдите за пределы допустимых диапазонов. Влияние температуры на точность считывания следует учитывать. + 60 ° C

давление датчика давления:

• Корпус: Crni из нержавеющей стали полированная, естественная отделка, герметизация к процессу уплотнительного кольца, Входная пробка может быть вентиляция для компенсации внутреннего давления. 12
• Разделение: материал ABS, белый, с ограничением
• Совет: пластик, черный
• Стекло: пластик, кристально чистый
• Кольцо: Взправленная треугольная, нержавеющая сталь, глянцевая отделка
• Плавное заполнение: Глицерин

Утверждение и сертификаты

• Сертификат управления 2.2 в соответствии с EN 10204 (например, производство в соответствии с текущим состоянием технологии, утверждение материала, точность показаний)
• Сертификат проверки 3.1 в соответствии с EN 10204 (например, класс показаний)

Руководство пользователя

Перед началом установки, начало -Up и измерения работы. Чтобы обеспечить точность измерения и длительную стабильность, следует соблюдать соответствующие значения предела нагрузки. Только лица, имеющие соответствующую квалификацию и разрешение менеджера департамента, уполномочены устанавливать, поддерживать и обрабатывать датчик давления. В случае опасных сред, таких как кислород, ацетилен, легковоспламеняющиеся или токсичные газы и жидкости, а также холодильные установки, компрессоры и т. Д., В дополнение ко всем стандартным правилам, следует также соблюдать соответствующие существующие положения или юридические правила. В случае отказа оборудования манометр без защиты в соответствии с EN 837 может пропустить среду под очень высоким давлением. В случае газовых сред и рабочего давления> 25 баров рекомендуется в безопасной версии S3 в соответствии с EN 837-2. В случае воздействия внешнего пожара могут быть утечка измерительной среды, особенно в мягких приповных соединениях. Перед повторным общенациональностью установки, проверьте все инструменты, если это необходимо. Неспособность соблюдать соответствующие положения может привести к серьезным травмам и/или повреждению оборудования

Механические соединения

В соответствии с общими техническими правилами, касающимися датчика давления (например, EN 837-2). При приверженце устройства не нажимайте корпус или крышку - сила может быть применена только к поверхности под ключ с соответствующим инструментом. Правильное уплотнение на поверхности уплотнения должно быть изготовлено из соответствующих прокладков, колец или герметичных профилей. В процессе соединений с коническим потоком (например, NPT) уплотнение должно быть сделано в резьбе с помощью дополнительного уплотнительного материала, например, ленты PTFE (EN 837-2). Момент затягивания зависит от используемой печати. Чтобы обеспечить наилучшую видимость измерительного устройства, вы можете использовать зажимную гнездо или подключающую гайку. В случае подключения к воздуходувке устройства для выдувания они должны быть защищены от блокировки с помощью чипсов и примесей

Техническое обслуживание и ремонт Управление и повторные калибровки должны выполняться надлежащим образом обученным и оборудованным персоналом. Перед демонтажем, закрыть клапан расширения (если он оборудован). окружающая среда и оборудование. Соответствующие меры предосторожности должны использоваться
