ГІДРАВЛІЧНИЙ ПРЕСС БРЕНДУ ЧПУ СВЯЗОЧНИЙ 130x3100 Cybelec 4+1 ОСІ


Код: 16515179583
3549328 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 48

Приобретая «ГІДРАВЛІЧНИЙ ПРЕСС БРЕНДУ ЧПУ СВЯЗОЧНИЙ 130x3100 Cybelec 4+1 ОСІ», вы можете быть уверены, что данный товар из каталога «Прессы и гильотины» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

ГИДРАВЛИЧЕСКИЙ ПРЕССОВЫЙ ЛЕЗВИЙ ULTIMATE 130x3100 Cybelec 4+1 ОСЬ

Гибочный пресс с ЧПУ серии EASY — это современный станок для гибки листового металла под любым углом. Конструкция повышенной эффективности позволяет поддерживать точную гибку в течение более длительных периодов времени. В стандартной комплектации пресс имеет три оси: X, Y1, Y2, управление ЧПУ Cybelec 12PS, давление от 60 до 400 тонн и длину гибки от 1300 до 6100 мм.

Основные характеристики:

  • Передние опоры: 2 шт., обеспечивающие устойчивость во время операций гибки.
  • Ось X АВТОМАТИЧЕСКАЯ на серводвигателе!!
  • Оси Y1, Y2, – АВТОМАТИЧЕСКИЙ на серводвигателе!!!
  • Ось R – АВТОМАТИЧЕСКИЙ на серводвигателе!!!
  • Автоматическая регулировка стрелки отклонения
  • Автоматическая компенсация стрелки отклонения
  • Передний кронштейн на линейных направляющих
  • Стандартно станок оснащен закаленными разделенными пуансонами и матрицами 4V (42CrMo).

Описание машины

Гибочные прессы Ultimate — это современный инструмент, используемый в промышленности для обработки кромок и гибки материалов. Это универсальное устройство, которое обеспечивает точную и эффективную обработку кромок различных типов материалов, таких как сталь, алюминий и пластмассы.

Гибочные прессы Ultimate были разработаны с учетом эффективности и надежности. Он оснащен прочной конструкцией, обеспечивающей устойчивость во время работы. Станки также оснащены усовершенствованными системами управления, которые позволяют программировать различные рабочие параметры, такие как скорость кромки, угол изгиба и сила давления.

Одним из основных преимуществ листогибочных прессов Ultimate является их простота использования. Интуитивно понятный пользовательский интерфейс позволяет оператору легко программировать и контролировать процесс обработки. Кроме того, прессы оснащены современными системами безопасности, обеспечивающими безопасное использование. Благодаря своей высокой эффективности листогибочные прессы EASY являются идеальным решением для производителей, которым требуется быстрая и точная обработка кромок. Его можно использовать в различных отраслях промышленности, таких как металлургическая, столярная, мебельная и пластмассовая промышленность.

Почему листогибочный пресс CORMAK?

  • При его проектировании упор был сделан на универсальность использования и поэтому он пригоден не только для гибки листового металла но и для его обжима и гофрирования, причем при каждом из этих действий он не теряет самого главного: надежности и точности.
  • Пресс европейского производства, изготовленный в соответствии со всеми машинными директивами.
  • Пресс европейского производства, изготовленный в соответствии со всеми машинными директивами.
  • Пресс европейского производства, изготовленный в соответствии со всеми машинными директивами.
  • Пресс европейского производства.
  • Пресс европейского производства.
  • li>
  • Имеет декларацию соответствия - CE.
  • В производстве использованы комплектующие всемирно известных производителей, таких как: насосы Bosch Rexroth, электрика Schneider Electric, управление серводвигателями, управление Cybelec или Delem< /li>
  • Тяжелая и устойчивая конструкция рамы обеспечивает точную работу.
  • /ul>

Система лазерной защиты в стандартной комплектации

<ул>
  • Лазерная защита рук оператора: ДСП
  • Система работает только во время быстрого развертывания стрелы.
  • Позволяет самым низким точкам над материалом переключаться со скорости подхода на рабочую скорость.
  • Не требует особой последовательности нажатия педали.
  • Позволяет осуществлять быструю замену инструментов (автоматическое позиционирование передатчика и приемника после смены инструментов на тип с другой длиной)
  • Не требует остановки в блочном режиме.
  • Не увеличивает время цикла при гибке в коробчатом режиме по сравнению с другими средствами защиты.
  • Позволяет сгибать материал с неровной поверхностью (например, волнистый, неровный, грязный листовой металл) путем изменения скорости на медленную в любой точке быстрого движения.
  • ЛЕГКОЕ В ИСПОЛЬЗОВАНИИ (ИНТУИТИВНОЕ) УПРАВЛЕНИЕ CYBTOUCH 12PS

    • Большой сенсорный экран с яркими цветами и высокой контрастностью.
    • Функция TouchProfile для рисования от руки.
    • Простые вкладки, четкое отображение.
    • Интуитивно понятный и удобный пользовательский интерфейс.
    • Полное программирование для эффективного серийного производства с несколькими гибками.
    • Простая одиночная гибка. благодаря вкладке EasyBend
    • Интернет-справка и всплывающее окно с предупреждениями
    • Удобное обновление программного обеспечения и резервное копирование данных с помощью компьютера или ноутбука
    • USB-порт для карт памяти< /li>
    • li>
    • Доступен большой выбор языков
    • Управление по 4 осям (Y1-Y2-X-R)
    • Создание графики 2D TouchProfile с ручной последовательностью< /li>
    • Расчет припуска на изгиб
    • Расчет усилия зажима для компенсации стола
    • Инструменты с возможностью модуляции для каждой детали или изгиба
    • Расчет глубины пуансона
    • Коррекция угла и обратного метра
    • Поставляется с автономным программным обеспечением PC-ModEva

    Технические параметры

    • Макс. толщина гнутого листа (S235): до 6,0 мм
    • Номинальное давление: 1250 кН
    • Максимальная длина гнутого листа : 3100 мм.
    • Глубина выреза в балках (горловина): 320 мм.
    • Максимальный ход подвижной балки: 3100 мм.
    • Максимальный ход подвижной балки: 3100 мм. 120 мм
    • Максимальная высота проёма: 390 мм
    • Расстояние между балками: 2700 мм
    • Вылет заднего бампера: 600 мм
    • Мощность серводвигателя: 11,0 кВт
    • Длина: 3870 мм
    • Ширина: 1550 мм
    • Высота: 2400 мм
    • Вес: 7500 кг

    Автоматическая компенсация стрелки отклонения

    Обеспечивает одинаковый угол гибки по всей длине гибки

    OCS – Система охлаждения масла

    Система охлаждения масла гарантирует стабильность рабочих параметров машины даже после длительной непрерывной работы.

    Высококачественные компоненты:

    • Компоненты электросистемы отSchneider/Delta/Eaton
  • Автоматическая компенсация отклонения стрелки рабочего стола.
  • Европейская система зажима позволяет монтировать стандартные и специализированные инструменты.
  • Щётки на направляющих.
  • Быстрый инструмент Amada. система зажима»
  • Опоры на линейных направляющих
  • Встроенная гидравлическая система (Bosch Rexroth Германия) позволяет быстро переключать направление и скорость работы.
  • Оси Y1, Y2 – это оси, отвечающие за работу изгибающей балки. Y1 — левая сторона, Y2 — правая сторона. Весь процесс гибки контролируется системой ЧПУ с помощью гидравлической системы, интегрированной с измерительной системой, состоящей из измерительных шкал, расположенных с левой и правой стороны станка. Листогибочные прессы с ЧПУ представляют собой синхронные машины, т.е. имеющие независимое управление левым и правым приводами, что позволяет свободно корректировать параллельность и корректировать угол изгиба независимо с обеих сторонY1 и Y2.

    X — это ось, отвечающая за движение бампера в плоскости перед-зад. Отвечает за сохранение размеров сложенных сторон детали. Он приводится в движение шаговым двигателем или сервоприводом, а исполнительный механизм, передающий привод, — ШВП. Энкодер отвечает за определение положения и точности бампера. Система ЧПУ может автоматически рассчитывать >R - это также ось бампера станка, она отвечает за движение в плоскости вверх-вниз. Чаще всего он приводится в движение редуктором, управляемым сервоприводом. Энкодер также отвечает за положение и точность. Нулевая точка осиR — это высота установленной в данный момент матрицы на столе пресса. В современных системах ЧПУ стопорные пальцы имеют несколько опорных плоскостей или плоскостей поддержки листа. После выбора положения стопора в системе управления станок автоматически корректирует высоту R и положение X. пробка.

    Стандартное оборудование:

    • Контроллер Cybelec CYBTOUCH 12PS (12 дюймов) Создание 2D-графики TouchProfile с ручной последовательностью

      Лазерная система передней безопасности Fiesler AKAS (ручная) )

    • Управляемые оси Y1-Y2-X-R
    • Регулировка расстояния заднего бампера (ось X) – (двигатель с энкодером) от системы ЧПУ
    • Регулировка луча (оси Y1-Y2) - (2 гидроцилиндра, управляемые клапанами Rexroth) от системы ЧПУ
    • Система быстрого монтажа инструмента Amada Promecam
    • Измерительные линии - OPKON
    • >
    • Предохранительный выключатель на ножном переключателе.
    • Две передние опоры.
    • Электричество – Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA.
    • Гидравлика ( электроклапаны) - Rexroth

    Дополнительное оборудование:

    • Контроллер Cybelec CYBTOUCH 15PS (15 дюймов).
    • Ось R.
    • Сервобампер. задний Z1, Z2
    • Масляный обогреватель
    • Подготовка к тандему
    • Панель управления в противоположном положении

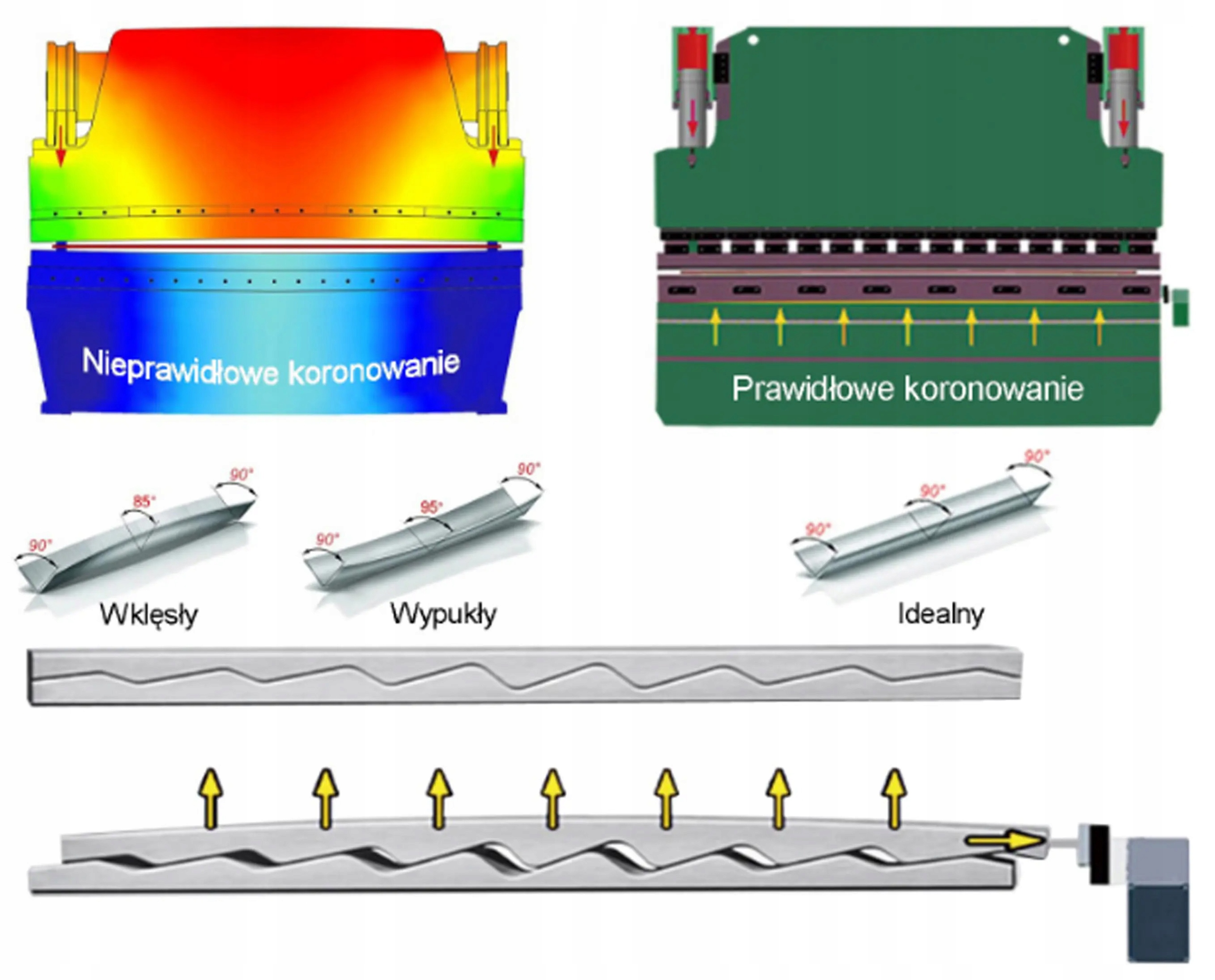

    Корпус листогибочного пресса состоит из боковых стенок и стола. Давление на стол оказывает изгибающая балка, которая перемещается в направляющих корпуса. И стол, и балка поддерживаются в двух точках. При приложении очень больших усилий к согнутому листу стол прогибается. Это вызывает проблемы с получением заданного угла в центре таблицы. Для получения одинакового угла по всей длине согнутого листа необходимо оснастить станок системой компенсации стола. Однако наиболее часто используемой системой является механическая система. Это так называемая противостоящая волновая система. Низ пресс-палантина отфрезерован для размещения двух полосок с противоположными волнами. Нижняя полоса неподвижна, а верхняя управляется вручную с помощью кривошипа со встроенной шкалой или автоматически с помощью шестерни, приводимой в действие сервоприводом. Эта система прекрасно компенсирует деформации стола, возникающие в процессе гибки листового металла, обеспечивая высокую точность выдерживания заданного значения угла.

    Примеры изгиба ступенек:

    Таблица выбора силы давления:
