HLK-LD2420 is a high-speed radar module with a frequency of 24 GHz, equipped with one transmitting antenna and one принятие. Благодаря расширенной технологии для измерения радарного расстояния в объеме миллиметровых волн и ее собственной технологии обработки сигналов, основанной на системах серии S3, этот модуль обеспечивает точное обнаружение движения, микроч и наличие фиксированных человеческих тел. Люди в данной области, обновляя результаты обнаружения реального времени. Максимальный диапазон обнаружения составляет 8 метров, и пользователь может легко настроить диапазон обнаружения, чувствительность и время обновления в разных зонах. Поддерживает интерфейсы GPIO и UART, которые позволяют быстро подключиться и гибко использовать в различных интеллектуальных сценариях и конечных продуктах.

Установка и диапазон обнаружения

Модуль HLK-LD2420 позволяет устанавливать как на потолке, так и на стене, но рекомендуемый метод-это потолок. нормальный). Благодаря этому пользователи могут адаптировать настройку модуля к своим потребностям, оптимизируя диапазон угла обнаружения и просмотра в зависимости от приложения и среды установки.

Потолочная сборка

Рекомендуемая установка потолка для радарного модуля HLK-LD2420 составляет от 2,7 до 3 м. В конфигурации по умолчанию максимальный диапазон обнаружения этого движения модуля включает в себя коническое трехмерное пространство. Этот модуль идеально подходит для мониторинга движения в помещении, обеспечивая широкий спектр обнаружения при сохранении точных и стабильных результатов.

Эта конфигурация идеально подходит для приложений, требующих мониторинга более крупных областей, таких как интеллектуальное освещение, безопасность или управление зданиями.

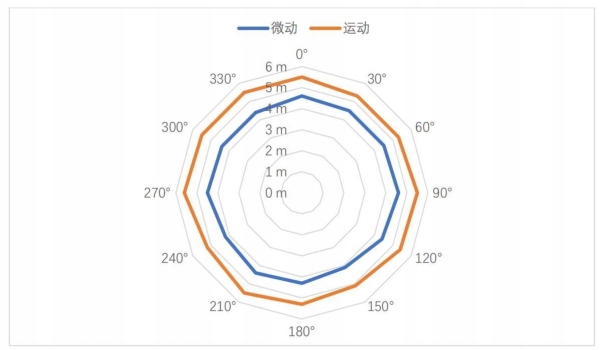

Диапазон обнаружения движения и микроч на высоте 2,7 м для этой контрольной конфигурации показан на фотографии. С этой высотой сборки модуль HLK-LD2420 обеспечивает оптимальную эффективность обнаружения как более крупных движений, так и тонких микроч в определенной области, что делает его идеальным выбором для применений, где точный мониторинг движения имеет решающее значение.

Установка стен

Рекомендованная высота монтажа стен для радара HLK-LD2420 составляет от 1,5 до 2 м. В случае установки стены ось x радиолокационного модуля направлена ​​на горизонтальный, ось направляется вверх, а ось для модуля HLK-LD2420, установленной на стене в конфигурации по умолчанию, это трехмерный сектор с радиусом 8 м и углом ± 45 ° в горизонтальных и верных направлениях.

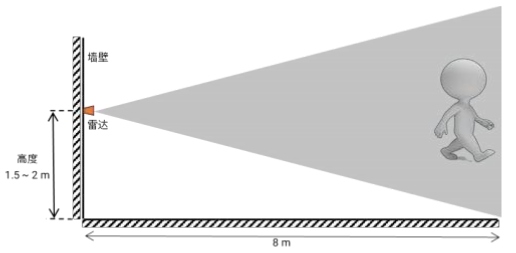

Диапазон обнаружения для этого решения на высоте установки на стене 1,5 м. Устройство, такое как контроль доступа, системы освещения или безопасности.

Основные особенности HLK-LD2420

• одноплочный SOC Radar Sensor со встроенным интеллектуальным программным обеспечением алгоритма. Используйте (подключать и играть) благодаря конфигурации датчика движения по умолчанию.
• ISM 24 ГГц полоса с разрешениями регулирующих органов FCC, CE и спектром, свободными от сборов.
• Поставка 3,3 В , обслуживание широкого диапазона напряжения от 3,0 В.
• Обнаружение движения человеческого тела и микроч .
• Отчет о результатах обнаружения реального времени .
• разделение диапазона обнаружения из -за пределов зоны.
• Обнаружение близкого расстояния от 0,2 м , без мертвой зоны.
• Диапазон обнаружения движения до 8 м. Установки , такие как потолок или на стене.
• Независимая конфигурация состояний освобождения и технического обслуживания , высокая устойчивость к помехам.

HLK-LD2420-это продвинутый радиолокационный модуль, который идеально подходит для широкого диапазона обнаружения движения и присутствия человеческого тела.
