Инфильтрационный туннель GRAF 300l с геотекстилем

ТУННЕЛЬ из полипропилена размерами 116х80х51см

Туннели – альтернативное решение традиционному дренажу на камне. Фильтрующие элементы укладываются непосредственно в траншею и обматываются геотекстилем. Туннель весом всего 11 кг имеет объем хранения в три раза больше, чем традиционный гравийный фильтр (около 800 кг гравия). Это приводит к сокращению дренажной системы.

Вместимость одного туннеля составляет 300 литров

Разрез системы с инфильтрационным туннелем:

1. Туннель Graf 300l

2. геотекстиль

3. родная почва

4. гравий фракции 16-32

5. слабая вентиляция

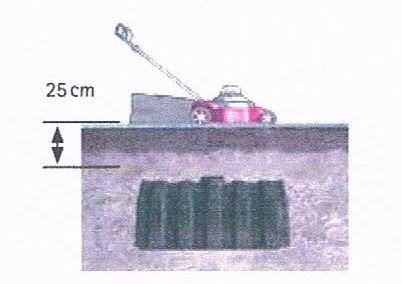

Тоннели следует размещать на глубине от 25 см до 2 м (за очистные сооружения до 0,5 м). В случае проникновения дождевой воды слабая вентиляция не требуется.

Особая туннельная конструкция обеспечивает высокую прочность. Тоннель выдерживает длительную нагрузку 3,5т/м2, а также временную нагрузку 7,5т/м2, что делает его универсальным, когда речь идет о месте его фундамента в грунте.

Для движения легкового автомобиля минимальная засыпка слоем грунта составляет 50 см.

Туннели соединяются друг с другом с помощью специальных защелок, которыми оснащен каждый туннель.

Последовательность тоннелей закрывается двумя заглушками > - с передней и задней частью.

Каждая нить в туннельной системе должна быть закрыта с обеих сторон панелью, т.е. каждая нить должна быть снабжена комплектом из двух панелей (заглушек).

Дренажная система с использованием тоннелей, также может располагаться в насыпи/кургане в случае высокого уровня грунтовых вод. Разумеется, в таком случае перед инфильтрационной системой следует установить дополнительную насосную станцию.

В комплект входят:

- Инфильтрационный туннель Graf 300л – 1 шт.

- Геотекстиль шириной 1,5 м и длиной 1,5 м

ВКЛЮЧЕНА ПОЛНАЯ ДОКУМЕНТАЦИЯ (руководство по сборке и DWU)
