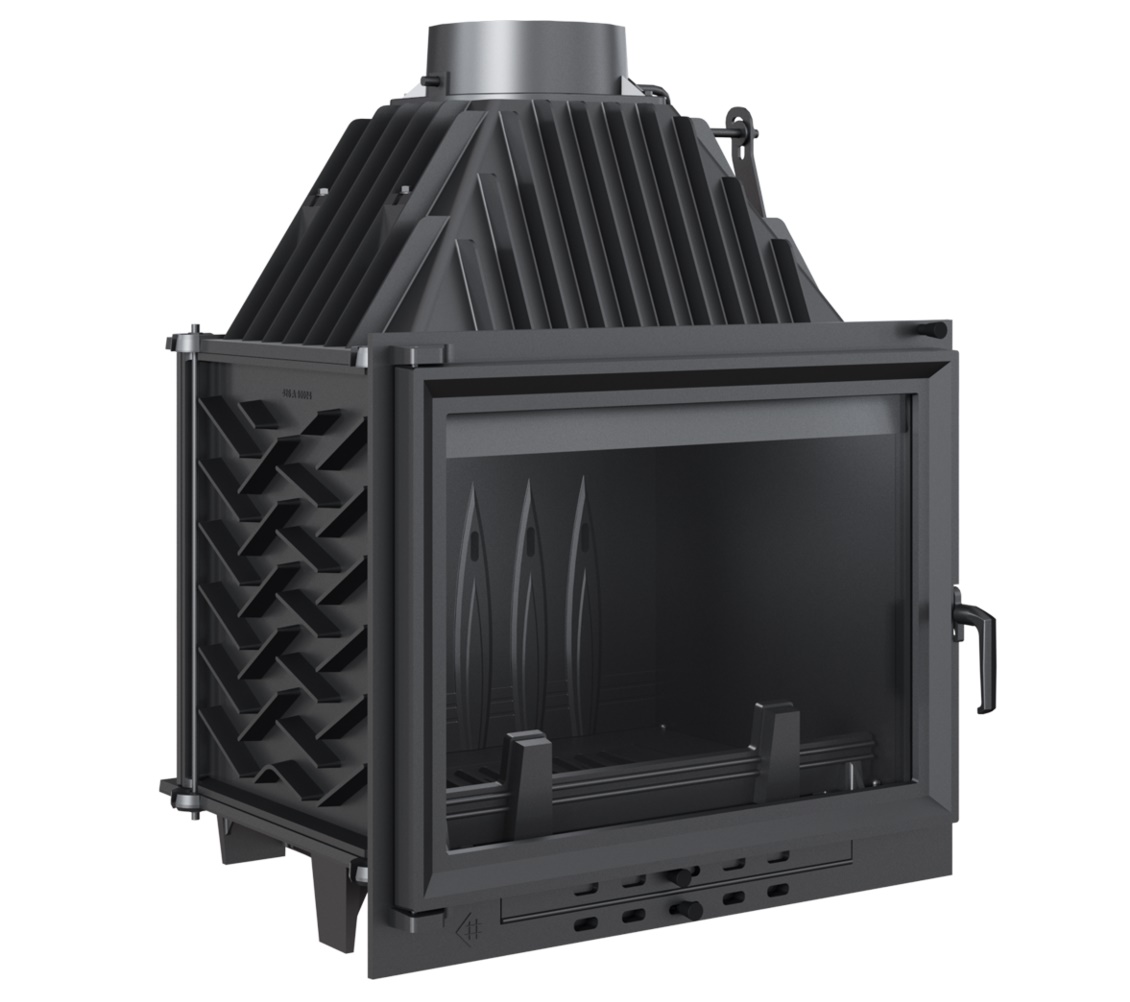

Чугунная каминная топка с заслонкой и воздухозаборником ZUZIA 12 ECO, мощность 6-15,5 кВт

Параметры камина соответствуют строгим немецким стандартам BImSchV 2.

Вставка соответствует требованиям ECODESIGN

В комплект входят:

• Каминная топка чугунная ZUZIA ECO 12 кВт
• забор наружного воздуха
• система чистого стекла
• система холодных ручек
• заслонка
• дефлектор
• решетка
• зольник

Вставки изготовлены из высококачественного польского чугуна.

Чтобы дверь была максимально качественной, красивой, ровной и гладкой, лицевая часть вставки изготовлена ​​по технологии литья чугуна.

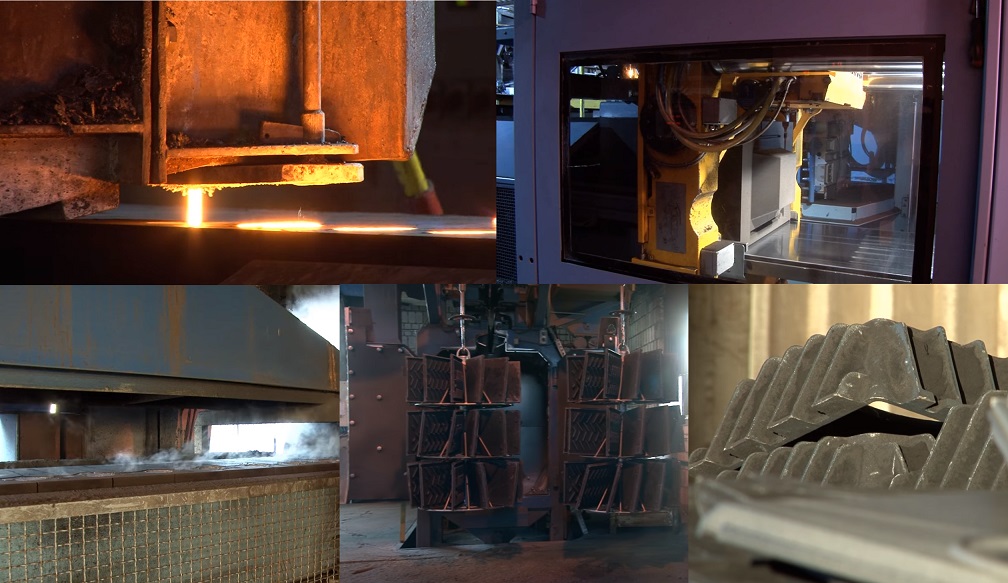

Чтобы сделать лакокрасочное покрытие прочным и долговечным, перед покраской печь помещается в автоматический дробеструйный аппарат, а такие детали, как дверца, ручка и планки, подвергаются дробеструйной обработке мелким зерном вручную. После нанесения лака в печь поступает печь для закрытия пор лака. Краска ровная, гладкая и хорошо выглядит, что определенно выделяет ее среди конкурентов. Благодаря этому процессу лак также приобретает высокую стойкость и прочно сцепляется с металлом.

Информация о продукте:

• вставка из чугуна
• вставка соответствует ECOPROJECT
• минимальной толщине чугун 8 мм
• диапазон мощности нагрева от 6 до 15,5кВт
• Идеально подходит для помещений площадью до 120 м² >
• имеет решетку и зольник, что облегчает поддержание чистоты топки
• система чистого стекла (воздушная направляющая ) уменьшает отложение сажи.
• встроенный дефлектор, расширяющий путь выхлопных газов
• система холодных ручек, позволяет снимите ручку при топке камина.
• встроенная заслонка регулирует тягу дымохода
• встроенный воздухозаборник
• fкромка оснащена термостойкой керамикой , выдерживает температуру до 660°C

ПРОЧНЫЙ МАТЕРИАЛ

Камин использует максимальное количество тепла. Вы можете быть уверены, что толщина чугуна оптимальна, сертифицирована по высшему европейскому стандарту. Наш чугун имеет толщину до 8 мм.

Высокотемпературное стекло

Классическая лицевая часть вставки оснащена термостойкой керамикой, выдерживающей высокие температуры. до 660°C.

p>

МАКСИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Дожигание частиц топлива благодаря выдвижному дефлектору тракт выхлопных газов. Повышенная эффективность топки благодаря ручному регулированию тяги дымохода с помощью встроенной заслонки. Ручное управление процессом горения осуществляется посредством заслонки зольника.

БЕЗОПАСНОСТЬ НА ВЫСШЕМ УРОВНЕ

Декоративное ограждение облегчает содержание использовать в чистоте и защищает от выпадения древесины.

УДОБНОЕ ИСПОЛЬЗОВАНИЕ

Холодная система ручки, снижающая риск ожогов благодаря возможности снять ее во время работы копчение.

Ящик/контейнер для золы, в котором скапливаются остатки сгоревшей древесины, а подвижная решетка облегчает удаление золы.

Ограниченное осаждение сажи благодаря системе чистого стекла (воздушная направляющая) .

РЕКОМЕНДУЕМОЕ ТОПЛИВО

Очистка лиственных деревьев, таких как: бук, граб, дуб, ольха, береза, ясень и т.д. с размерами бревен. или поленья: длина около 30 см и окружность от 30 см до 50 см – влажность древесины, используемой для обжига устройства, не должна превышать 20%.

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Обязательно купите это, чтобы ваш камин работал правильно и имел достаточную вентиляцию. У этого камина есть определенная функция.

ОСВЕЩЕНИЕ

Зажгите растопку и закройте дверцу камина. В зависимости от длины дымохода и его тяги зажигание может занять от нескольких до нескольких минут. Если тяга в дымоходе недостаточна, откройте каминную дверцу, открыв ее на начальном этапе розжига. Также неплохо открыть окно в помещении, где установлен камин, чтобы впустить больше воздуха (только в случае устройств, не имеющих встроенного забора воздуха снаружи)

ПОМНИТЕ!

Каминная топка поставляется с инструкцией по эксплуатации, в которой вы найдете всю важную информацию.

Технические данные

• Номинальная мощность (кВт): 12
• Диапазон мощности нагрева (кВт): 6-15,5
• Тепловой КПД (%): 81
• Диаметр выхода выхлопных газов (мм): 200 li>
• Соответствует критериям ЭКО-ДИЗАЙНА: Да
• Предназначен для рекуперации энергии: НЕТ
• вес (кг): 155
• Выбросы CO (при 13% O 2 ) ≤ указаны в %: 0,09
• Выхлопные газы температура (℃): 240
• Макс. длина бревна (см): 50
• Выбросы пыльцы (пыль) (мг/ Нм3) : 16
• Соответствие стандарту BlmSchV 2: ДА
• Индекс энергоэффективности EEI: 106,71
• Минимально необходимая активная площадь выходных решеток (см2): ≥900
• Минимально необходимая активная площадь входных решеток (см2) ): ≥ 700
• Тип остекления: прямое
• Открытие двери: левое
• Материал: сталь, чугун
• Воздухозаборник: ДА
• Облицовка камеры сгорания: НЕТ
• Зольник: ДА
• Декоративное стекло: НЕТ

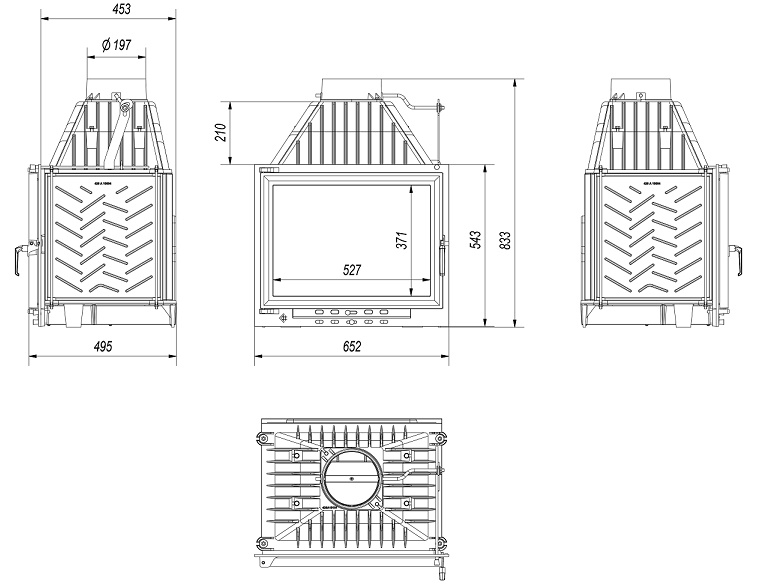

• Ширина ( см): 65,2
• Высота (см): 83,3
• Глубина (см): 45,3 li>
• Вид топлива: рекомендуется выдержанная древесина лиственных пород с влажностью ≤20%
• Класс энергоэффективности: A
• Продюсер: Кратки

Пример расположения

ВСТРОЕННАЯ ЗАСЛОНКА

Позволяет регулировать тягу дымохода, что приводит к более эффективному процессу горения. Регулировка возможна с помощью ручки.

СИСТЕМА ХОЛОДНОЙ РУЧКИ

Ручку этой каминной топки можно снять во время горения, что гарантирует, что она не нагреется.

ВСТРОЕННЫЙ ДЕФЛЕКТОР

Сгорание частиц топлива благодаря дефлектору, расширяющему путь выхлопных газов. Этот процесс также повышает эффективность сгорания и обеспечивает лучшее использование энергии, тем самым сводя к минимуму выбросы вредных веществ в атмосферу.

ТОЛСТОСТЬ ВОКРУГ РАДИАТОРОВ

Максимальная утилизация тепла достигается за счет плотного расположения радиаторов на стенках каминной топки.

Параметры топки соответствуют строгим немецким стандартам BImSchV 2.

Устройства серии ZUZIA ECO – это каминные топки с просторной чугунной камерой сгорания. Топка имеет систему дожигания выхлопных газов, которая вместе с другими техническими решениями обеспечивает очень хорошие параметры сгорания, благодаря чему устройство соответствует строгим требованиям Ecodesign.

Преимущества< /h1>

► встроенный воздухозаборник fi125,

► подвижная чугунная решетка,

► тройная система подачи воздуха,

► встроенная в заслонке,

► выдвижной зольник,

► p>

► плотно расположенные радиаторы,

► чугунное декоративное ограждение.

Устройства серии ZUZIA ECO представляют собой каминные топки с просторной чугунной камерой сгорания, дополнительно оснащенной плотно расположенными радиаторами снаружи. Благодаря такому решению поверхность отвода тепла в окружающую среду значительно увеличивается. Это увеличивает вес самого устройства. Топка имеет систему дожигания выхлопных газов, которая вместе с другими техническими решениями обеспечивает очень хорошие параметры сгорания, благодаря чему устройство соответствует строгим требованиям Ecodesign .

БЕЗОПАСНОСТЬ НА ВЫСОЧАЙШЕМ УРОВНЕ

Чугунная вставка спереди оснащена термостойкой керамикой, выдерживающей температуру до 660°C. Установленное стекло имеет сертификат качества и безопасности.

УДОБНОЕ ИСПОЛЬЗОВАНИЕ

Прибор дополнительно оснащен системой чистого стекла – благодаря т.н. в шторе поток воздуха распределяется равномерно, обметает стекло и сводит к минимуму осаждение на нем копоти. Это позволяет сохранять привлекательный и чистый внешний вид стекла в течение длительного времени.

Поддерживать в чистоте вставку проще благодаря установленной решетке и контейнеру, в котором собирается зола. Дополнительно топка имеет съемное ограждение, которое предотвращает выпадение дров из камина и облегчает чистку камина.

МАКСИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

Сжигание частицтоплива происходит благодаря дефлектору, который расширяет путь выхлопных газов. Этот процесс также повышает эффективность сгорания и гарантирует лучшее использование энергии, тем самым сводя к минимуму выбросы вредных веществ в атмосферу.

Устройство имеет тройную систему аэрации камеры сгорания, благодаря которой сжигание древесины в топке является экологическим. и, что самое главное, экономичный.

Первичный воздух в вставку подается снаружи, благодаря встроенному воздухозаборному соплу диаметром 125 мм. Воздухозаборное отверстие расположено в полу топки.

Вторичный воздух подается через отверстия в задней стенке печи, создавая так называемую система дожига выхлопных газов. Он отвечает за сжигание газов и снижение выбросов вредных веществ в окружающую среду. Повышает эффективность камина, благодаря чему устройство достигает очень низких параметров выбросов CO (низкие выбросы CO).

Устройство оснащено системой чистого стекла - спасибо к так называемому В завесе поток воздуха распределяется равномерно, омывает стекло и сводит к минимуму осаждение на нем копоти. Это позволяет сохранять привлекательный и чистый внешний вид стекла в течение длительного времени.

ЭКОЛОГИЧЕСКОЕ СГОРАНИЕ

Благодаря своей конструкции и тройной системе подачи воздуха Вставка камеры сгорания соответствует требованиям Ecodesign.

Технические данные

При всех действиях, связанных с обращением и эксплуатацией вставки, помните, что элементы вставки могут иметь высокие температуры, поэтому следует использовать защитные перчатки.

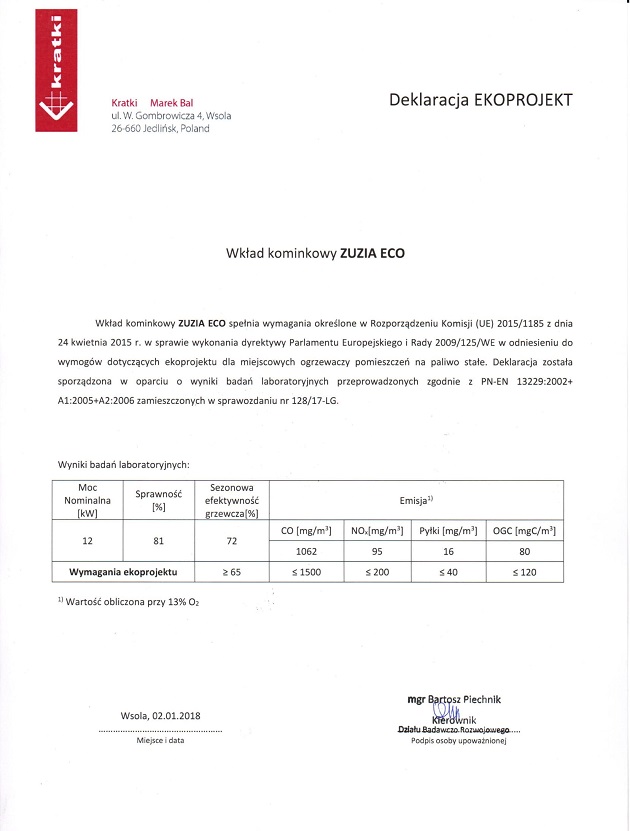

Декларация ЭКОПРОЕКТА

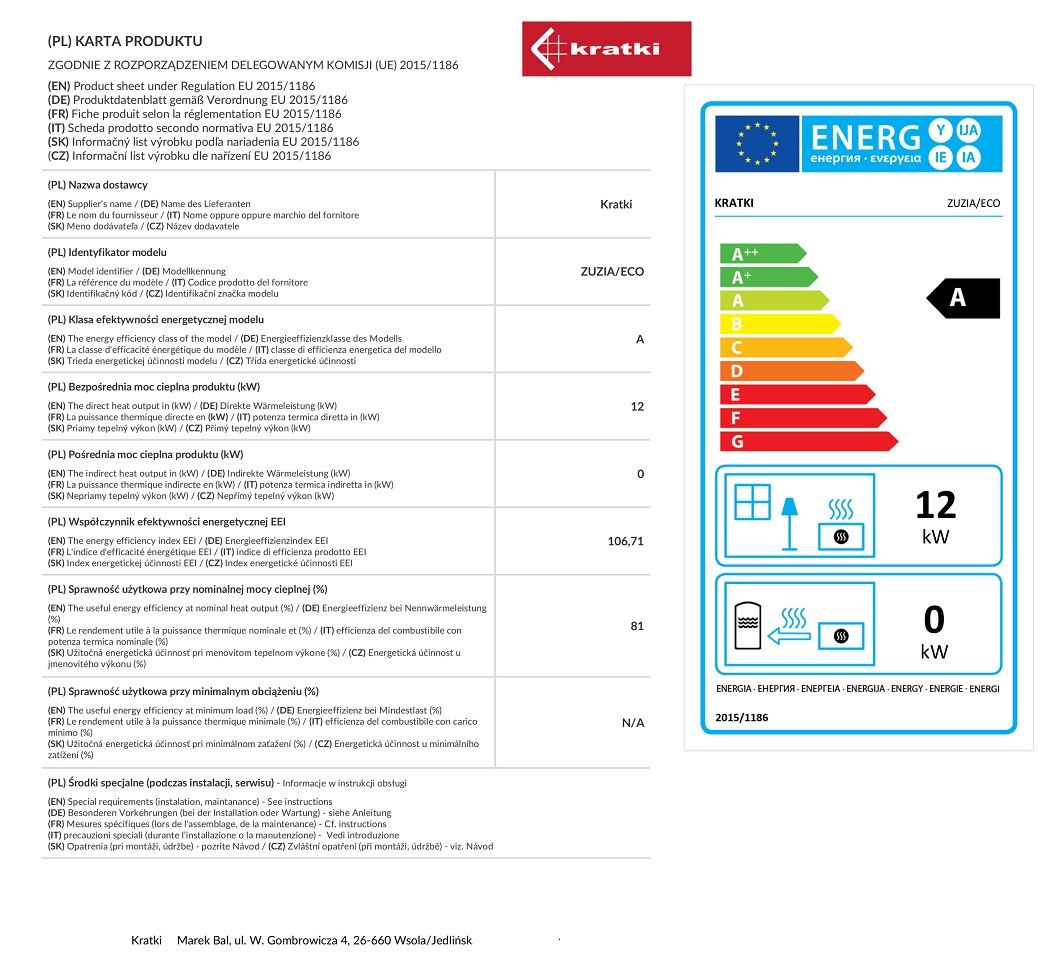

Карточка энергетических свойств

Пример диаграммы распределения силы тяжести

Как правильно разжечь огонь в камине?

Древесина — один из лучших видов топлива, используемого для получения тепла. Являясь возобновляемым источником энергии, мы гарантируем ее постоянную доступность и независимость от отдельных производителей тепловой энергии. Это топливо доступно даже на местном уровне. Это обеспечивает индивидуальный и конкурентоспособный метод отопления, в том числе с точки зрения цены. Древесина, используемая в качестве топлива для каминов, чаще всего изготавливается из остатков древесной массы. Его мощность зависит главным образом от содержания в нем воды. Свежесрубленное дерево или неправильно хранившееся дерево имеет повышенное содержание влаги. Влага увеличивает вес древесины и одновременно снижает ее теплоемкость. Поэтому наиболее рекомендуемой и эффективной древесиной является древесина с влажностью менее 20%.

При курении следует:

ВЫБОР ТОПЛИВА

Рекомендуемое топливо

Производитель рекомендует использовать бревна лиственных деревьев, таких как: бук, граб, дуб, ольха, береза, ясень и т. д. с размерами поленьев или поленьев: длина ок. 30 см и окружность от ок. 30 см. 50 см – влажность древесины, используемой для обжига устройства, не должна превышать 20%, что соответствует древесине, выдержанной через 2 года после рубки, хранящейся под крышей.

Топливо не рекомендуется

Следует избегать использования для обжига устройства поленьев или бревен с влажностью выше 20%, так как это может привести к не достижению заявленных технических параметров – снижению тепловой мощности.

Не рекомендуется использовать для обогрева устройства поленья хвойных и смолистых деревьев, так как они вызывают сильное задымление устройства и требуют более частой чистки устройства и дымохода.

Топливо запрещено

Не горите во вставках: минералы (например, уголь, тропическая древесина (например, красное дерево), химические продукты или жидкие вещества, такие как масло, спирт, бензин, нафталин, ламинированные плиты, пропитанные плиты или прессованные куски древесины, склеенные клеем, мусор. Если разрешено использование другого топлива, информация будет указана на паспортной табличке.

КОРПУС FIRENATURE INSERT

Кожух должен обеспечивать доступ воздуха, необходимого для вентиляции и циркуляции воздуха в кожухе, за счет использования каминных решеток, подобранных соответственно мощности топки (в нижней части кожуха - под топкой) и вытяжная решетка (вверху кожуха - над вставкой).

Выбор решеток

Приточные и выпускные решетки: В нижней части каминной топки должны быть предусмотрены приточные отверстия, через которые в корпус попадает воздух, необходимый для обогрева, – воздухозаборники (нижние вентиляционные решетки). Для обеспечения правильного отвода горячего воздуха из вытяжки в ней следует установить вытяжные отверстия с вентиляционными решетками – воздуховыпускными решетками (верхние вентиляционные решетки). Проемы отделываются решетками площадью сечения от 40 до 60 см2 на 1 кВт мощности каминной топки, в зависимости от мощности топки.

Примечание: Из-за высокой температуры в корпусе вставки решетки в вытяжке и те, что прикрывают систему распределения воздуха в доме, должны быть изготовлены из металла. В вытяжку камина устанавливаем только решетки без жалюзи.

ЗАЖЖЕНИЕ КАМИНА

Единственно правильный и рекомендуемый способ разжигания каминов – это так называемый освещение сверху.

ПОШАГОВАЯ ИНСТРУКЦИЯ

1. ПОДГОТОВКА МАТЕРИАЛОВ

- Несколько связей
