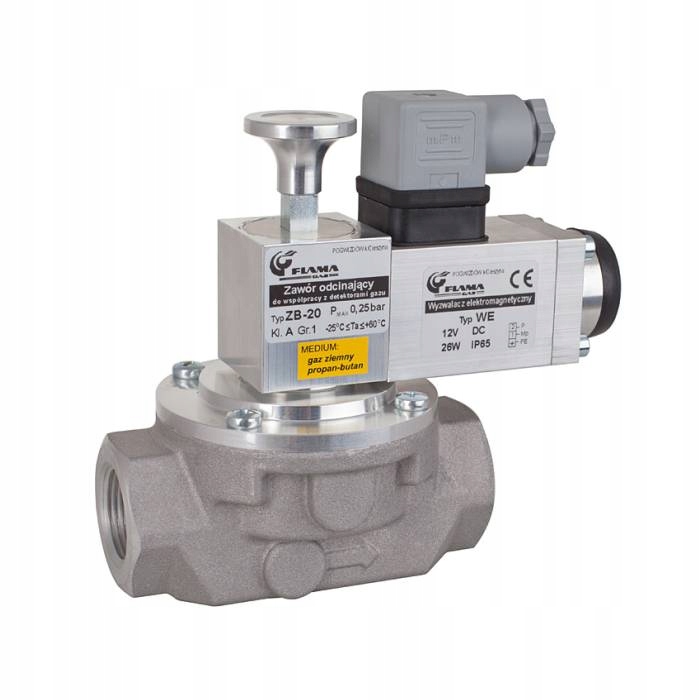

Клапан тарельчатый запорный ZB 3/4"

предложен компанией GAZEX для использования с их DK-xx.Z модели

Продукция производства торговой марки «ФЛАМА-ГАЗ»

Индекс производителя: ЗБ-20

Изделие прекрасно работает, в том числе, с детекторами GAZEX, которые мы предлагаем на отдельных аукционах.

Клапан может управляться (срабатывать) несколькими отдельными датчиками, а еще лучше - несколькими, но подключенными в каскаде.

СРЕДА:

газовое топливо: природный газ, пропан-бутан (газы согласно PN-EN 437).

ХАРАКТЕРИСТИКИ:

• Тарельчатый клапан;
• Одноходовой с постоянным расходом;
• Бистабильный - в В беспотенциальном состоянии он может находиться в одном из двух устойчивых положений: открытом или закрытом. Напряжение, управляющее электромагнитным триггером, необходимо только для закрытия клапана;
• открывается только вручную (функция «памяти»
• закрывается электрическим импульсом); ;
• возможно закрытие клапана вручную;
• стационарно встроенный сетчатый фильтр;
• клапан приспособлен для наружной установки;
• >соответствует требованиям стандарта PN-EN 161;
• также соответствует основным требованиям, содержащимся в директивах ЕС: 90/396/EEC (газ); 2006/95/EC (низкое напряжение); 2004/108/EC (электромагнитная совместимость);
• имеет сертификат безопасности «B», выданный INiG Kraków

ПРИМЕНЕНИЕ:

• в системах защиты газовых установок, устанавливаемых в газовых котельных, на промышленных объектах, в общественных зданиях, на объектах коммунального хозяйства (одно- и многоквартирных жилых домах, хозяйственных постройках, индивидуальном отдыхе). зданий) , точки редукции и измерения и т.п. - в качестве исполнительного элемента, надежно и эффективно перекрывающего подачу газа в установку при обнаружении датчиками его присутствия в помещениях, контролируемых системой;
• в газовых установках подается из газовой сети низкого давления в соответствии с действующими в этом отношении нормами;
• клапан может дополнительно выполнять функцию ручного запорного крана;
• клапан не может выступать в качестве основного крана газовой установки;
• вместе с газоанализатором клапан может выполнять функцию постоянной блокады устройств сжигания газообразного топлива, которые предназначены для использования внутри зданий и подсобных помещений.

ТЕХНИЧЕСКИЕ ДАННЫЕ КЛАПАНА:

• максимальное рабочее давление: 0,25 бар;
• безопасное статическое давление: 1 бар;
• время закрытия: < 1 с;
• температура окружающей среды и среды: от -25°С до +60°С;
• резьбовое присоединение к трубе: внутренняя цилиндрическая резьба 3/4" (соответствует ПН стандарт -ISO 7-1);
• установочное положение клапана: любое;
• спусковой механизм: сменный (включая присоединение);
• замена спускового механизма: без разборки клапана
• размеры (ширина х высота х глубина): 105 х 135 х 77 мм.

ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОМАГНИТНОГО ТРИГГЕРА:

• управляющее напряжение: 12 В постоянного тока; (взято с детектора ДК-нн.З);
• диапазон изменения напряжения: -15%; +10%;
• температура окружающей среды: от -30°C до +60°C;
• тип работы: S1 продолжительный;
• электрическое подключение: электрический разъем три -контактный;
• клапан должен быть подключен к извещателю двухжильным кабелем типа YDY, OMY (или аналогичным) с соответствующим сечением проводов; при длине до 10 м – сечение 1,0 мм; от 10м до 20м – сечение 1,5мм; от 20м до 50м - сечение 2,5мм;
• класс безопасности: I (заземление);
• степень защиты (по PN-EN 60529): IP65;
• класс изоляции: F;
• структура (интегрированная): змеевики, заполненные смолой.

Клапан может управляться изделиями Gazex серии DK-nn.Z, а через такой извещатель всей сетью каскадированных извещателей Gazex серии < б>ДК-< серия /b>nn ; DG-nn.P; DG-nn.A ; и даже DD-../AP . Мы предлагаем все на отдельных аукционах.
