Адаптер контроллер датчика управления цветами
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 6
Приобретая «Адаптер контроллер датчика управления цветами», вы можете быть уверены, что данный товар из каталога «Датчики и преобразователи» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Адаптер-ACP-1 Модуль датчика
. > имеет несколько функций, так что управление простым и уверенным
Модуль имеет такие функции, как:
- встроенный источник питания 5V, датчик предоставляется безопасным и низким напряжением 5 В и максимум.
- Он имеет встроенные выходные реле (максимальная нагрузка 230v 5a), для которого мы можем подключить наше выходное устройство, например, насос или соленоидный клапан, это отдельные каналы, поэтому используя 2 датчика. Конечно, можно использовать только один канал,
- имеет функцию отрицания. Как правило, когда датчик обслуживает сигнал, это устройство ввода будет подключено, но его можно легко изменить (установить перемычку в ACP1), а затем логика работает противоположная, то есть устройство вывода все время в бдении и после Получение сигнала от датчика будет выключено, то есть он просто работает наоборот. Каждый из каналов может быть установлен независимо,
- имеет задержку отключения реле. Всегда после получения сигнала от датчика встроенное реле в ACP-1 будет немедленно включено, в то время как отключение этого реле будет происходить после того, как x рассчитывается с момента, как сигнал дается от датчика. Это время может быть плавно регулироваться от примерно 1 секунды до полуминного. Мы также устанавливаем на этот раз независимо для каждого канала. Если во время подсчета времени x модуль ACP-1 получает еще один импульс от датчика, это время подсчитывается снова, то есть снова с момента, как сигнал заканчивается от датчика. Это защищает, например, от постоянного переключения и выключения реле, когда, например, водные волны на пороге переключения датчика пловца
Конечно, ACP-1 можно использовать со многими другими датчиками, например, поток, фотоэлементы, отражающие, движение PIR и даже обычные кнопки рук или ног. Администрация на датчике с низким напряжением (максимум 1 м) означает, что датчик очень низкий, а его жизнь значительно увеличивается
соединение очень простое. Слева у нас есть вход № 1, средний штифт - это масса (общая для обоих датчиков), а правый штифт - это вход № 2. Это противоречивые вход Эти входы! Вывод выходного реле № 2
- разъем ACP -Power -1 (230 В переменного тока)

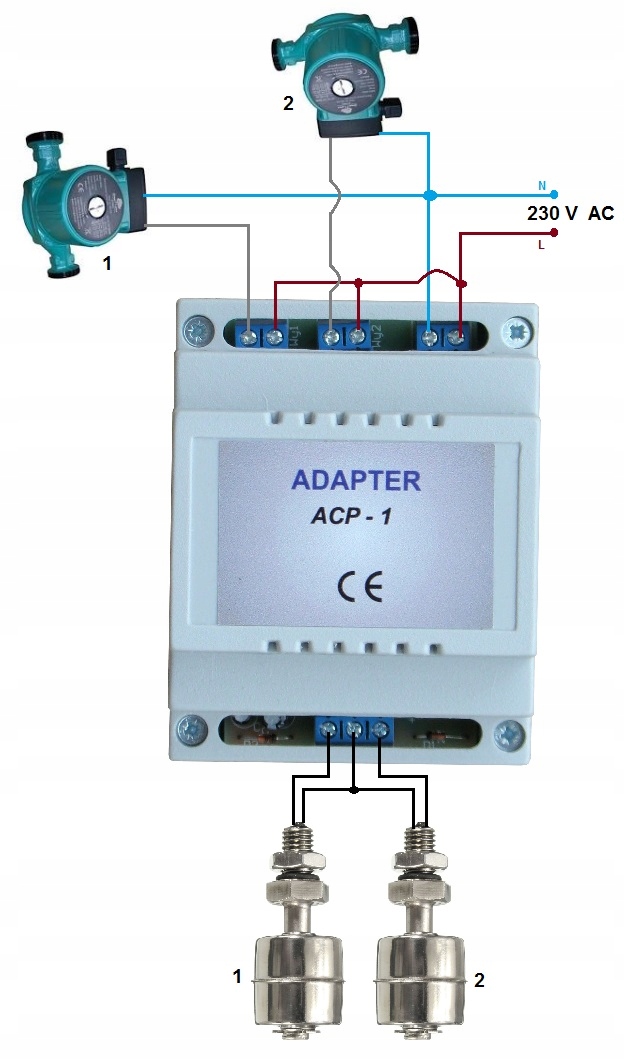

. Основное соединение показывает чертеж рядом с ним. Таким образом, датчик №. Управление насосом 1 и датчика № 2. Жидкость, когда его уровень в заданном резервуаре он будет уменьшаться ниже установленного уровня, а также (после обращения логики при ACP), является жидкостью, когда его уровень в заданном резервуаре превышает заданный уровень. Конечно, вы можете подключить насос на канале 1 на канале 2, например, устройство сигнализации тревоги или другое устройство, а также просто использовать только один канал
Конечно, ACP-1 можно использовать с совершенно разными датчиками в других ситуациях, например, с датчиками потока, то есть ACP-1 будет включать (или отключить после меня например, из датчика потока жидкости. Подключите 230V только для снабжения ACP-1, в то время как сам источник питания, например Этот случай иллюстрирует рисунок рядом с ним
Вместо датчика, конечно, мы можем управлять обычным переключателем ног, ручным, конечным -и т. Д. Он будет отключен после того, как пользователь установил пользователь
Возможности корректировки
Мы делаем все настройки после отключения источника питания ACP-1 и удаления крышки контроллера. Внутри у нас есть следующие регулирующие элементы:
- перемычка ZP2 или логика для канала № 1
- перемычка ZP1 или логика для канала 2
- P2 Potentiometer, то есть настройка времени для поддержания выхода после завершения сигнала от входного датчика 1
- P1 Потенциометр, то есть настройка времени для поддержания выхода после завершения сигнала от входного датчика 2
- Z2-перемычка, то есть установка диапазона возможного времени регулирования (короткий/длинный) для P2
- перемычка Z1, то есть настройка диапазона возможного времени регулировки (короткий/длинный) для P1
После остановки сигнала на входе ACP-1 это состояние со временем сохранит это состояние, которое мы можем настроить с помощью P2 Potentiometer для ввода № 1 в двух диапазонах:
- короткий (Z2-перемычка удалена), то есть от секунды до около 6 секунд
- Long (Z2 основан), то есть от 4 секунд до половины минут
Логика канала № 1 установлена с помощью перемычки ZP2, если перемычка основана на булавках 2/3, это означает, что работа этого вывода в обязательном режиме, то есть в состоянии покоя, выходной реле 1 выключается и после получения импульса к входу № 1 реле прикрепляется. Если мы поместим перемычку ZP2 на булавки 1/2, то ACP-1 будет работать в режиме открытия для вывода № 1, то есть в состоянии покоя, будет подключен выходной реле № 1
Аналогичным образом для вывода № 2 мы используем регулирование P1 и распятие Z1 и ZP1. Каждый из двух каналов ACP-1 может регулироваться полностью независимо. Время входных импульсов от датчиков может быть практически любым долгим, но оно не должно быть короче 0,5-1 секунды. Если время импульса короче, время для поддержания выхода (x) может быть короче или ACP-1 не включается. Время технического обслуживания (x) уйти после того, как импульс прекратился.
Технические данные:
- ACP-1: 230 Vac
- Потребляемая мощность до 1W
- Имеет 2 Входы от датчиков
- У него есть 2 ретрансляции MAX 230V 5A каждый
- Установка для DIN RAIL, ширина корпуса 7 см
- Рабочая температура от 0 до + 40 C << /I>
контроллер совершенно новый
