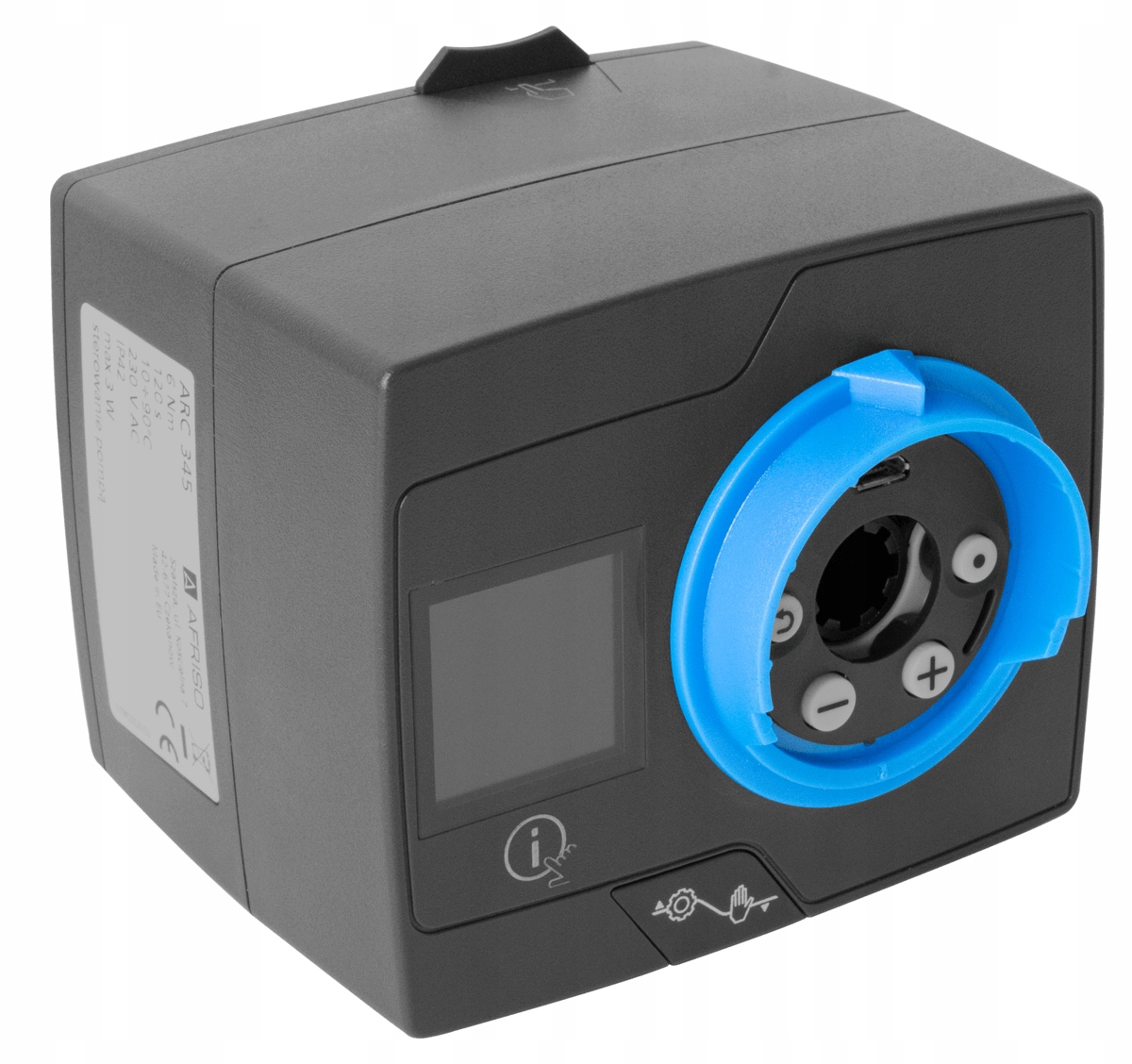

ARC 345 Proclick Weather Регулятор с функцией управления насосом циркуляции

Приложение

Регулятор, используемый в установках нагрева и охлаждения. Монтируется непосредственно на 3- и 4-направленных смешанных клапанах. Регулирует температуру на основе внешней температуры и установленной кривой нагрева. Кроме того, он может управлять работой циркуляционного насоса. Это также позволяет подключить термостат комнаты к удаленному изменению температуры.

Construction

Регулятор оснащен:

• 3 датчики температуры с 2 адаптерами для подгонки трубопровода,

• Кабель для управления работой насоса циркуляции,

заканчивался пробкой.

Технические характеристики

• Крутящий момент 6 нм
• Угол вращения 90 °
• Время торговли 90 ° 120 с
• Напряжение мощности 230 В
• Аммоциональная температура 5 ÷ 40 ° C
• Вес 800 г
• Нагрев рабочего режима, охлаждение
• Длина шнура мощности 2 м, заканчивая вилкой
• Сенсорный тепловой источник кабеля/холод/return 3 м
• Длина и минимальный кросс -селекция. MM2
• Размеры термо -тетермы Ø5 x 30 мм
• Тип датчика температуры Pt1000
• Длина кабеля для управления насосом циркуляции 0,5 м Электроэлектрический

1. Кнопка. Выйдите из настройки и из меню.

2. Кнопка. Навигация в левое меню и сокращение настроек.

3. Кнопка. Навигация после меню справа и увеличения настройки.

4. Кнопка. Ввод индивидуальных настроек и утверждение выбора.

5. USB -ввод для загрузки обновления программного обеспечения и подключения компьютера.

6. Цветной дисплей.

7. Кнопка. Помощь.

8. Переход от автоматического режима в ручной режим.

9. Масштабная ручка.

10. Кабель питания заканчивался пробкой.

11. Кабель заканчивался электрическим кубиком для подключения циркуляционного насоса.

12. Подключаемый куб температуры и/или датчиков термостата.

13. Внешний датчик температуры.

14. Датчики температуры трубопровода.
