USR-CANET200 Конвертер CAN в Ethernet

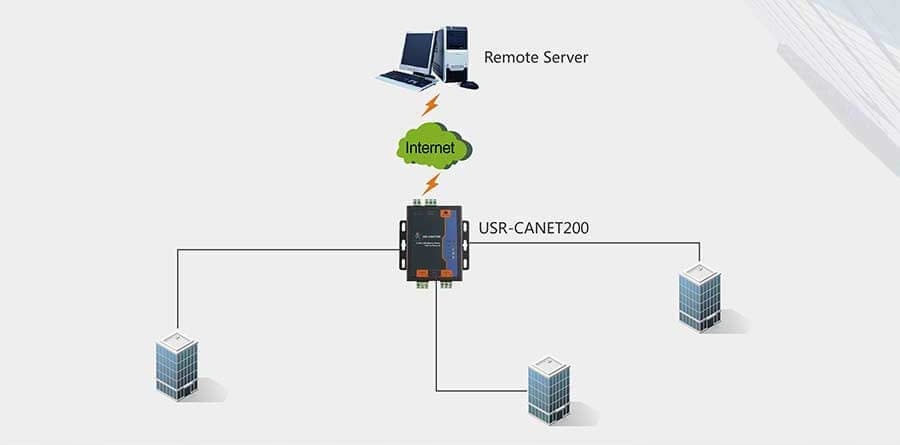

Промышленные преобразователи CAN в Ethernet USR-CANE200 могут осуществлять передачу данных между шиной CAN и сетевым сервером. Встроенные два порта CAN и один порт Ethernet, протокол TCP/IP, преобразователи CAN в Ethernet USR-CANE200 позволяют легко подключить шину CAN к сети Ethernet.

• Универсальная защита оборудования. CAN, последовательный порт, интерфейс Ethernet и интерфейс питания имеют высокий уровень защиты для адаптации к суровым промышленным условиям.
• 2 порта CAN и 1 порт Ethernet, протокол TCP/IP расширяют сеть CAN.
• Передача данных между тремя сетями: CAN — Ethernet, CAN — RS485, Ethernet — RS485.
• Поддерживает два разъема для подключения к двум серверам: один разъем для управления, другой разъем для управление
• Интерфейс Ethernet 10/100 Мбит/с, поддержка Auto-MDI/MDIX.
• Поддержка функции фильтрации CAN ID, различные функции фильтрации делают использование модуля более безопасным.
• Скорость передачи CAN варьируется от 10K до 1 Мбит/с; поддерживает режимы работы BASIC и LOOPBACK.
• Поддерживает функцию статического IP или функцию DHCP; поддержка поиска устройства в сети посредством передачи UDP.
• Поддержка восстановления настроек по умолчанию с помощью кнопки «Обновить».
• RJ45 имеет светодиод соединения/данных; Интерфейс Ethernet оснащен внешним изолирующим трансформатором и поддерживает электромагнитную изоляцию 1,5 кВ.
• Поддерживает обновление встроенного ПО по сети.
• Поддерживает изменение порта веб-сервера (по умолчанию – 80).
• Поддерживает функцию Keep-Alive.
• Поддерживает функцию реле CAN.
• Поддерживает переключение между CAN и RS485.
• Защита: защита от реверса питания, перенапряжение интерфейса CAN. защита и защита цифровой изоляции

технические данные:

Важнейшие характеристики:

• Питание: 5–36 В постоянного тока
• Порт Ethernet: RJ45 10/100 Мбит/с, изолированное 1,5 кВ
• Поддержка интерфейса: RS485 и CAN
• Поддержка сетевых протоколов: TCP/UDP, IPv4
• Конфигурация с помощью: Веб-сервера/AT-команд
• Поддержка до 4 TCP-клиентских подключений
• Работа в экстремальных условиях: от -40°C до +85°C
• Защита от перенапряжения: уровень 3

Аппаратное обеспечение параметры:

Питание и потребляемый ток:

• Диапазон рабочего напряжения: 5В ~ 36В постоянного тока
• Средний ток потребления:

  26 мА при 36В

  56 мА при 12В

  124 мА при 5В

Мощность Защита:

• Защита от перенапряжения: Уровень 3
• Групповая импульсная устойчивость: Уровень 3

Интерфейс Ethernet:

• Разъем: RJ45
• Скорость: 10/100 Мбит/с, Auto-MDI/MDIX
• Изоляция: электромагнитная 1,5 кВ

Интерфейсы связи:

RS485:

• Скорость передачи: 600 ~ 115200 бит/с
• Буфер передачи/приема: 2 КБ/2 КБ

CAN:

• Скорость передачи: 10 000 ~ 1 Мбит/с
• Режимы работы: базовый, шлейф
• Безопасность: изоляция питания и сигнала
• Пропускная способность приема и передачи: до 8000 кадров/с на каждом путь
• Буфер данных: 200 полных кадров (каждый путь)

Параметры программного обеспечения:

Протоколы:

• IPV4, TCP, UDP
• DHCP и статический IP

Конфигурация:

• Веб-сервер
• AT-команды через последовательный порт порт или сеть

TCP-соединения:

• До 4 TCP-соединений в качестве клиента
• Последовательный порт: только одно клиентское соединение

Буферы:

• Сеть: 16 КБ (TX), 16 КБ (RX)
• Последовательный порт: 2 КБ (TX), 2 КБ (RX)

Дополнительные функции:

• Пакеты Heartbeat (мониторинг активности):

  CAN и RS485: полностью редактируются пользователем

• Идентификация пакетов:

  Поддержка MAC, USR Cloud и пользователя

• Средняя задержка передачи: < 20 мс
• Без управления потоком

Условия эксплуатации и размеры:

• Рабочая температура: -40°C ~ +85°C (промышленный уровень)
• Температура хранения: -40°C ~ +105°C
• Влажность: 5% ~ 95% (работа и хранение)
• Размеры: 96,5×94×25 мм
