Конвертер I2C для ЖК-дисплея HD44780
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 195
Заказывая «Конвертер I2C для ЖК-дисплея HD44780», вы можете быть уверены, что данное изделие из каталога «Остальные» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Конвертер I2C для ЖК-дисплея HD44780

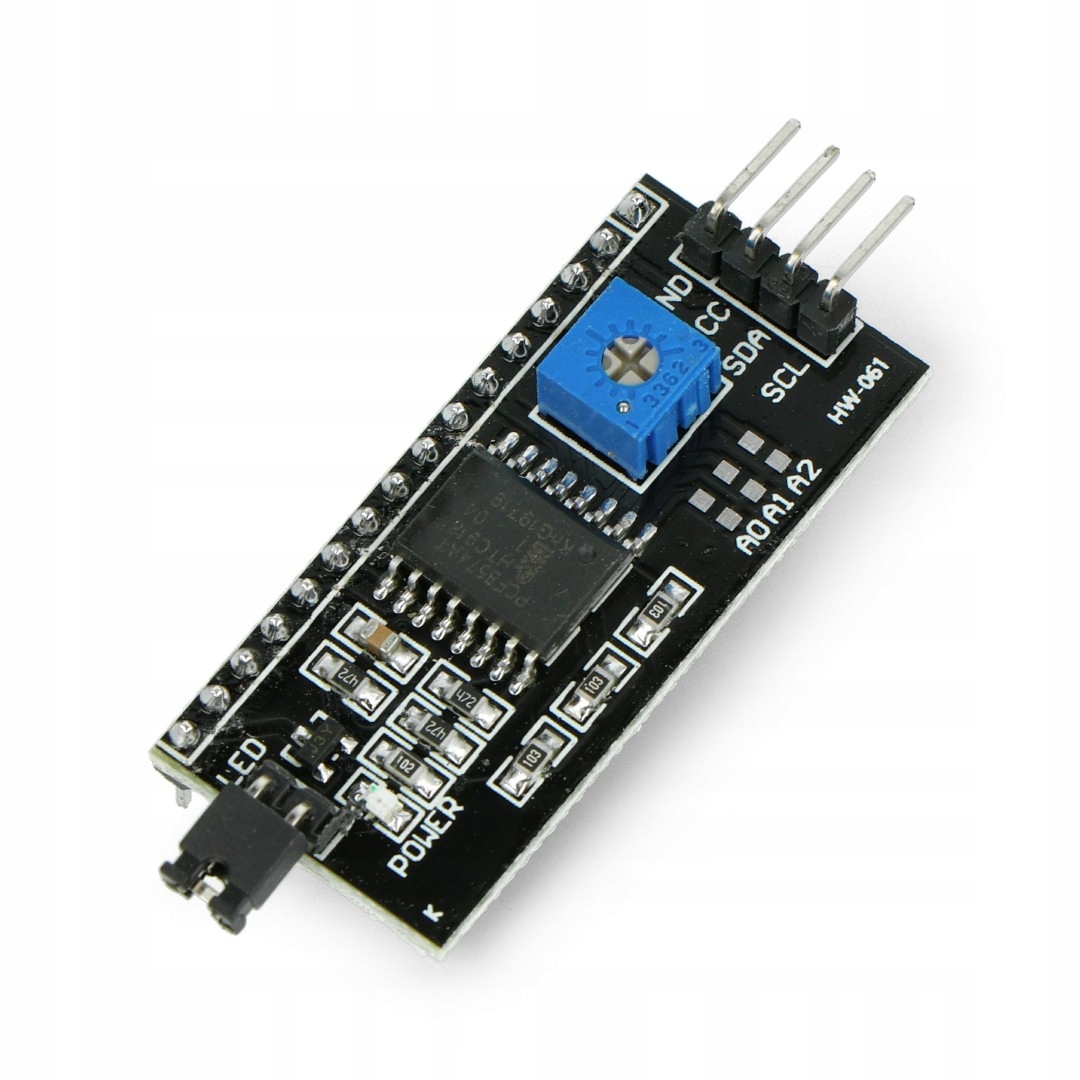

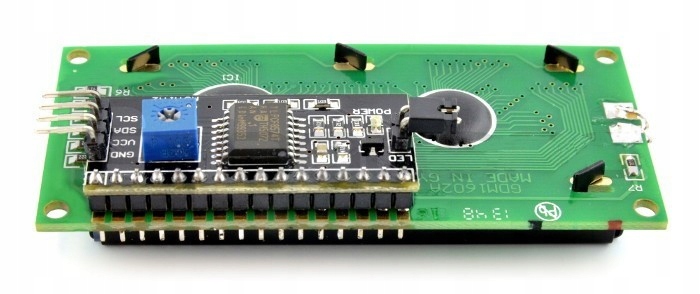

Конвертер I2C для популярного дисплея с контроллером HD44780, например 2x16 символов. Благодаря этой системе для подключения экрана достаточно двух линий передачи данных, источника питания 5 В и заземления.
Индекс: LCD-02352
Спецификация преобразователя I2C
- Преобразователь шины I2C
- Установленные резисторы, подтягивающие линии шины I2C - 4,7 кОм
- Преобразователь на базе системы PCF8574 (документация)
- Припаянный потенциометр для регулировки контрастности.
- Возможность управления подсветкой по шине I2C.
- Возможность изменения адреса шины путем пайки перемычек A0, A1, A2.
Адресация I2C
В зависимости от используемого чипсета этот модуль может иметь разные адресные пространства:
- Набор микросхем PCF8574 — 0x20
- Набор микросхем PCF8574T — 0x27
- Набор микросхем PCF8574A — 0x38
- Набор микросхем PCF8574AT — 0x3F
Для уверенности мы рекомендуем использовать программу Arduino I2C Scanner, которая считывает адреса I2C всех подключенных устройств.
- 1 Земля GND.
- 2 Источник питания VCC +5 В.
- 3 Линия передачи данных шины SDA I2C.
- 4 Тактовая частота шины SCL линия I2C.
