20 x угол монтажа с крошками kpl5

Размеры: 50 мм x 50 мм x 35 мм x 2,0 мм

Рыболовы с глубоким тиснением показывают очень высокую силу изгиба. У них широкий спектр вдумчивых отверстий, поэтому их можно использовать как в стандартных решениях, так и выбранные для индивидуально разработанных разъемов.

Создатели set изготовлены из более тонкого материала, чем углы kp , что является результатом работы по получению лучшего компромисса между ценой и выносливостью.

Уголы изготовлены из оцинкованного стального листа с толщиной 2,0 мм .

Параметры:

• длина - 50 мм
• Высота - 50 мм
• ширина - 35 мм
• толщина листа - 2,0 мм
• Материал -dx51d + z275
• защита против коррозии - ocynk
• Количество отверстий -8 отверстия Ø5 мм, 2 отверстия Ø11mm

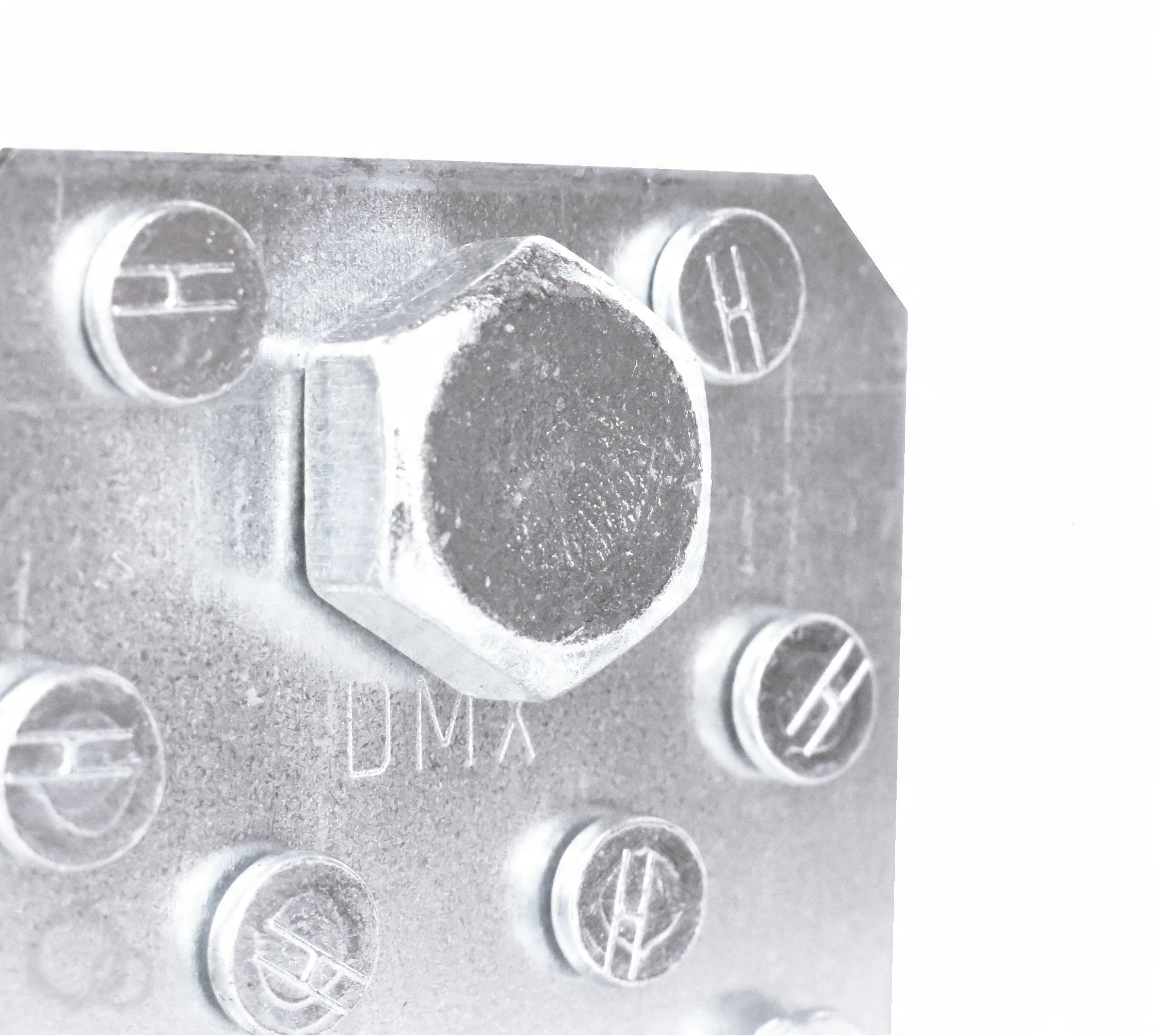

крепление:

• Якорь кольцевых гвоздей Ø4
• Винты цизиэле для разъемов
• Деревянные винты Ø6 мм, 10 мм
• Стальные винты расширения M10
• M10 встал на якоря и т. Д.

Технический рисунок:

• kp1 - 90 x 90 x 65 x 2,5 [мм]
• kp2 - 105 x 105 x 90 x 2,5 [мм]
• kp3 - 90 x 50 x 55 x 2,5 [мм]
• kp4 - 70 x 70 x 55 x 2,5 [мм]
• kp5 - 140 x 140 x 65 x 2,5 [мм]
• kp6 - 172 x 105 x 90 x 3 [мм]
• kp7 - 145 x 145 x 90 x 2,5 [мм]
• kp8 - 145 x 70 x 90 x 2,5 [мм]
• kp9 - 128,5 x 128,5 x 45 x 2,5 [мм]
• kpl1 - 90 x 90 x 65 x 2 [мм]
• kpl2 - 105 x 105 x 90 x 2 [мм]
• kpl3 - 90 x 50 x 55 x 2 [мм]
• kpl4 - 70 x 70 x 55 x 2 [мм]
• kpl5 - 50 x 50 x 35 x 2 [мм]
• kpl6 - 60 x 60 x 45 x 2 [мм]
• kps1 - 90 x 90 x 65 x 1,5 [мм]
• kps2 - 105 x 105 x 90 x 1,5 [мм]
• kps3 - 90 x 50 x 55 x 1,5 [мм]
• kps4 - 70 x 70 x 55 x 1,5 [мм]

Техническая документация:

• Европейское техническое одобрение
• Объявление функциональных свойств
• Сертификат соблюдения контроля производства компании

Все разъемы, которые мы предлагаем, характеризуются Высоко высочайшим качеством и можно использовать без страха в строительстве . Мы прилагаем все усилия для обеспечения того, чтобы продукты, доставленные нашим подрядчикам, были в безопасности и адаптированы к конкретным задачам.
