СЧЕТЧИК ИМПУЛЬСОВ 0–1999800 импульсов. 3 РЕЖИМА РАБОТЫ 230 В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Оплачивая «СЧЕТЧИК ИМПУЛЬСОВ 0–1999800 импульсов. 3 РЕЖИМА РАБОТЫ 230 В», вы можете быть уверены, что данное изделие из каталога «Счетчики и фотоаппарат. измерительный» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

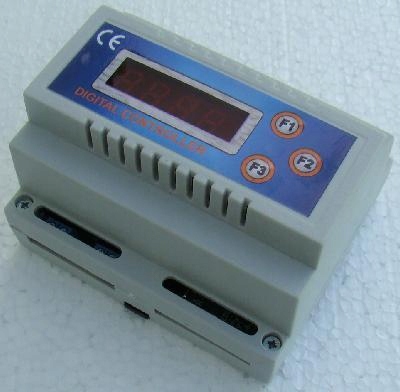

СЧЕТЧИК ИМПУЛЬСОВ СО СВЕТОДИОДНЫМ ДИСПЛЕЕМ ДЛЯ DIN-РЕЙКИ LIMP-1 С ПИТАНИЕМ 230 В AC
.
ПРОДУКЦИЯ ПОЛИРОВКА – ВЫСОКОЕ КАЧЕСТВО
.
НАДЕЖНОСТЬ, МНОГИЕ ФУНКЦИИ
Контроллер ЛИМП-1 – счетчик импульсов может работать в одном из 3-х режимов:
0/ ручной режим – при включении питания выходное реле выключается. Обратный отсчет начинается и реле включается после того, как пользователь закорачивает вход IN, а после подсчета установленного количества импульсов реле выключается, и пользователь ждет еще одного ручного запуска.
1/ автоматический режим – после включения питания выходное реле отключается, но контроллер автоматически начинает подсчет импульсов и после подсчета заданного количества импульсов реле включается на время X (устанавливается от 0 до 1000 секунд с шагом 0,25 с). По истечении заданного времени реле отключается и контроллер снова считает импульсы. Также возможно настроить реле на постоянное включение.
2/ режим измерения количества импульсов в зависимости от времени - если за заданное время (от 0,25 секунды до 4 минут, заданное пользователем с шагом 0,25 секунды) контроллер подсчитывает больше импульсов чем установленный предел, то реле включается на время Х (устанавливается от 0 до 1000 секунд с шагом 0,25 с). По истечении заданного времени реле отключается и контроллер снова проверяет количество импульсов в заданные промежутки времени.
.
Счет импульсов. Работа контроллера обычно заключается в подсчете импульсов с измерительного входа. Поэтому он может считать определенное количество событий, предметов, оборотов и т.п. Разъем этого входа имеет 3 контакта: земля, сигнал и дополнительный +5В. Счетчик считает импульсы, т.е. замыкание сигнального вывода на землю. Сигнальный контакт внутренне подтягивается к +5 В с помощью резистора. Вывод +5 В можно использовать для питания внешнего датчика с максимальным потреблением тока 10 мА.
Счетчик оснащен 4-разрядным светодиодным дисплеем и прескалером (от 1 до 200). Обычно (прескалер = 1) каждый входной импульс увеличивает (или уменьшает - в зависимости от настройки направления счета) значение на дисплее на 1, т.е. счетчик считает от 0 до 9999 импульсов. Однако после установки прескалера, например, на 20, только каждые 20 входных импульсов увеличивают значение на дисплее на 1, т.е. счетчик будет считать максимум до 20 * 9999 = 199980 импульсов. Максимально возможный прескалер — 200 — тогда счетчик сможет считать до 1 999 800 импульсов. Счетчик также имеет сухой релейный выход 4А 230В макс. В правой части дисплея контроллера расположены два светодиода: верхний — диод активации реле, нижний — информационный.
.

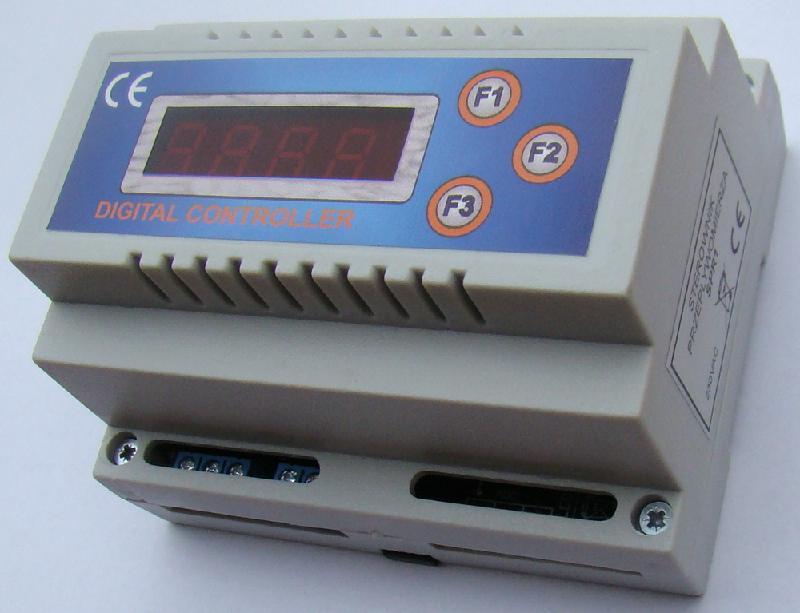

Внизу с левой стороны контроллер имеет 3-контактный измерительный разъем с контактами слева: Земля, Сигнал и +5 В. Справа от этого разъема находится вход IN. Это показано на рисунке ниже.
В базовом случае генератором импульсов может быть механический переключатель, реле или магнитный геркон. Затем подключаем этот элемент как в примере «А» на рисунке ниже. Также мы можем подавать импульсы от датчика, например датчика отражения, фотоэлемента и т.п. типа NPN (открытый коллектор) - тогда подключаем этот элемент как в примере "Б".
.
Если у нас есть сигнал от датчика PNP, то этот сигнал следует инвертировать с помощью NPN-транзистора или, лучше, оптопары, как в примере «С». Всякий раз, когда сигнал подается по длинному кабелю и мы работаем в условиях высоких помех, рекомендуется подключать «С», поскольку это обеспечивает гальваническую развязку между датчиком и контроллером.
.
Примеры подключения измерительного входа показаны ниже.
Ниже показан пример подключения устройства, которым мы хотим управлять.
Примеры применения.
A/ В качестве контроллера намоточного устройства или другой машины, которая должна совершать определенное количество оборотов после ручного запуска. Используем режим 0, можем использовать геркон в качестве датчика и приклеить магнит на вращающуюся часть машины, также можно использовать датчик отражения.
B/ В качестве типичного счетчика импульсов без подключения приемника, например, указывающего количество переключателей на данной машине, мы устанавливаем режим 1 и время реле на 0.
C/ Как автоматическая система, активирующая устройство или сигнализацию после возникновения заранее определенного количества импульсов, например, определенного количества оборотов вращающейся части машины, определенного количества движущихся продуктов на ленте и т. д. Используем типовой режим №1.
D/ В качестве частотомера/тахометра. Например, в качестве защиты от чрезмерной скорости вращения ветряной турбины или другого вращающегося элемента машины. Используем режим №2.
E/ В сочетании с фотоэлементом в качестве счетчика проходящих людей или предметов на конвейерной ленте и т.п.
и многое другое.....
Технические данные:
<ул>Здесь вы можете скачать инструкции в формате PDF: http://cosmogate.pl/slawek/INS/LIMP1.pdf
.
ГАЛЕРЕЯ ПРОДУКТОВ:
Товар абсолютно новый.
