Трехфазный счетчик электроэнергии, счетчик, выполняющий двухэтажные измерения (потребление/ввод в эксплуатацию) 100a.

имеет удаленную опцию считывания данных через Modbus -rs485.

Код продукта: L3F1946-4M

счетчик, трехфазный счетчик с ЖК -дисплеем, используемый для измерения и мониторинга потребления электроэнергии трехфазной сети. Идеально подходит для фотоэлектрических сетей.

• как для коммерческого, так и для промышленного использования.
• Измеряет и указывает общее потребление/посвящение активной энергии (кВтч) и власти (W). Через modbus rtu (rs485) Magista

The L3F counter is intended for remote reading of electricity measurements, through the Modbus RTU bus (RS485), such as:

• voltage
• current
• Power
• Frequency
• Maximum and minimum values ​​​​

Other Измерительные функции устройства:

• Измерение Двухчастотная активная энергия ;
• Измерение Двухчастотная пассивная энергия ;
• Пассивная энергия с четырьмя квадратами;
• кажущаяся сила;

Технические данные:

• Частота: 50/60 Гц
• Диапазон напряжения: 0,8un ～ 1,2 Un
• Импульсивный вывод: когда активный диапазон импульсов (80 ± 20%）
• rtc.
• Класс стрижки IP: IP54 (переднее корпус)/IP20 (задний корпус)
• Рабочая температура: (-25 ～ 70) ℃ (-30 ～ 80) ℃
• Относительная следовость: (5).
• Интерфейс связи: port rs485,
• Протокол modbus-ru , скорость передачи до 9600bps.

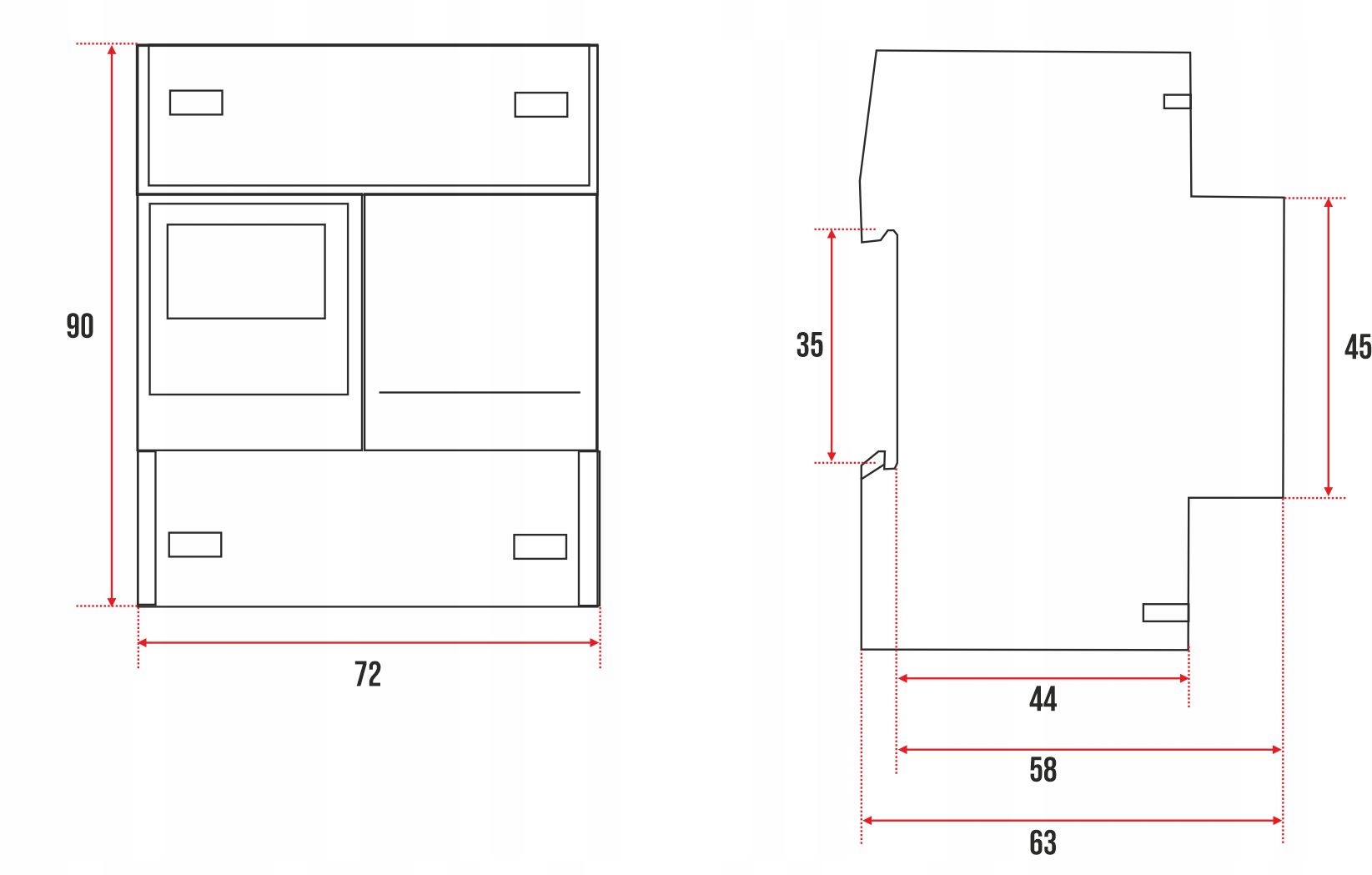

Размеры устройства:

• Высота: 90 мм ,
• Ширина: 72 мм (4 модуля),
• Основная общая сумма: 63 мм.

Входной ток:

• Прямой ввод: 5 (100) a

Потребление энергии

• Схема напряжения: <4VA
• h.
• Прямой ввод: 0,002ib

Точность:

• Ток напряжения: класс 0,2,
• Мощность, активная энергия: класс 0,5S,
• класс 2,

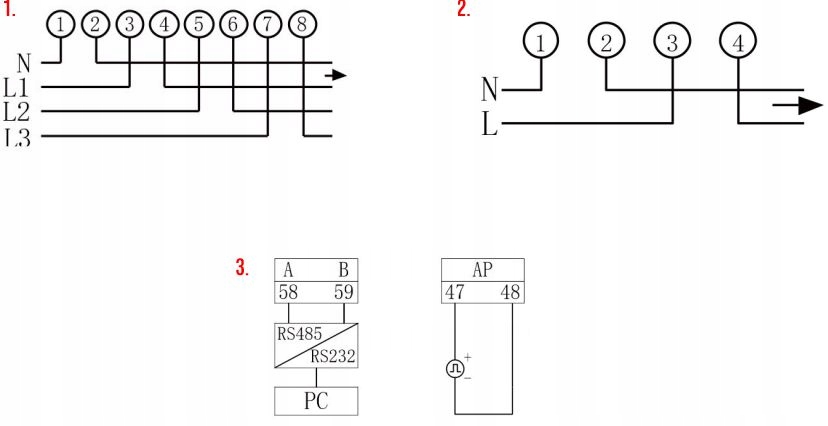

Соединение:
