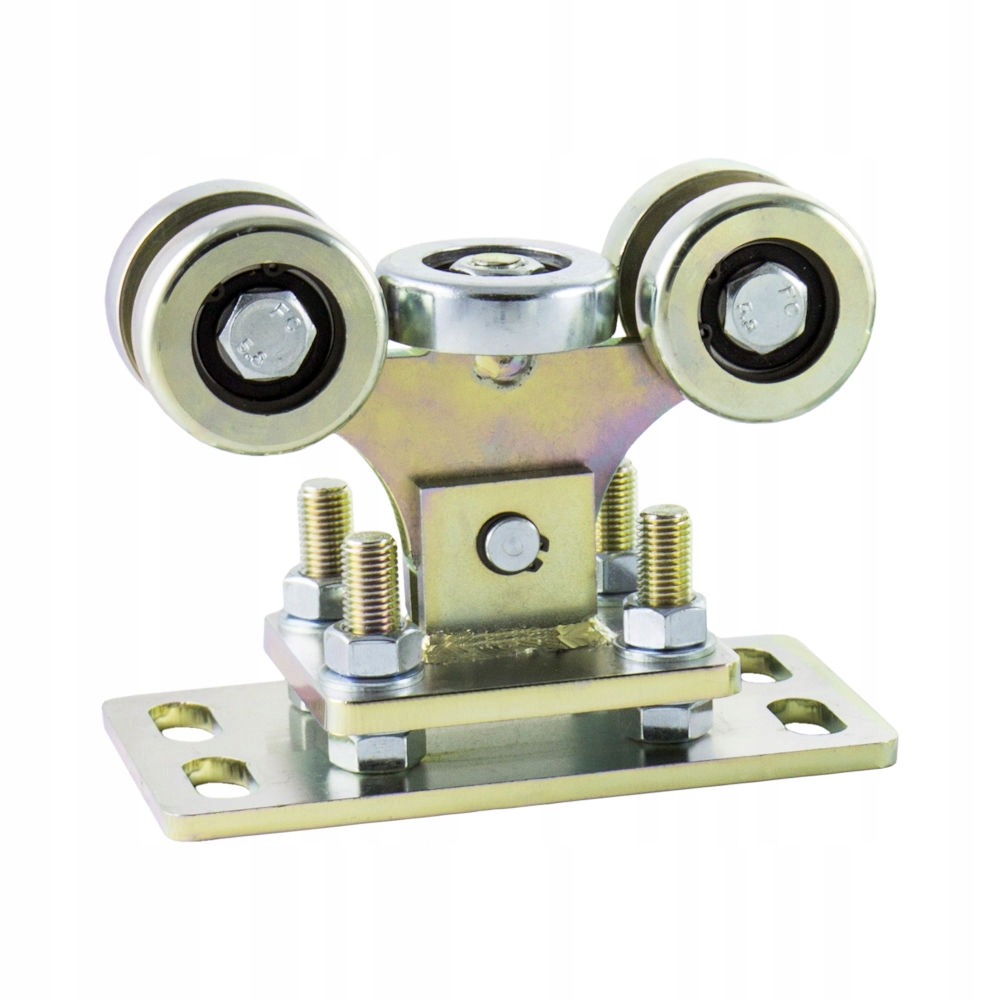

Усиленная тележка с

- увеличенной платформой 210 ​​мм

- роликовым подшипником, закрепленным сегером.

- уплотнитель подшипника 2 RS – бутиловые чехлы, что немаловажно для долговечности коляски.

РОЛИКИ - изготовлены стандартно «под подшипник» (точность 0,01 мм), точно смонтированы (подшипник запрессован прессом, так называемая «сто плюс») и закреплены. со стопорным кольцом Seger. Это более дорогое в производстве решение, но оно на 100% исключает неблагоприятное явление вращения подшипника и выпадения его из ролика из-за осевой силы.Кольцо изготовлено из улучшенной стали. и встроены в точно (профессионально) вырезанный канал.

НАПРАВЛЯЮЩАЯ шириной 20 мм в форме идеальной дуги, что значительно облегчает эксплуатацию ворот.

ПОДШИПНИКИ - изготавливаются Наши тележки оснащены подшипниками 2RS (пластиковый уплотнитель), благодаря чему в них попадает меньше грязи и одновременно увеличивается срок их службы.

Обозначение: ZL.WBR.5BE+.70x4.S+

В комплект для рейки 70x70x4 мм входят:

• 2 регулируемые качающиеся каретки 5 роликов
• 1 приводная головка
• 1 приводной ролик
• 1 направляющий ролик с угловым кронштейном (на выбор. Все варианты в конце реклама)
• li>
• 1x верхняя ручка (на выбор)
• 1x пластиковая крышка для профиля (для отверстия со стороны газона)
< /ul>

Назначение комплекта:

• b>
  • Вес ворот: до 700 кг
  • Входной свет: 4-6 м

  ВНИМАНИЕ!

  Пожалуйста, проверьте размеры Ваш рельс (профиль) тщательно. Эти размеры определяются путем указания длины стороны на внешней стороне профиля и толщины стенки, измеренной штангенциркулем.

Размеры тележки:

A: 210 мм

B: 120 мм

C: 140 мм

V2: 44–84 мм регулировка на балках (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на шпильках, идущих от скамейки.

Установить элементы:

Тележки спроектированы в системе ZWD3 - CAD/CAM.

с модулем расчета сил, действующих на тележку

Заброшенное гнездо.

В гнезде есть отверстия для отвода воды.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

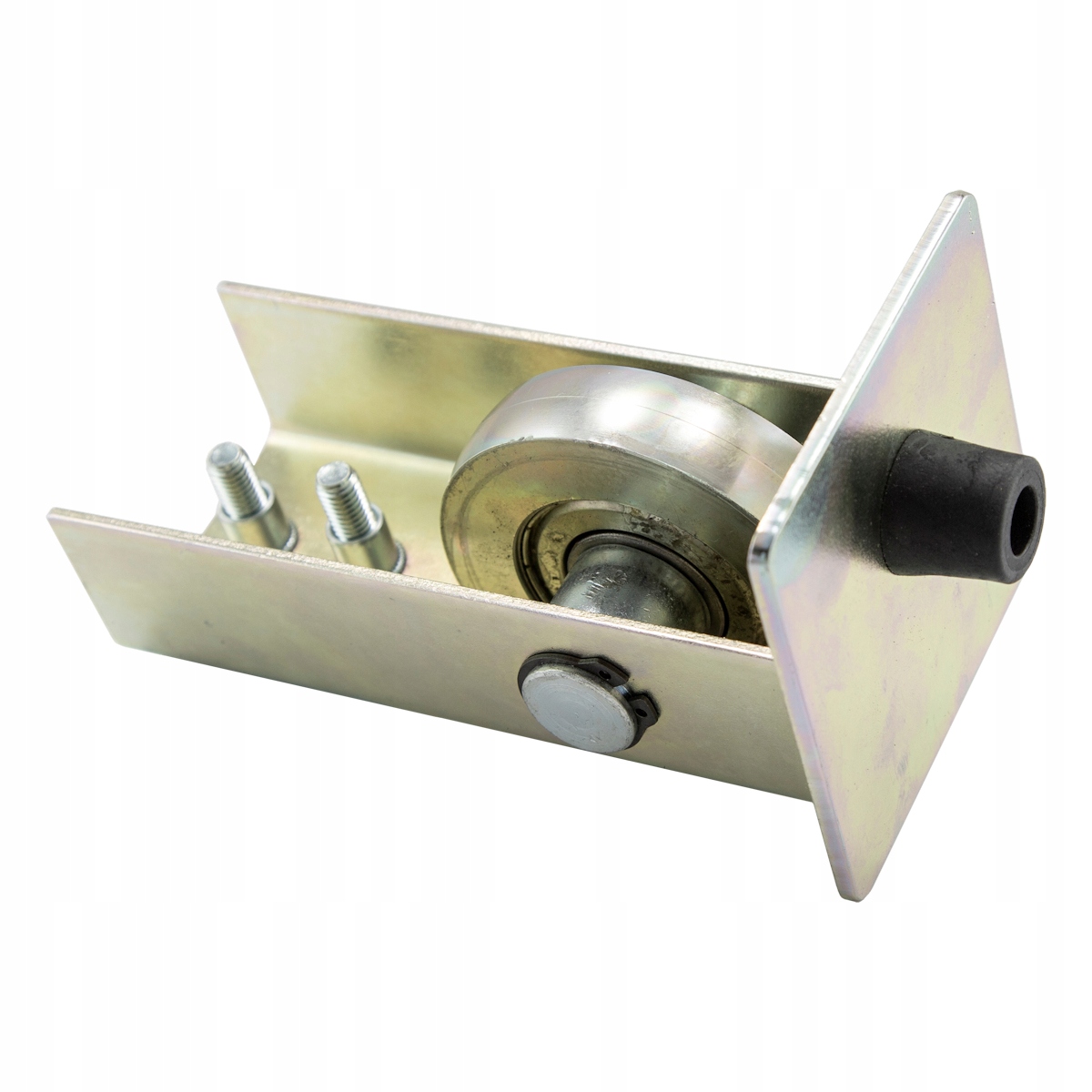

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума., а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

Свободный верхний ролик с угловым кронштейном:

• 33 мм с подшипниками для С-образного сечения 40/40/3
• 43 мм с подшипниками для С-образного сечения 50/ 50/3
• 25 мм для кесарева сечения 30/30/2
• 35 мм для кесарева сечения 40/40/2

В комплекте бесплатный обгонный ролик 40/40/3 - 33мм. Если есть другой размер, сообщите информацию в комментариях.

Захват свободный верхний

- 40 мм

- 60 мм

Захват стабилизирует раму ворот в верхней части стойки.

Пластиковая заглушка

Для установки на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.
