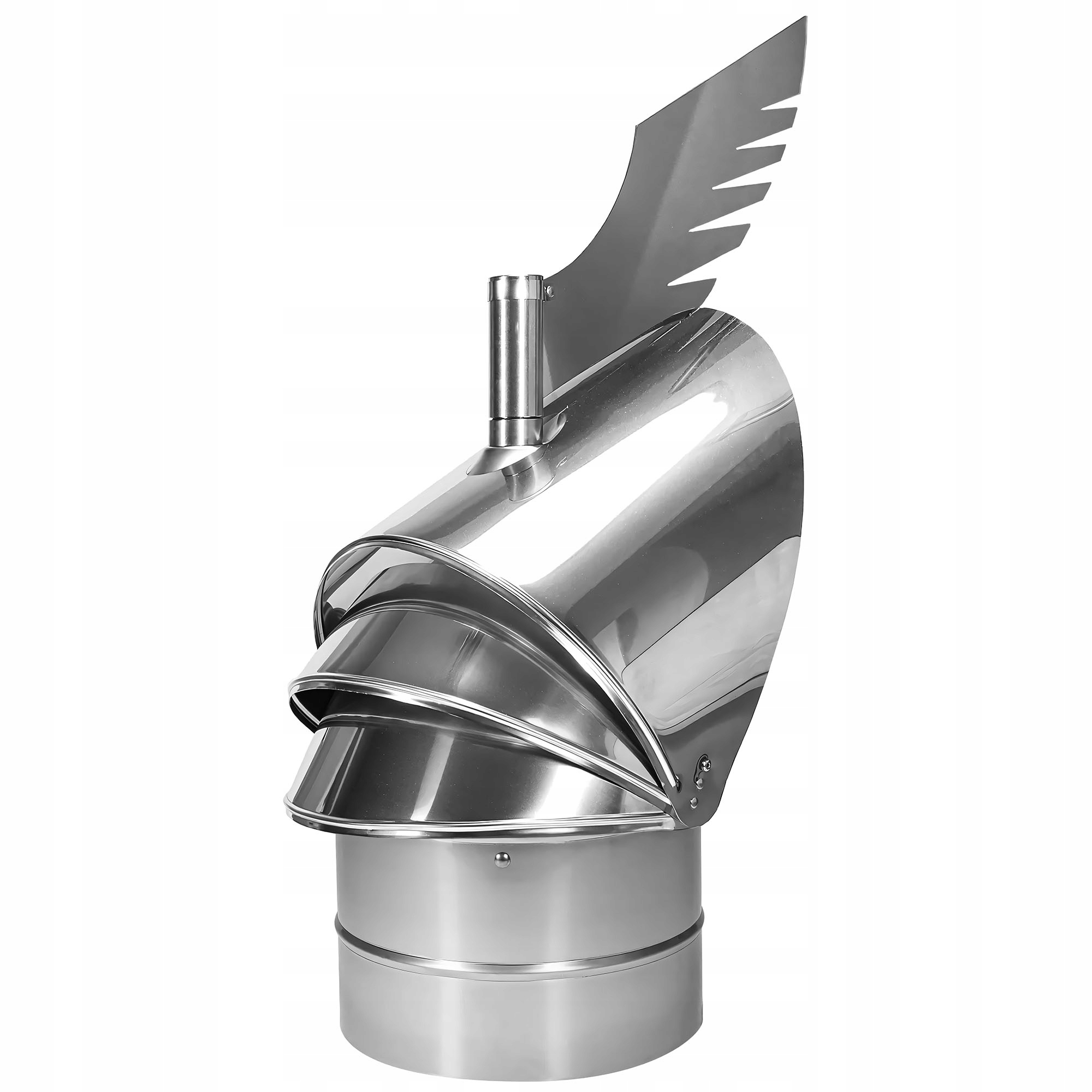

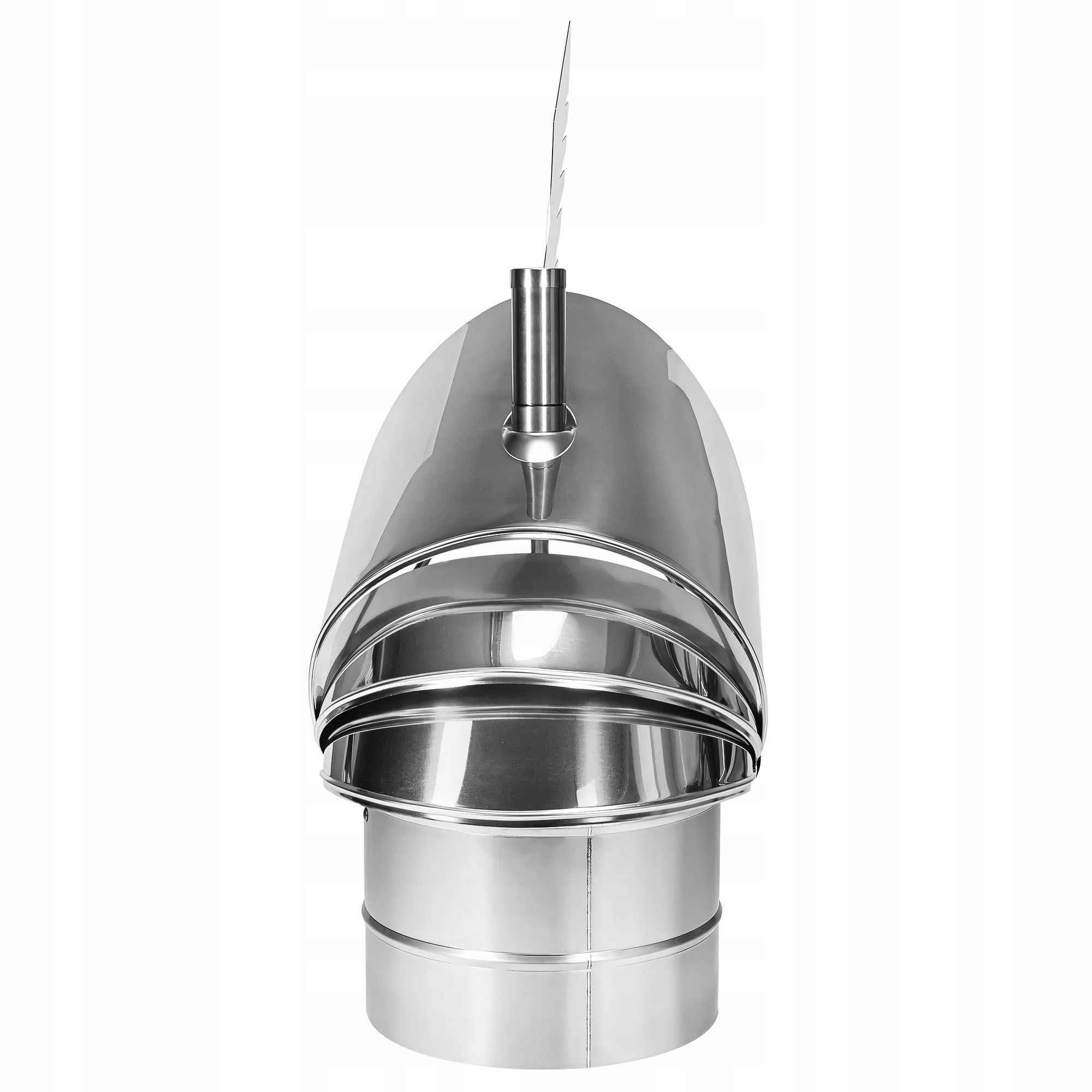

Вращающийся дымоходный колпак Rotovent - ДРАКОН Ø250

с обозначением RO250CH-DR-B-S

Rotowent - вращающийся колпак дымохода DRAGON Ø200

СИМВОЛ: RO200CH-DR-B-S

Саморегулирующийся колпак дымохода ROTOWENT DRAGON представляет собой устройство, динамически использует энергию ветра для поддержки тяги дымохода. Независимо от направления, силы и вида ветра розетку корневого чехлика располагают с подветренной стороны дующего ветра. Устанавливается на самотечных выходах дымоходов: вентиляционных, вытяжных и дымовых. Благодаря запатентованному методу подшипников, расположенных вне высокотемпературной зоны выхлопных газов, рекомендуется для дымоходов каминов и твердотопливных печей.

Дымоходный колпак идеально подходит для установка на выходах дымоходных каналов из керамической арматуры (например, дымоходы Schiedel, Leier, IBF, Presto и т. д.)

Основа не подходит для котлов, работающих на эко-горохе!

Выхлопные газы, образующиеся в печи, сжигающей эко-горошек, имеют низкую температуру, часто около точка росы. Этому способствует и режим работы печи – ее включение и выключение, т.е. нагрев и охлаждение дымохода. Это приводит к конденсации водяного пара на стенках дымохода и чашах дымохода (в зависимости от того, где для этого лучше всего подходят условия). Конденсат – это вода, содержащая серосодержащие соединения, агрессивные по отношению к стали. Иногда это вызывает коррозию даже хромоникелевой стали.

Применение:

• для керамических облицовок дымоходов;
• для обеспечения самотечной вытяжной вентиляции;
• при наличии завихрений воздуха на выходе дымохода из-за его неблагоприятного расположения;
• при неблагоприятной конфигурации местности, сильных и частых ветрах (зона нагрузки II и III ветер);
• когда нет стабилизированной тяги дымохода или она слишком мала.

Технические характеристики:

• D [мм]: ~560
• dz [мм]: 252, 3
• H [мм]:675
• h1 [мм]: 60
• h2 [мм]: 150
• Вес [кг]: 2,9

• Исполнение: Крышка - лист хромоникелевый тип 1.4404, Основание - лист хромоникелевый тип 1 ,4301
• Максимальная рабочая температура [°C]: 500
• Система вращения: подшипники качения в масле высокая температура.
• Диаметр всасывающей трубы: Ø250 - прессованный
• Производительность [м3/ч] при ветре 4м/ с: 490
• Давление вакуума [Па] при ветре 4 м/с: 6,3

Диаграмма эффективности саморегулирующихся дымоходов ROTOWENT DRAGON в зависимости от скорости дующего ветра без учета высоты дымохода.

*1 [м/с] = 3,6 [км/ч]
