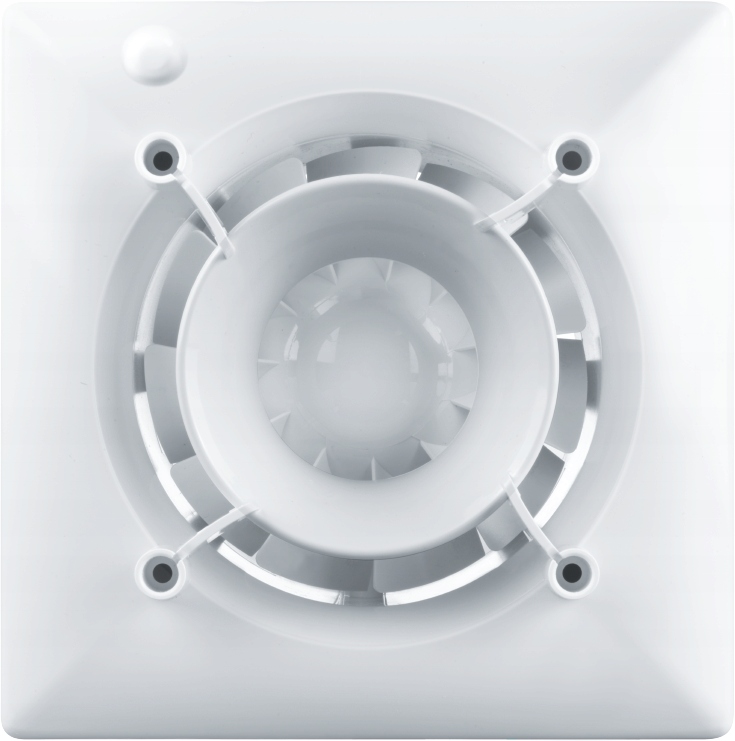

ОСЕВОЙ ВЫТЯЖНОЙ ВЕНТИЛЯТОР KLIQ SUPREME WC (таймер - таймер)

ВЕНТИЛЯТОР SUPREME НЕ ИМЕЕТ ПЕРЕДНЕЙ ДЕКОРАТИВНОЙ ПАНЕЛИ - ПАНЕЛИ В 12 РАЗНЫХ ЦВЕТАХ И УЗОРАХ ДОСТУПНЫ НА ДРУГИХ НАШИХ АУКЦИОНАХ (ДОСТУПНО ОТДЕЛЬНО)

На аукционе продается только вентилятор «Supreme», без передней декоративной панели.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:/p >

• ДИАМЕТР ТРУБЫ - 100 мм
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ - МАКС. 90 м3/ч
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ — ТОЛЬКО 8,0 Вт
• ТИХАЯ РАБОТА — ТОЛЬКО ГРОМКОСТЬ 29 дБ(А) / 3 м
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ
• СНАБЖЕН ВСТРОЕННЫМ ОБРАТНЫМ КЛАПАНОМ, ПРЕДОТВРАЩАЮЩИМ ВОЗВРАТ ВОЗДУХА (в виде створок из толстой ПВХ-пленки)
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА (ВИНТЫ)
• МАТЕРИАЛ - АБС-ПВХ - УФ-УЛЬТРАФИОЛЕТОВЫЙ УСТОЙЧИВЫЙ
• ПРОЧНАЯ И ЖЕСТКАЯ КОНСТРУКЦИЯ
• МОНТАЖ НА СТЕНУ ИЛИ ПОТОЛОК
• ПРОСТАЯ УСТАНОВКА
• ЦВЕТ ПАНЕЛИ — 12 РАЗНЫХ ДЕКОРАТИВНЫХ ПАНЕЛЕЙ (ПАНЕЛИ ПРОДАЮТСЯ ОТДЕЛЬНО НА ДРУГИХ НАШИХ АУКЦИОНАХ — ОНИ НЕ ВХОДЯТ В КОМПЛЕКТ ВЕНТИЛЯТОРА, ПРОДАЕМОГО НА ЭТОМ АУКЦИОНЕ )
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТИКА (ВЕНТС-ГРУПП)

ОПИСАНИЕ

Современный вытяжной вентилятор со стильным дизайном, предназначенный для использования в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к УФ-излучению. радиация. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Характерной особенностью вееров из этой серии является возможность использования одного декоративного панно в различных рисунках и цветах (панно есть на других наших аукционах). Вентилятор оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения, когда вентилятор находится в режиме ожидания. Вентилятор также оснащен специально разработанными «воздушными лопастями» для уменьшения турбулентности воздуха, увеличения давления воздуха и снижения уровня шума. Высокая степень защиты IP 44 обеспечивает идеальное решение для вентиляции ванной комнаты практически в любом месте.

ВАЖНО: ЦВЕТА И УЗОРЫ ДЕКОРАТИВНЫХ ПАНЕЛЕЙ - (ПАНЕЛИ ПРОДАЮТСЯ ОТДЕЛЬНО НА ДРУГИХ НАШИХ АУКЦИОНАХ - ОНИ НЕ ВХОДЯТ В КОМПЛЕКТ ВЕНТИЛЯТОРА, ПРОДАЕМОГО НА ЭТОМ АУКЦИОНЕ)

Вентилятор KLIQ SYSTEM SUPREME предназначен для установки вместе со сменной лицевой декоративной панелью, прикрепляемой к корпусу вентилятора. Декоративные панели несколько цветов и узоров можно приобрести на других наших аукционах.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря низкому энергопотреблению современному высокопроизводительному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря функции таймера (таймер), вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут после выключения вентилятора выключателем (например, от осветительной установки). p>

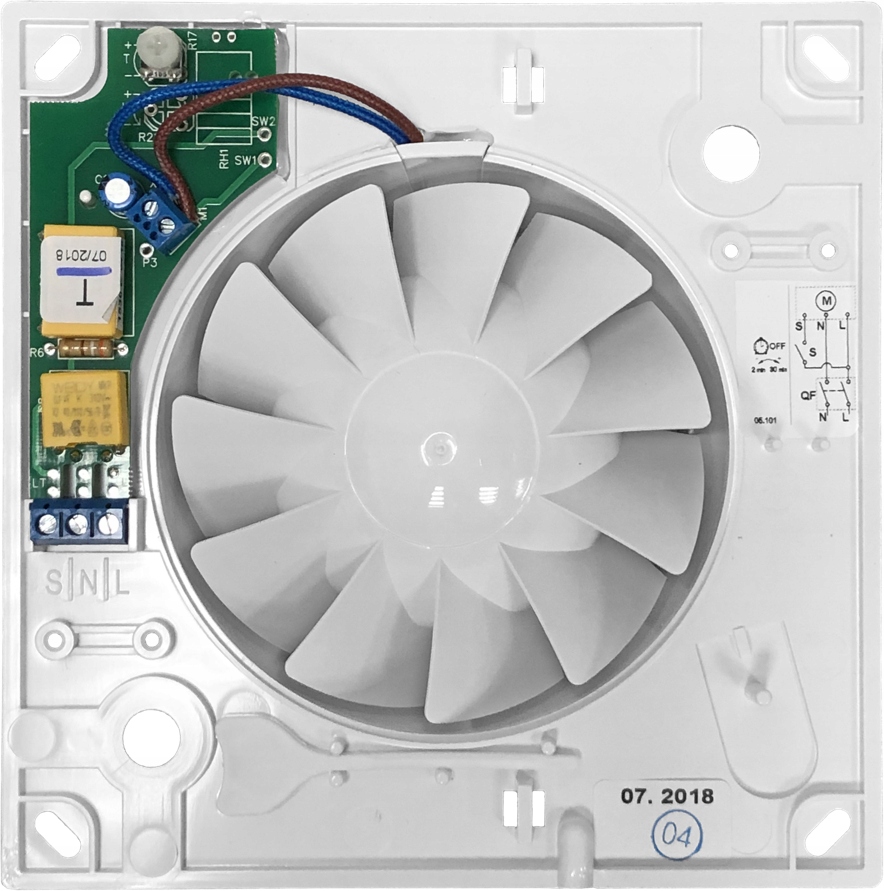

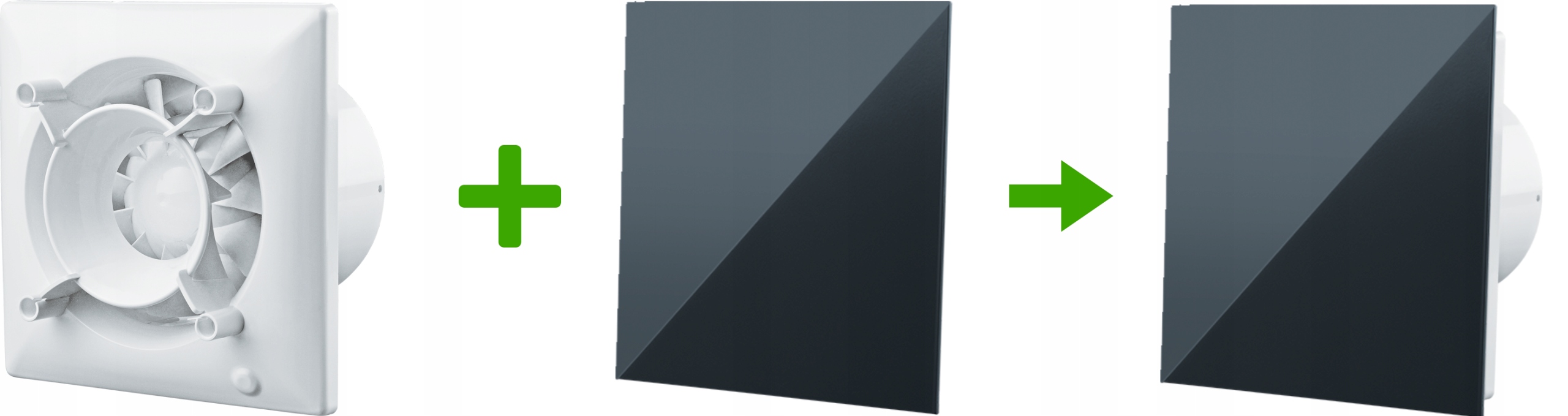

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА (ниже приведен пример монтажа вентилятора и передней декоративной панели - панели различных цветов и рисунков можно приобрести на других наших аукционах - ПЕРЕДНИЕ ПАНЕЛИ НЕ ВХОДЯТ В КОМПЛЕКТ ПРОДАЕМОГО ВЕНТИЛЯТОРА АУКЦИОН)

РАЗМЕРЫ [мм]

• ØD - 99
• □ A - 151
• L - 115
• □ B - разм. монтажные отверстия. - 128

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания - 230 В b>
• Номинальная частота - 50 Гц
• Мощность - 8,0 Вт
• Расход воздуха - 90 м3/ч
• Звуковое давление - 29 дБ(А)/3м
• Статическое давление - 45 Па
• Макс. рабочая температура - 45 °С
• Степень защиты - IP44
• Вес - 0,61 кг

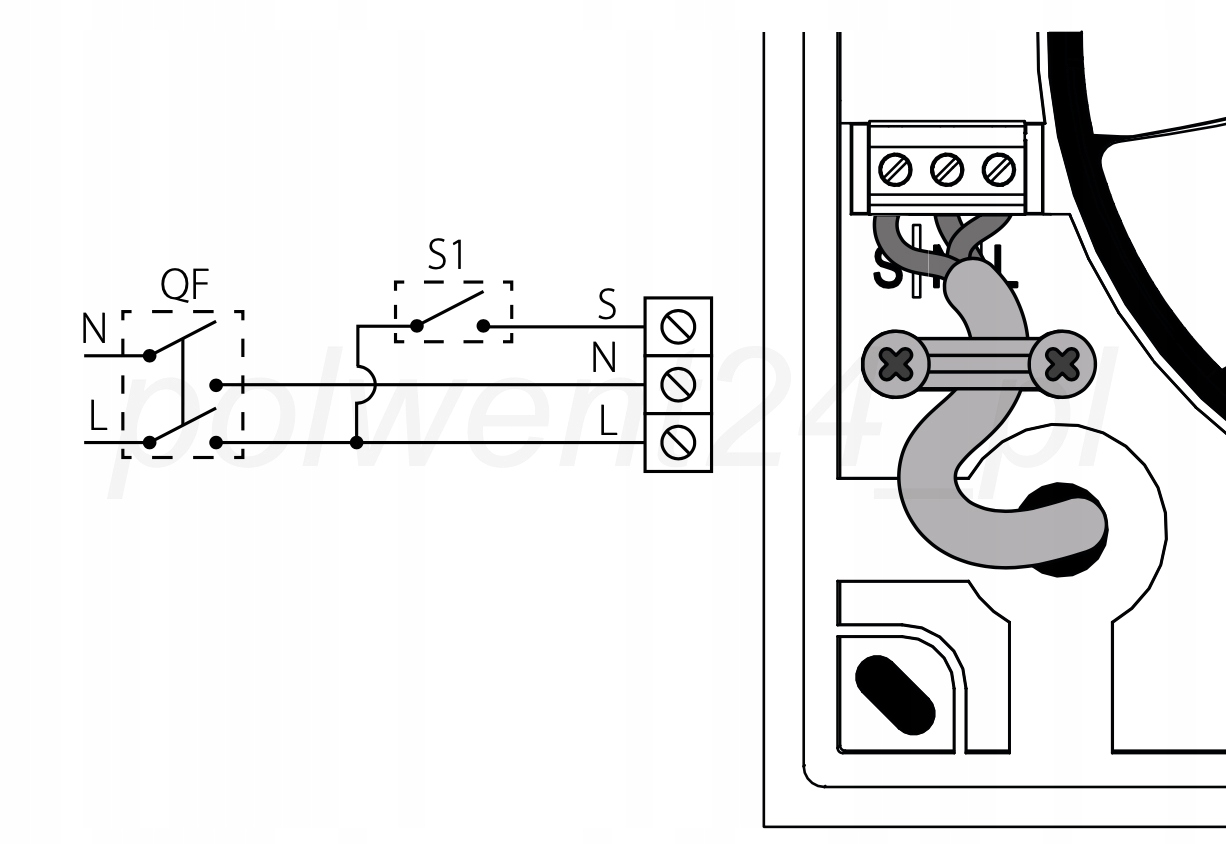

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• S1 — Выключатель (например, для освещения)
• L — Напряжение (постоянно подключено)
• N - Нейтраль (ноль)
• S (LT) - Напряжение (прерывается переключателем)
• QF - предохранитель в электрощитке.

Правильное подключение вентилятора с таймером:

- потенциометр времени установить на минимум ( поворачивайте потенциометр очень осторожно до тех пор, пока не почувствуете легкое сопротивление, поскольку потенциометр можно легко повредить, повернув его вокруг своей оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько секунд и выключиться сам. Затем подключите третий провод к клемме S (LT) (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, подключив его соответствующим образом ко входу выключателя). Такое подключение позволяет использовать функцию таймера в вентиляторе. Если у нас нет трехпроводной установки, идущей от выключателя к вентилятору, подключить вентилятор с функцией таймера невозможно.

ПРИМЕРЫ УСТАНОВКИ

ОБРАТНЫЙ КЛАПАН

НИЖЕ НА ФОТО, ПОКАЗЫВАЮЩЕЕ РАСПОЛОЖЕНИЕ ОБРАТНОГО КЛАПАНА, УСТАНОВЛЕННОГО НА ЗАВОДЕ НА ЗАДНЕЙ ЧАСТИ ВЕНТИЛЯТОРНОГО УЗЛА - КЛАПАН ИЗГОТОВЛЕН ИЗ ТОЛСТОЙ ПРОЗРАЧНОЙ ПВХ-ФОЛЬГИ - ЭТУ ФОЛЬГУ НЕ СЛЕДУЕТ СНЯТЬ - ВЫПОЛНЯЕТ РОЛЬ ОБРАТНОГО КЛАПАНА, ПРЕДОТВРАЩАЮЩЕГО ВОЗДУХ.
