ВЕНТИЛЯТОР НАСТЕННЫЙ

ВЕНТС 125 МТ

таймер - задержка выключения

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ПИТКИ - 125 мм
• ДЛИНА ПИТКИ - ВСЕГО 69 мм
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ - 185 м3/ч
• МОЩНОСТЬ ДВИГАТЕЛЯ - 16,0 Вт
• ШУМ - 35 дБ(А)/3 м
• ТАЙМЕР - ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ - 2 ÷ 30 мин.
• ЛАМПА СОСТОЯНИЯ, ИНДИКАЦИРУЮЩАЯ РАБОЧЕЕ СОСТОЯНИЕ ВЕНТИЛЯТОРА
• СОСТОЯНИЕ ВЕНТИЛЯТОРА li>
• ВОЗМОЖНОСТЬ УСТАНОВКИ ОБРАТНОГО КЛАПАНА ПРЕДОТВРАЩАЮЩЕГО ВОЗВРАТ ВОЗДУХА (в виде створок из толстой пленки ПВХ) - КЛАПАН В НАЛИЧИИ НА ДРУГИХ НАШИХ АУКЦИОНАХ
• ИЗВЕСТНОГО ПРОИЗВОДИТЕЛЯ - < б> ВЕНТС
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА

Если вы ищете современный и в то же время оптимально эффективный вентилятор, вам подойдет продукт из серии M от ВЕНТС (ведущий производитель вентиляторов на европейском рынке) обязательно оправдает Ваши ожидания. Благодаря надежному двигателю с термозащитой вентиляторы этой серии обеспечат оптимальную вентиляцию помещения. Более того, очень современный и изысканный внешний вид вентилятора наверняка удовлетворит изысканный вкус многих пользователей (передняя панель изготовлена ​​из высококачественного устойчивого к УФ-излучению АБС). Кроме того, вентиляторы этой серии имеют контрольную лампочку, указывающую рабочее состояние вентилятора.

ОПИСАНИЕ

Современный вытяжной вентилятор со стильным дизайном, предназначенный для использования в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с современным дизайном обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к ультрафиолету. радиация. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха. Характерной особенностью вентиляторов этой серии является современный дизайн, контрольная лампа и более короткая длина разъема вентилятора, чем у стандартных вентиляторов. Вентилятор может быть оснащен специально разработанным обратным клапаном<. /b> для предотвращения обратного потока и потерь тепла из помещения - обратный клапан можно приобрести на других наших аукционах. Высокая степень защиты IP 34 обеспечивает идеальное решение для вентиляции ванной комнаты.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые втулки-подшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря таймеру функции (таймер), вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора кнопкой выключатель (например, от осветительной установки). p>

Для использования функции задержки выключения (таймера) вентилятора необходим трехжильный электрический кабель (от выключателя к вентилятору).< /п>

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность - 16,0 Вт
• Расход воздуха - 185 м3/ч
• Звуковое давление - 35 дБ(А)/3м
• Статическое давление - 55 Па
• Потребление тока - 0,1 A
• Частота вращения двигателя - 2400 об/мин
• Макс. рабочая температура - 45 °C
• Степень защиты - IP34
• Вес - 0,7 кг< /li>

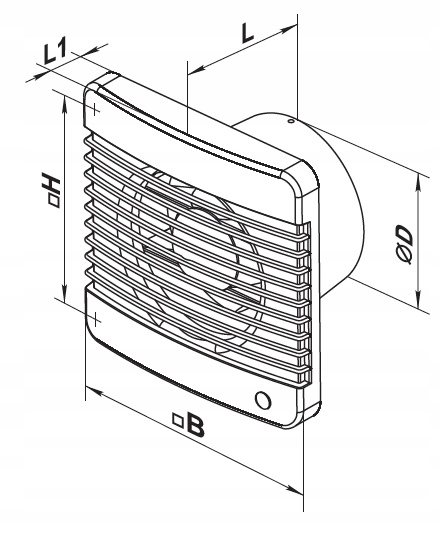

РАЗМЕРЫ [мм]

• ØD - 125
• B - 180
• В - 150
• Д - 94
• L1 - 25

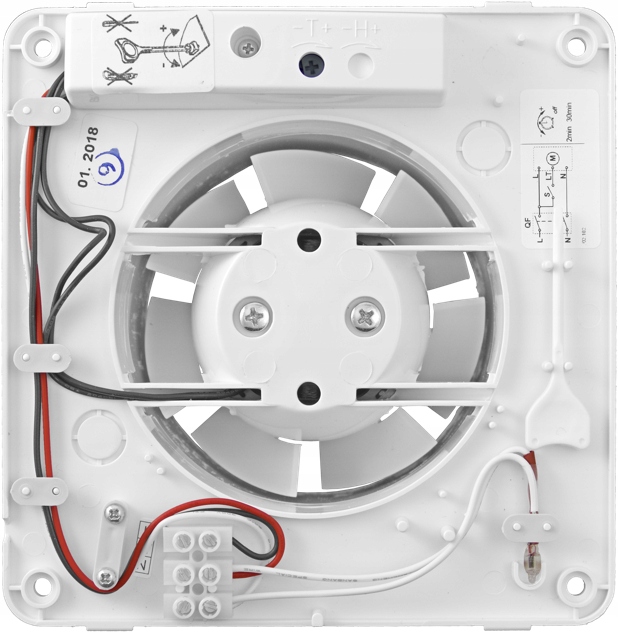

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• L — Напряжение (постоянно подключено)
• N — Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)
• S1 - Выключатель

Правильное подключение вентилятора с таймером:

- установите потенциометр времени на минимум (потенциометр поворачивайте очень осторожно, пока не почувствуете небольшое сопротивление, ведь потенциометр можно легко повредить, повернув его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько секунд и выключиться сам. Затем подключите третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, подключив его соответствующим образом ко входу выключателя). Такое подключение позволяет использовать функцию таймера в вентиляторе. Если у нас нет трехпроводной установки, идущей от выключателя к вентилятору, подключить вентилятор с функцией таймера не получится.

ПРИМЕР УСТАНОВКИ

ОБРАТНЫЙ КЛАПАН

Возможность установки обратного клапана Vents KO 100 для предотвращения обратного потока воздуха (в форма створок из толстой пленки ПВХ) - КЛАПАН ДОСТУПЕН НА ДРУГИХ НАШИХ АУКЦИОНАХ - ЭТО НЕ КОМПЛЕКТ С ВЕНТИЛЯТОРОМ, ПРОДАЕМЫЙ В ЭТОМ ПРЕДЛОЖЕНИИ!!!
