ПЛАСТИНЧИЙ ТЕПЛООБМІННИК 70 ПЛАСТИН 80кВт 4 x 3/4" SANITLINE SL2370 + ІЗОЛЯЦІЯ

Теплообменник 80кВт, 70 пластин - SANITLINE SL-23-70 4 x 3/4" + ТЕРМОИЗОЛЯЦИЯ

Соединения 4x 3/4", 70 пластин

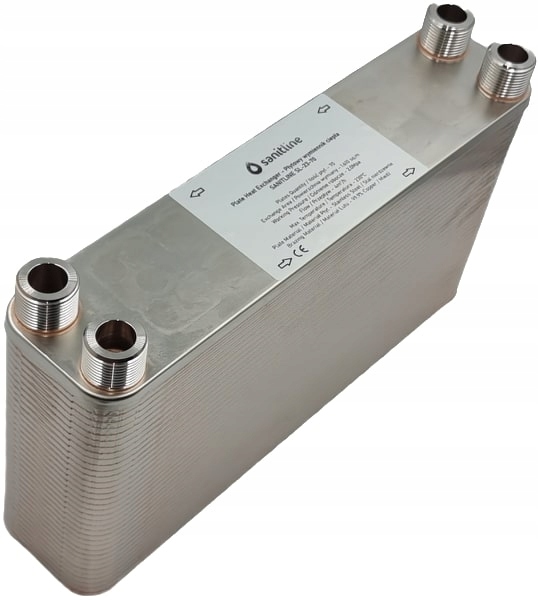

Технические подробности - 70-пластинчатый теплообменник 3/4"

• Материал: нержавеющая сталь 316L, пайка 99,9% меди
• Количество пластин: 70 шт, гофрированная пластина
• Тип потока: турбулентный
• Толщина пластины: 0, 4мм
• Мощность нагрева - 80 кВт

Номинальная мощность – это максимальная мощность, достичь которой можно только при очень высоких параметры электропитания.Это не мощность котла или теплового насоса, для которого будет использоваться теплообменник.

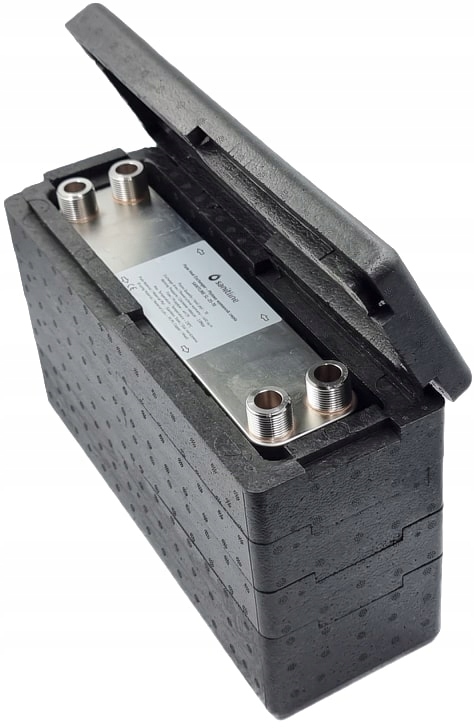

Теплоизоляция теплообменника СЛ-23-70:

Материал: пенопласт EPP (полипропилен), жесткий

Толщина: 25-27 мм

Максимальная температура: 115 °C

Производство: Польское

Изоляцию можно модифицировать ножом.

p>

Обменник должен выбирать компетентный человек.

• Подключения: 4x 3/4", традиционная внешняя резьба
• Рабочее давление - до 20 бар
• Испытательное давление - 40-45 бар
• Максимальная рабочая температура: до +230°С
• Пропускная способность – 4 м3/ч
• Площадь теплообмена - 1,61 м²< /li>

70-пластинчатые теплообменники SANITLINE SL-23-70 – какие возможности они имеют относительно работы в системе отопления на практике?

Площади 1,61 м² достаточно для обслуживания здания с площадью несколько соток. Поэтому он может работать как с более крупными котлами, так и даже с тепловыми насосами. Однако помните, что этот теплообменник имеет соединения 3/4 дюйма, что делает его скорее предназначенным для систем отопления, требующих не очень больших расходов, но относительно большой площади обмена. Он может стать отличным теплообменником для тепловых насосов определенного заказа, например - 9 кВт.

По вышеуказанным причинам его также можно использовать в качестве маслоохладителя или в аналогичных промышленных холодильных установках.

Другим очень подходящим применением вышеуказанной модели являются отопительные установки. основаны на низких температурах подачи (т. е. с точки зрения теплообмена они достаточно требовательны), но при этом не требуют больших расходов.Примером могут служить установки с питанием от тепловых насосов в зданиях, где полностью используется подогрев полов. Среди теплообменников с подключением на 3/4 дюйма модель SL-23-70 имеет, пожалуй, одну из самых больших поверхностей пластин на рынке, по крайней мере, с точки зрения моделей регулярного распространения.

Теплообменник 80 кВт - 70 пластин - для чего используется

Ниже вы найдете примеры применения теплообменников СЛ-23-70 80 кВт:

• Пластинчатый теплообменник, обслуживающий котлы центрального отопления и дровяные камины номинальной мощностью до 45-65 кВт, если есть необходимость отделить их от закрытой установки - с ними отлично подойдет пластинчатый теплообменник мощностью 50 кВт< /li>
• подключение с помощью каминного теплообменника с водяной рубашкой - работающего в открытой системе к закрытой системе - это может быть даже достаточно большой камин мощностью до 45 кВт
• ан теплообменник, поддерживающий котлы центрального отопления различных типов и видов топлива - биомасса, экогорошек, пеллеты, уголь - мощностью до 50-60кВт (при условии, что нам не понадобятся соединения большего размера, чем 3/4")
• тепловые насосы номинальной мощностью до 7-9 кВт, моноблочные тепловые насосы с пластинчатым теплообменником, используемые для нагрева бытовой горячей воды, работающие на гликоле в высокотемпературной системе (около 40 °С)
• li>обменник для подключения крупных систем традиционных солнечных панелей, нагрева баков горячей воды горячим гликолем - это могут быть комплекты панелей площадью до нескольких квадратных метров
< /ul>

Размеры теплообменника СЛ-23-70:

Длина (А) - 315 мм

Ширина (Б) - 73 мм

Толщина (F) - 165 мм (без соединений)

Расстояние между соединениями (С) - 278 мм

Расстояние между соединениями (D) - 40 мм

* Сертифицировано - CE, TÜV

Применение:

• Подключение твердотопливных котлов и каминов с водяной рубашкой к закрытой системе в системе центрального отопления.
• Работа с газовыми котлами, солнечными коллекторами (солнечными панелями) и водонагревателями
• Подключение теплых полов
• Все виды систем центрального отопления и горячего водоснабжения
• Работа с тепловыми насосами (например, геотермальное отопление)
• Теплообмен, нагрев и охлаждение в промышленных машинах различных отраслей промышленности
• Работа в качестве конденсатора/испарителя в тепловых насосах
• Холодильное оборудование пищевой промышленности (например, при производстве соков, молока, пива)
• Подключение установки к городской сети

Почему пластинчатый теплообменник?

• Имеют высокий коэффициент теплопередачи в зависимости от размера.
• Паянные в вакуумных печах, они создают конструкцию, чрезвычайно устойчивую к изменениям давление и температура.
• Простота установки и относительно простая конструкция.
• Легкость возможной очистки.
• Возможность подключения дополнительных отопительных контуров к существующим установкам.
