Вентилятор с большой присоединительной рамкой для печи без питателя с заслонкой

Вид предлагаемого воздуходувки ДМ 120 в алюминиевом корпусе

СИМВОЛ ПРОДУКТА: 10298

Особенности:

• Польский продукт - производство DOMER
• отличное качество
• напрямую от производитель
• алюминиевый корпус
• высокая эффективность

Условное обозначение сборки:

• ДМ 120-М0-ПБ0-К1-Х0-ПВ07-ПП4

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЭЛЕМЕНТЫ КОНСТРУКЦИИ

Двигатель с металлическим ротором: 80 Вт

Окраска корпуса: M0 – алюминиевый корпус

Впускная заслонка: P0 - без заслонки

Выпускная заслонка: K1 - заслонка

Датчик Холла: H0 - без датчика Холла

Кабель питания: PW07 - кабель с вилкой комп. длина 0,7 м

Коробка: ПП4 - коробка в положении 4, на корпусе

Конденсатор: 2 мкФ - пусковой конденсатор

СУДЬБА

Вентилятор предназначен для подачи чистого воздуха в топки котлов центрального отопления. Также используется в общей вентиляции помещений и технологических устройств. Основное применение – угольные котлы, котлы мелкой фракции угля мощностью 15 – 50 кВт. В зависимости от конструкции котла и способа изготовления отдельными производителями эти воздуходувки могут применяться и в котлах большей мощности.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

Вентилятор состоит из двух алюминиевых корпусных элементов. В корпусе находится двигатель с внешним ротором из оцинкованной стали. Входное отверстие вентилятора закрыто металлической сеткой, защищающей крыльчатку от элементов, которые могут ее повредить. Выходное отверстие заканчивается фланцем с отверстиями для крепления воздуходувки. Все электрические соединения размещены в распределительной коробке из изоляционного материала. Двигатель вентилятора предназначен для плавного регулирования скорости вращения, задаваемой параметрами контроллера. Использовался двигатель немецкой компании Ziehl-Abegg, отличающийся высоким качеством изготовления и долговечностью механических и электрических компонентов. Двигатель не является дешевым китайским заменителем. Вентилятор имеет декларацию соответствия CE - год применения 2014. Мы заявляем, что каждый вентилятор имеет декларацию соответствия, в которой указано соответствие следующим директивам: низкое напряжение, электромагнитная совместимость и польские стандарты.

Высокое качество изготовления и элементы высочайшего качества гарантируют длительную и безотказную работу. На нашу продукцию распространяется гарантия 24 месяца. Однако гарантийный срок не может превышать 30 месяцев со дня производства. К каждому вентилятору прилагается инструкция по эксплуатации и гарантийный талон. Производитель оставляет за собой право вносить в воздуходувку технические, конструктивные и документационные изменения, связанные с усовершенствованием изделия и соответствующей модернизацией.

ГАЛЕРЕЯ ФОТОГРАФИЙ ПРОДУКТА

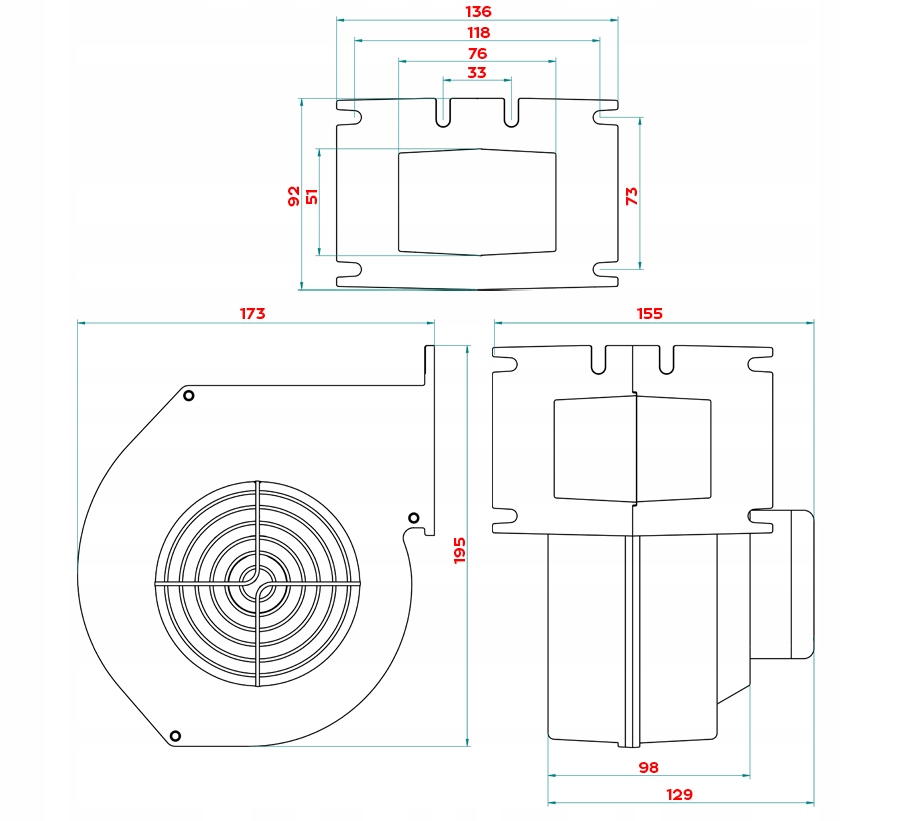

Фланец крепления вентилятора и расстояние между отверстиями стандартизированы и подходят для большинства печей, доступных на польском рынке. Подробный чертеж с размерами прилагается.

КОД СИСТЕМЫ DOMER:10298;
