Конвертер промышленного CAN FD в Ethernet Waveshare

Полная реализация CAN FD и гибкость передачи

Устройство представляет собой профессиональный мост связи промышленного класса, поддерживающий новейший стандарт CAN FD (гибкая скорость передачи данных). Конвертер обеспечивает работу с арбитражными скоростями от 5Кбит/с до 1Мбит/с и передачу данных (Data Domain) в диапазоне от 100Кбит/с до 5Мбит/с. Модуль полностью обратно совместим со стандартом CAN 2.0A/2.0B. Благодаря использованию эффективного процессора устройство поддерживает расширенную фильтрацию ID-кадров (до 32 групп, стандартные/расширенные) и настраиваемую упаковку кадров (по времени или количеству), что позволяет точно управлять сетевым трафиком и снижать нагрузку на канал.

Расширенные режимы преобразования и Modbus

Конвертер предлагает пять специализированных режимов работы: прозрачная передача, прозрачная передача с ID, преобразование стандартных протоколов, преобразование пользовательского протокола и Modbus Режим шлюза. В режиме Modbus устройство действует как шлюз, позволяя сопоставлять регистры Modbus TCP с кадрами CAN FD и наоборот, поддерживая как главный, так и подчиненный режимы. На стороне сети (Ethernet RJ45 10/100M) поддерживаются протоколы TCP-сервера, TCP-клиента, UDP-сервера и UDP-клиента. Кроме того, поддержка пакетов Heartbeat и регистрации обеспечивает непрерывность и отслеживаемость соединений в системах SCADA.

Промышленная защита от ЭМС/ESD

Ключевым аспектом критически важных приложений является устойчивость к помехам. Порты устройства имеют многоступенчатую защиту: изоляцию от электростатического разряда до 8кВ (воздух)/6кВ (контакт), защиту от перенапряжения для источника питания до 2кВ (синфазный режим) и портов связи до 2кВ. Преобразователь предназначен для работы при экстремальных температурах от -40°C до 85°C, а широкий диапазон напряжения питания 9–36 В постоянного тока позволяет осуществлять прямое подключение к типичным шинам питания в шкафах управления. Корпус предназначен для установки на стандартную DIN-рейку шириной 35 мм.

Подробный список функций

✓ Стандарт CAN: Полная поддержка CAN FD (с коммутацией BRS) и CAN 2.0A/B

✓ Скорость CAN FD: Домен данных до 5 Мбит/с, Арбитражный домен до 1 Мбит/с

✓ Интерфейс Ethernet: 10/100 Мбит/с Автоматический MDI/MDIX, магнитная изоляция

✓ Шлюз Modbus: Преобразование CAN в Modbus TCP (главный/ведомый)

✓ Фильтрация идентификаторов: До 32 групп фильтров, стандартная/расширенная поддержка кадров

✓ Упаковка кадров: Настраивается по времени задержки или количеству кадров

✓ Терминация CAN: Встроенная Резисторы 120 Ом, переключаемые DIP-переключателем.

✓ Питание и окружающая среда: 9–36 В постоянного тока, работа при температуре -40–85 °C.

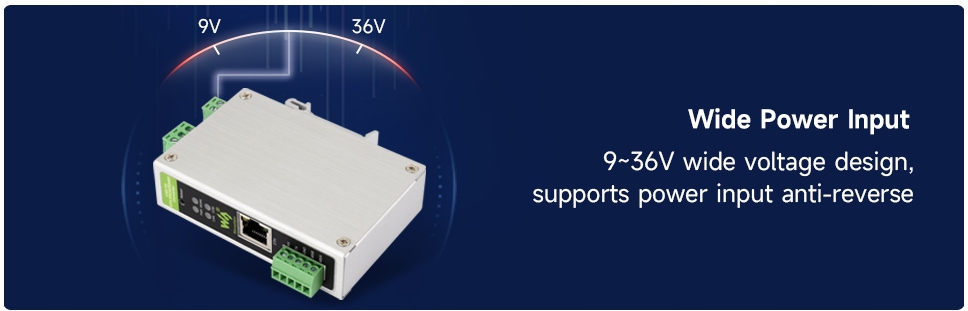

Широкий диапазон входного напряжения. Широкий диапазон напряжений: 9–36 В, поддержка защиты от обратной полярности источника питания.

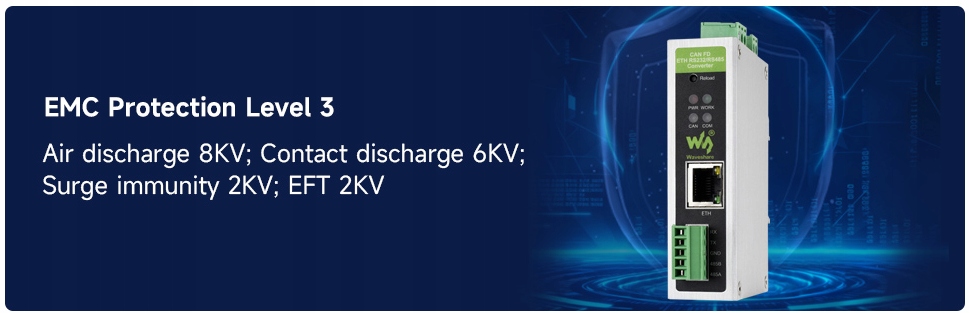

Уровень защиты ЭМС 3 Разряд воздуха 8 кВ; Контактный разряд 6кВ; Устойчивость к перенапряжению (перенапряжение) 2кВ; EFT (быстрые переходные процессы) 2кВ

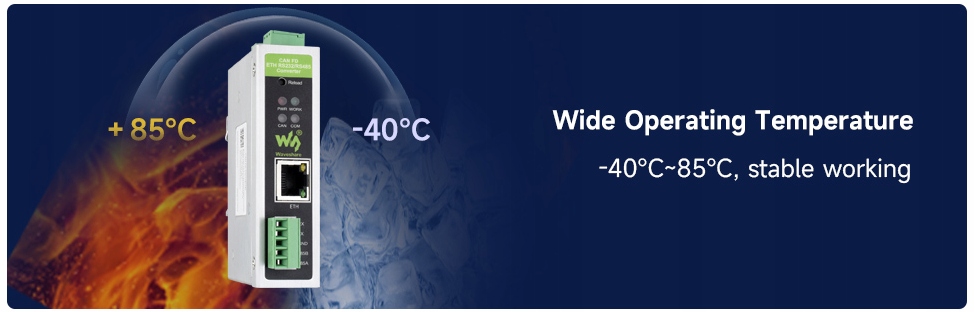

Широкий диапазон рабочих температур -40°C~85°C, стабильная работа

Двойной сторожевой таймер Аппаратный и программный сторожевой таймер обеспечивает стабильную работу.

Интерфейсы и связь

• Порт CAN: 1 канал, 3-контактный винтовой разъем (H, L, GND), поддержка CAN FD / CAN 2.0A / CAN 2.0B
• Скорость передачи данных CAN (арбитражный домен): 5 Кбит/с – 1 Мбит/с
• Скорость передачи данных CAN FD (данные) Домен): 100 Кбит/с – 5 Мбит/с
• Порт Ethernet: RJ45 10/100 Мбит/с, автоперекрестие MDI/MDIX
• Оконечный резистор CAN: встроенные 2 x 120 Ом, настраиваемый DIP-переключатель

Программное обеспечение и функции

• Режимы сети: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент
• Протоколы преобразования: прозрачный, прозрачный с идентификатором, стандартный, Modbus TCP, пользовательский протокол
• Конфигурация сообщений: до 64 отправляемых и 64 получаемых сообщений
• Идентификатор фильтрации: стандартные кадры, расширенные кадры или собственный идентификатор (до 32) группы)
• Конфигурация устройства: хост-программное обеспечение (ПК) или AT-команды

Питание, защита и окружающая среда

• Напряжение питания: 9–36 В постоянного тока (винтовой разъем)
• Защита от электростатического разряда: разрядный воздух 8 кВ, контакт 6 кВ
• Защита от перенапряжения: источник питания 1–2 кВ, CAN и Ethernet 2 кВ
• EFT/Защита от импульсных помех: источник питания 2 кВ, CAN/ETH 1 кВ
• Диапазон рабочих температур: -40℃ – 85℃
• Рабочая влажность: 5% - 95% относительной влажности (без конденсации)

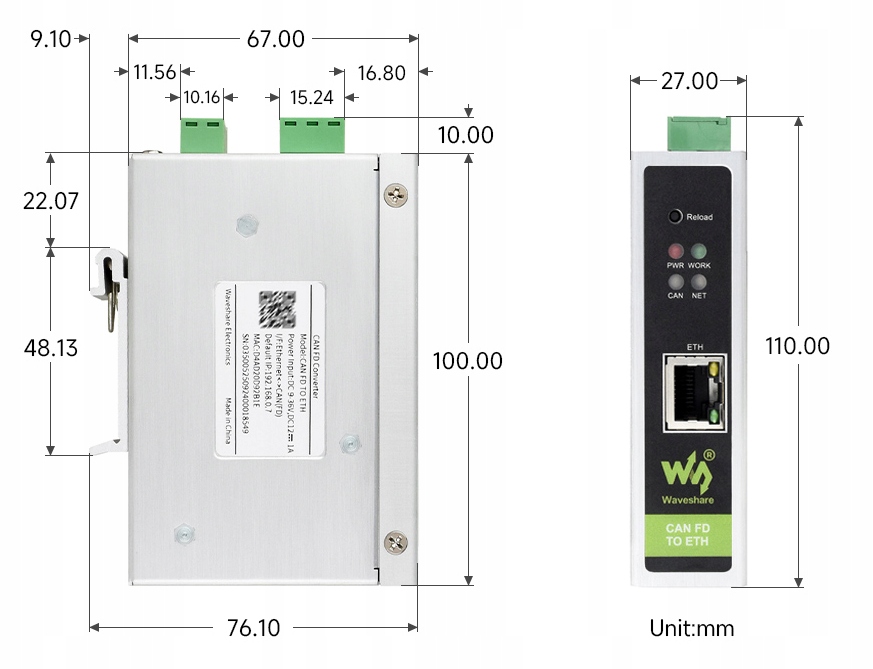

Размеры: 110 × 27 × 85,6 мм

В комплект входит:

1 преобразователь CAN FD в Ethernet

1 оригинальная упаковка
