ProRock RS232 MAX3232 3,3 В/5 В DB9 UART

Код: 18379121198

Как заказать

451 грн

Цена указана с доставкой в Украину

Товар есть в наличии

КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?

Заказывайте большое количество товаров у этого продавца

ВСЕ ТОВАРЫ ПРОДАВЦА №48535869

Информация

Время доставки: 7-10 дней
Состояние товара: новый
Доступное количество: 13

Описание

Приобретая «ProRock RS232 MAX3232 3,3 В/5 В DB9 UART», вы можете быть уверены, что данное изделие из каталога «Компьютеры» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

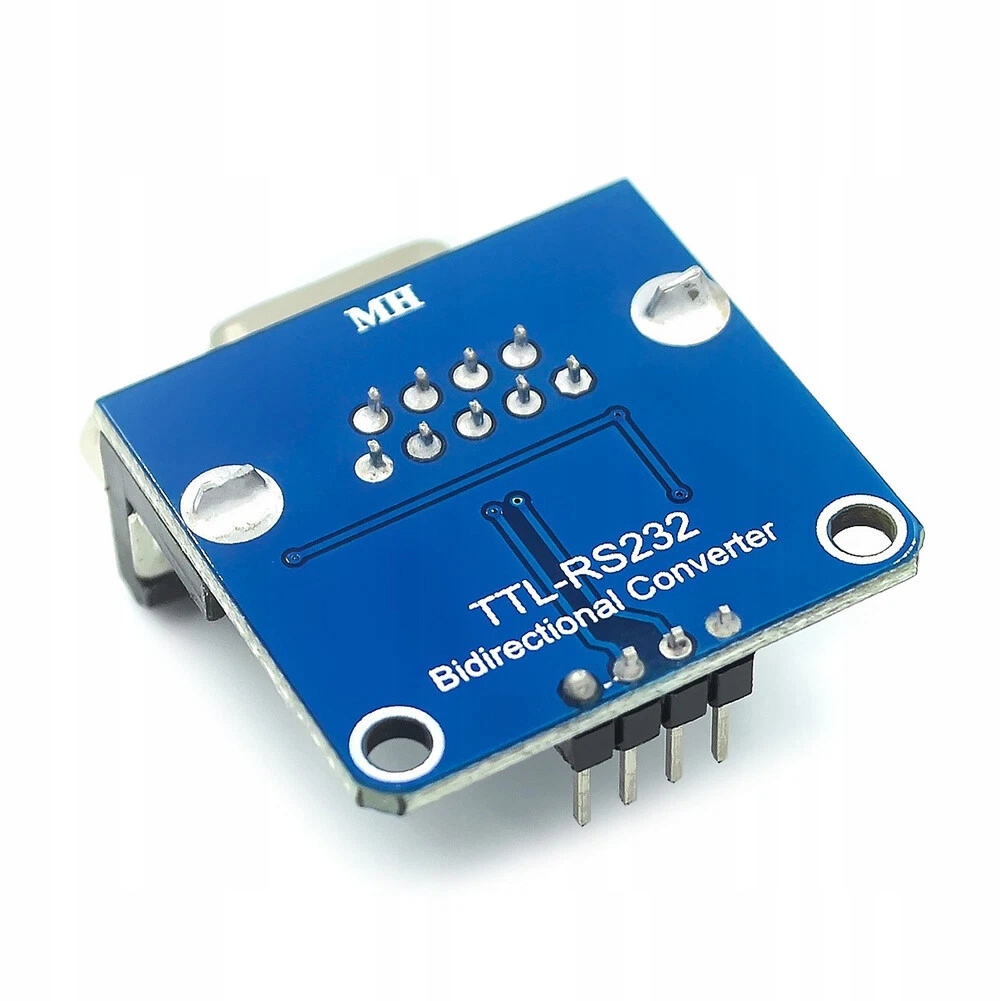

Модуль преобразователя RS232 в TTL ProRock MAX3232 с UART DB9 3,3 В/5 В

MAX3232 | RS-232 ⇄ ТТЛ | 3,3 В/5 В | ДБ9 | до 230400 бит/с | 33 × 32 × 16 мм

Модуль ProRock RS232 to TTL представляет собой компактный преобразователь уровня напряжения, обеспечивающий связь между стандартными устройствами RS-232 и логикой TTL, используемой в микроконтроллерах. Система основана на проверенном трансивере MAX3232, обеспечивающем постоянную двустороннюю передачу данных. Продукт предназначен для людей, создающих проекты с использованием платформ Arduino, ESP32, STM32, Raspberry Pi или других микроконтроллерных систем, требующих подключения к компьютеру или промышленному устройству, оснащенному последовательным портом DB9.

Модуль оснащен разъемом DB9, обеспечивающим прямое подключение к порту RS-232, и светодиодами, указывающими активность передачи TX и RX, что облегчает отладку и проверку связи. Совместимость с логикой 3,3 В и 5 В обеспечивает универсальное использование в различных электронных проектах.

Основные функции

<ул>

Преобразование RS-232 в TTL: безопасное преобразование уровней напряжения, обеспечивающее связь между устройствами с различными логическими стандартами.

Приемопередатчик MAX3232: использование проверенной в отрасли системы с низким энергопотреблением гарантирует работоспособность передачи.

Совместимость по напряжению: поддержка логики 3,3 В и 5 В позволяет работать с большинством современных микроконтроллеров.

Разъем DB9: возможность прямого подключения кабеля RS-232 без дополнительных переходников.

Светодиоды TX/RX: визуальная индикация передаваемых и полученных данных облегчает диагностику соединения.

Компактная конструкция: небольшие размеры позволяют устанавливать непосредственно за разъемом DB9.

Защита от электростатического разряда: защита системы от электростатических разрядов повышает устойчивость в промышленных условиях.

Принцип работы

В модуле используется микросхема MAX3232 для двунаправленного преобразования уровней напряжения между стандартом RS-232 и логикой TTL. Сигналы RS-232 с амплитудой от -15 В до +15 В преобразуются в уровни TTL (0 В/3,3 В или 0 В/5 В) и наоборот. Внутренние генераторы нагрузки системы MAX3232 вырабатывают напряжение, необходимое для передачи RS-232, от источника питания 3,3 В или 5 В. Модуль поддерживает два независимых канала передачи и приема, обеспечивая полнодуплексную связь. Светодиоды, подключенные к линиям TXD и RXD, мигают во время передачи данных, указывая на активность в каждом направлении связи.

Технические характеристики

<ул>

Тип продукта: Модуль преобразователя RS-232 в TTL.

Система управления: MAX3232

Напряжение питания: 3,3–5,5 В постоянного тока.

Потребление тока: прибл. 6 мА

Логический интерфейс: TXD, RXD, VCC, GND (TTL)

Разъем RS-232: DB9 (розетка или штекер в зависимости от варианта)

Поддерживаемая скорость передачи: до 230–400 бит/с.

Защита от электростатического разряда: ±15 кВ

Количество контроллеров/приемников: 2 контроллера, 2 приемника.

Размеры: прибл. 33 × 32 × 16 мм.
