Конвертер ProRock RS422 MAX429 2,5 Мбит/с, 15 кВ, ESD, 1000 м

Код: 18379388051
Как заказать
592 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №48535869
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 5

Покупая «Конвертер ProRock RS422 MAX429 2,5 Мбит/с, 15 кВ, ESD, 1000 м», вы можете быть уверены, что данный товар из каталога «Компьютеры» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Конвертер ProRock RS422 MAX490 TTL UART 2,5 Мбит/с, 15 кВ, ESD, 1000 м

MAX490 | RS422 ↔ ТТЛ | Полнодуплексный | до 2,5 Мбит/с | дальность действия до 1000 м | ЭСР 15 кВ | оконечная нагрузка 120 Ом | 5В

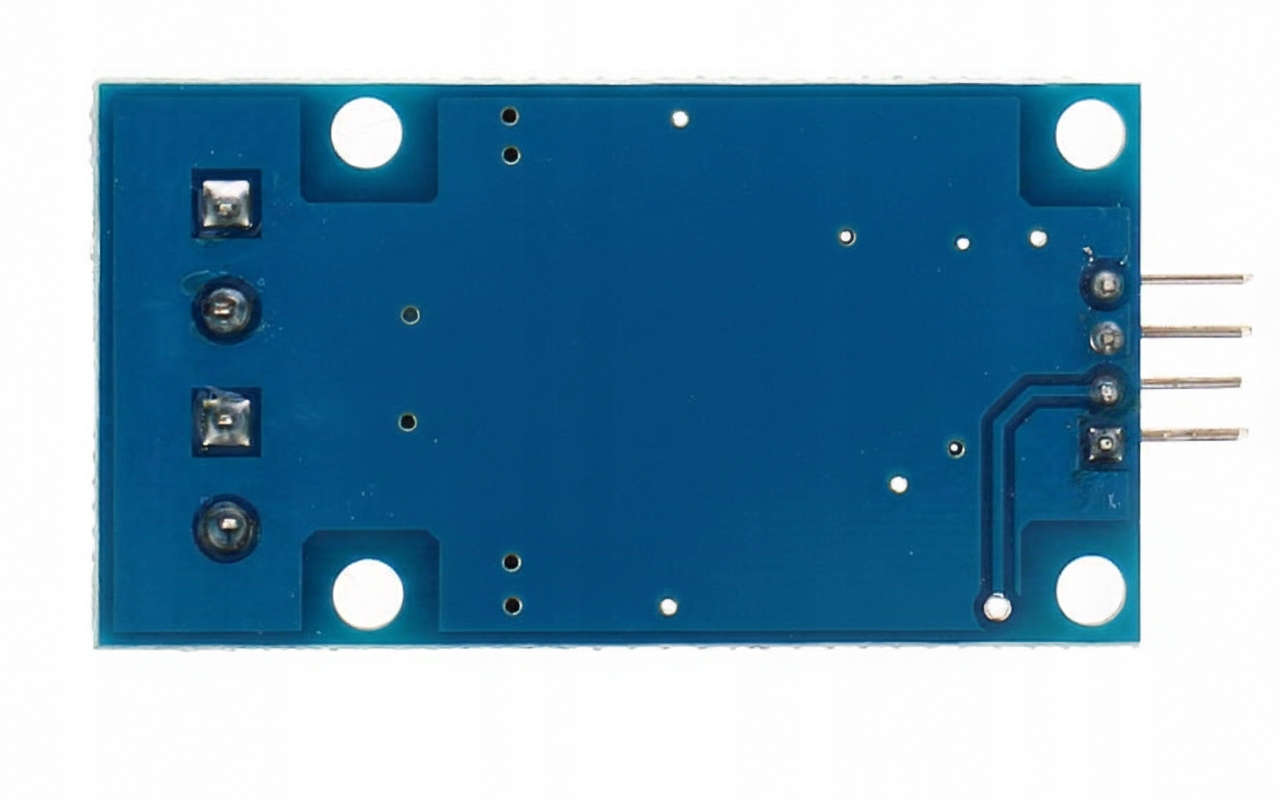

Модуль ProRock RS422 to TTL представляет собой преобразователь дифференциальных сигналов RS422 to UART TTL, предназначенный для двунаправленной последовательной связи на большие расстояния в промышленных средах. Устройство обеспечивает взаимодействие дифференциальных линий RS422 с микроконтроллерами и встроенными системами с использованием стандартных последовательных сигналов RXD/TXD.

Модуль оснащен системой MAX490 и многоуровневой защитой, включая защиту от электростатического разряда, TVS-диоды и токоограничивающий резистор. Встроенная терминация и светодиоды, сигнализирующие о работе, дополняют функциональность устройства.

Основные функции

<ул>
  • Интерфейс RS422: дифференциальная передача сигналов, обеспечивающая постоянную передачу на большие расстояния.
  • Полнодуплексный режим: двунаправленное преобразование RS422 в TTL без переключения направления передачи.
  • Чип MAX490: высококачественный приемопередатчик RS422/RS485, обеспечивающий постоянную связь.
  • Защита от электростатического разряда: защита системы от электростатического разряда.
  • TVS-диоды: подавление перенапряжений и скачков напряжения в линиях электропередачи.
  • Ограничительный резистор: встроенный резистор для защиты от перегрузки по току.
  • Оконечная нагрузка 120 Ом: резистор, согласующий импеданс линии, для уменьшения отражения сигнала.
  • Светодиоды: индикаторы питания, активности передачи и приема данных.
  • Совместимость TTL 5 В: Контакты RXD/TXD работают на логическом уровне пять Вольт.

    • Принцип работы

    Преобразователь преобразует дифференциальные сигналы RS422 в однопроводные сигналы UART TTL и наоборот. В дифференциальных линиях RS422 для каждого направления передачи используется пара проводов, что обеспечивает устойчивость к электромагнитным помехам на больших расстояниях. Система MAX490 преобразует дифференциальные сигналы в логические уровни TTL, совместимые с выводами RX/TX микроконтроллеров. Встроенная оконечная нагрузка 120 Ом согласовывает импеданс линии, устраняя отражения сигнала в топологиях, требующих оконечной нагрузки на шине.

    Технические характеристики

    <ул>
  • Тип модуля: Преобразователь RS422 ↔ TTL (UART).
  • Основной чип: MAX490
  • Режим связи: полнодуплексный (двусторонний)
  • Максимальная скорость передачи: до 2,5 Мбит/с.
  • Дальность передачи: до 1000 м (типично, зависит от кабеля и окружающей среды)
  • Защита от электростатического разряда: 15 кВ
  • Дополнительная защита: TVS-диоды, ограничительный резистор 10 Ом.
  • Оконечная нагрузка: встроенная 120 Ом.
  • Боковое питание TTL:5 В постоянного тока.
  • Логический уровень TTL: 5 В RXD/TXD
  • Размеры плитки: примерно 50 × 27 мм.

    • Распиновка

    <ул>
  • Страница RS422: дифференциальные линии (стандартно отмечены A/B и Y/Z, маркировка может отличаться)
  • Страница TTL: RXD, TXD, GND (сигналы UART) и источник питания 5 В.

    • Примечания

    <ул>
  • Чтобы обеспечить оптимально эффективную передачу на большие расстояния, рекомендуется использовать витую пару и правильное заземление системы.
  • Оконечная нагрузка 120 Ом должна быть включена только в топологиях RS422, требующих оконечной нагрузки шины.
