Рег. Autotransformer M10-522-50 250/20 5KVA MCP
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «Рег. Autotransformer M10-522-50 250/20 5KVA MCP», вы можете быть уверены, что данное изделие из каталога «Трансформаторы» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Autotransformer Reg. M10-522-50 250/20 5KVA MCP
- Вход - кабель питания.
банановые розетки Exit-4 мм (кроме M10-522-50), сетевые розетки (кроме M10-522-
05 и M10-522-50) лабораторные зажимы (только M1-522-50).
Высокая эффективность и удобство использования.
Компактная конструкция.
Введение
M10-522 Автотрансформаторы представляют собой компактные устройства, характеризующиеся относительно низким весом и надежной работой.
Эти устройства используются в лабораториях, школах и т. Д., где бы ни была настройка переменного напряжения, в том числе для контроля температуры, управления скоростью, освещения мощности и т. Д.
Autotransformers M10-522 оснащены шнуром питания на входе и на выходе в 4-миллиметровом банановом розетке (в дополнение к лабораторным зажимам M10-522-50) и сетевым розеткам (доступны только в моделях M10-522-10, M10-522-20, M10-52-30), в дополнение, в AutoTranmer Shourning.
Любой автотрансформатор оснащен предохранителем, который защищает от перегрузки.
спецификация
Входное напряжение 220/230VAC
Выходное напряжение 0 ~ 250Vac
Строительство
Autotransformer - это трансформатор, в котором первичная обмотка также является вторичной.
Основная обмотка имеет постоянные выходы, в то время как один из вторичных обмотков подвижен (углеродная щетка сдвинулась после обмотки). Это обеспечивает плавное регулирование выходного напряжения. Электрическая диаграмма Autotransformer представлена ниже чертежа.
Технические характеристики
- Autotransformer
Функции
Входной кабель питания, заканчиваемый сетевым подключением
Выходные сокеты - безопасные бананы 4 мм
230В.0-250v
rated power
5000 ВА
max fase
Одиночная фаза
- Производитель
MCP
erovic
waru
подлежит директиве Weee 2002/96/EC (утилизация)

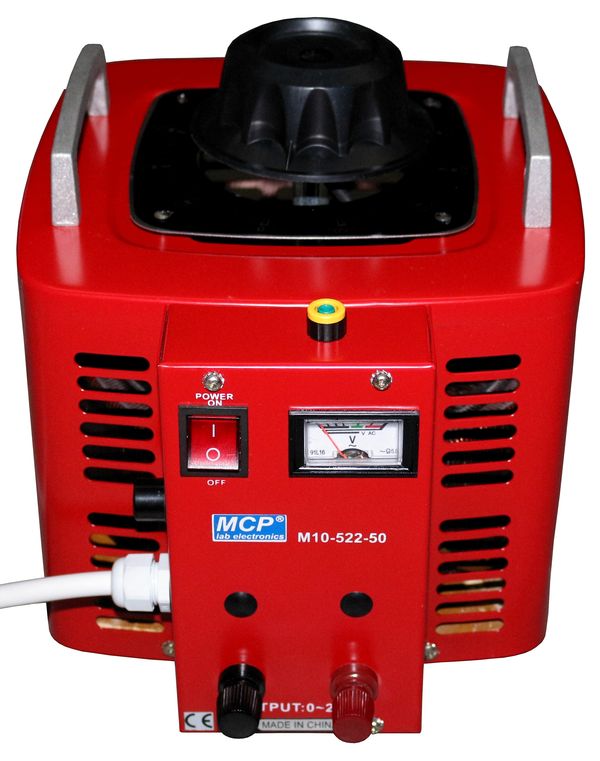

- Появление передней пластины Autotransformer
1.
3. Привязка предохранителя
4. Переключатель/переключатель
5. Руть регулировки регулировки выходного напряжения
6. Включаемое напряжение, указывающее на выходное напряжение
7. Шкала, указывающая на выходное напряжение
8.
Установка
1. Установите ручку регулировки Autotransformer в 0 В (масштаб на верхней части
корпус устройства).
2. Подключите плагин шнура питания к сетевой розетке
Установка подачи - сетевая розетка должна быть оснащена защитной желтой
подключен к защите PE по установке. M10-522-50 оснащен
Кабель питания без заглушки - должно быть предоставлено определенное и правильное соединение: кабель
Зелено-желтый PE, нейтральный N, коричневая фаза L. В случае
Соединение с двумя проводной сетью, используйте дополнительное соединение
Автотрансформатор с локальным заземлением с использованием заземляющего розетки
На корпусе автотрансформатора.
3. Следует помнить, что когда автотрансформатор включен, он изначально течет
Ток зарядки магнитной цепи, который затем устанавливается на уровне ок. 0,2%
Оцененный ток. Это может вызвать предохранители или безопасность. W
В этом случае следует использовать в системе предохранителя/безопасности для
более оцененный ток или другие характеристики (задержка).
4. Подключение и отключение автотрансформатора от сети всегда следует делать после
Убедитесь, что вывод автотрансформатора не обременен, а ручка регулировки
установлен в позиции 0В.
