Micropessor Fan Regulator RT-10 Дизайн титана (скрытая версия)

RT-10-RPM Регулятор, используемый для вентиляторов до 400 Вт. RT-10:

-smooth Регуляция диапазона скорости вентилятора.

-Information на панели управления с диапазоном вращения, в настоящее время реализованного вентилятором (светодиоды или цифрового дисплея)

-В режиме обслуживания-возможность выбора регулятора рабочих параметров для типа двигателя, используемого в вентиляторе

с максимальной мощностью 400 Вт. Регулятор адаптирован для сотрудничества с такими одуванчиками, оборот, оборот зависит от эффективного напряжения двигателя вентилятора. Исполнительным элементом регулятора является TRIAC, который контролируется под соответствующим фазовым углом в отношении напряжения сети, управляет двигателем вентилятора.

Спецификация

• Дизайн: светодиод проектирования титана
• Максимальная мощность подключения: 400 Вт
• Потребление мощности: 1 w
• Тип жилья: скрыто

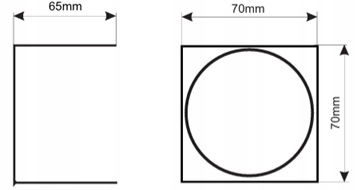

• мм
• Спасение питания: 230 В 50 Гц

Сервис регулятора

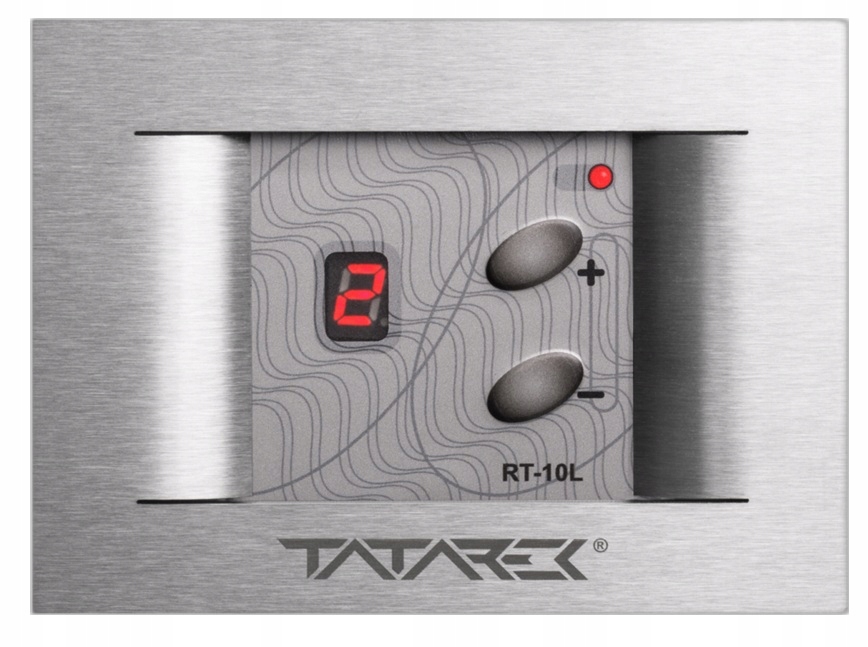

На рабочем столе слева находится дисплей (одна цифра), сигнализирующая на степень управления. С выключенным вентилятором, количество дисплея погашено. Затем, когда скорость вентилятора увеличивается, на дисплее отображаются следующие цифры. Число «1» означает минимальную скорость, максимальную текучесть кадров 9 дюймов.

Справа на рабочем столе есть лампа, сигнализирующая о наличии источника питания на регулятор и две кнопки (+), (-), чтобы изменить скорость вентилятора. С помощью кнопки (+) вы можете увеличить скорость вентилятора (-) кнопка используется для их уменьшения до выключения.

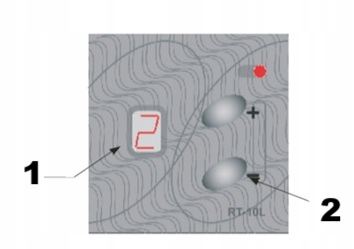

Показать передачу сигналов на стадии управления воздуходувка

Лампа сигнализирует о наличии источника питания

Ключи увеличения и уменьшения скорости меча

Сервисный режим «Выбор типа воздуходувки»

Чтобы обеспечить сотрудничество регулятора с возможным диапазоном воздуходувок, регулятор был оснащен двумя алгоритмами управления. Алгоритм должен быть произведен установщиком контроллера во время первого запуска. Вход в режим обслуживания производится путем удержания ключа + при обеспечении напряжения питания регулятору.

Лампы, определяющие тип воздуходувки

Удерживание ключа при обеспечении напряжения мощности для регулятора

С ключом (-) мы меняем тип воздуходувки. Текущий тип воздуходувки отображается на дисплее. Если вы не нажимаете клавишу в течение восьми секунд, регулятор вступает в нормальную работу.

Примеры воздуходувок:

• Введите сначала (мигающая лампа 1 ) аналогично

Информация о сборке регулятора

для правильной сборки устройства будет необходимо:

• отвертка с электрической изоляцией Ø 2,5 мм с плоским наконечником
• Отвертка с электрической изоляцией Ø 2,5 мм с тевтоническим наконечником № 0

также может быть полезен:

• Выбор с тонкими кончиками и электрической изоляцией ручек

Рекомендуемые кабели для подключения периферийных устройств к регулятору:

• Кабель питания: ссылка 3 x 0,75 мм²

Сборка регулятора должна проводиться с должной осмотрительностью, с особым акцентом на правила безопасности (электрические устройства) и быть осторожным, притягивая контакты в кубиках регулятора во время установки кабелей, так что они не механически повредят их в результате применения слишком большой силы.

важные рекомендации по сборке

Перед установкой регулятора убедитесь, что источник питания в здание будет безопасным, в то время как, если здание временно доведено до напряжения «конструкция», помните, когда оно переключается на соответствующее напряжение, чтобы отключить кабели напряжения от регулятора !!! Вы также должны помнить об абсолютном подключении заземляющего кабеля !!!

Регулятор должен быть установлен в месте, не подверженном воздействию повышенной температуры O (выше 40 ° С), так как это может отрицательно повлиять на срок службы электронных компонентов регулятора и, таким образом, привести к его повреждению!

Перед подключением регулятора убедитесь, что устройство, которое должно контролировать, не подключено к источнику питания и что напряжение питания составляет 230 В. ! Вентилятор должен быть подключен к источнику питания, используя дифференциальное устройство резки питания в соответствии с применимыми правилами

Электрические параметры вентилятора должны соответствовать техническим данным регулятора (максимальная мощность до 400 Вт). Производитель не несет ответственности за ущерб, вызванные ненормальным использованием регулятора

Установка регулятора

отверстие для регулятора в стене для прикрепления банки

отверстие для регулятора в регпсах для прикрепления банки

Регулятор должен быть абсолютно иметь соединение PE с желто-зеленым гидом.

Пример приложения к существующей системе DGP
