РЕЛЕ АВТОМОБІЛЬНЕ ІМПУЛЬСНЕ БІСТАБІЛЬНЕ 12В 4-DSP 4DSP УМОВНЕ <2с
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 40
Заказывая «РЕЛЕ АВТОМОБІЛЬНЕ ІМПУЛЬСНЕ БІСТАБІЛЬНЕ 12В 4-DSP 4DSP УМОВНЕ <2с», вы можете быть уверены, что данное изделие из каталога «Реле» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
[Внутренний номер: ID1935]
БИСТАБИЛЬНОЕ УСЛОВНОЕ АВТОМОБИЛЬНОЕ РЕЛЕ 4-DSP (<2 с)
Принцип работы:
- После появления управляющего сигнала (импульс +12В, длительностью до 2с) на управляющем входе 1 реле замыкает контакты 3 и 5.
- Повторное появление управляющего сигнала (до 2 секунд) изменит состояние реле на противоположное (выключено), т.е. разомкнет контакты 3 и 5.
Другими словами : каждое появление управляющего импульса (длительностью до 2 секунд) на входе 1 меняет состояние реле на противоположное (закрыто/открыто).
Управляющие импульсы длительностью более 2 секунд игнорируются.
Потеря питания вызывает возврат в исходное состояние (сброс).
p>
Применение:
Реле серии 4D позволяют удвоить функцию бистабильного переключателя, т.е. независимое переключение 2-х приемников тока с помощью 1 бистабильного переключателя.
Кроме того, применение в сочетании с реле серии 4К обеспечивает независимое переключение 2-х приемников тока с 1 моностабильным переключателем.
Параметры:
- Управление катушкой: 11–15 В
- Максимальный ток: 30 А (макс. 420 Вт)
- Количество разъемов: 5 шт.
- Ширина разъемов: 6,3 мм
- Герметичность: IP65
- Работа в диапазоне температур: от -30°С до +70°С

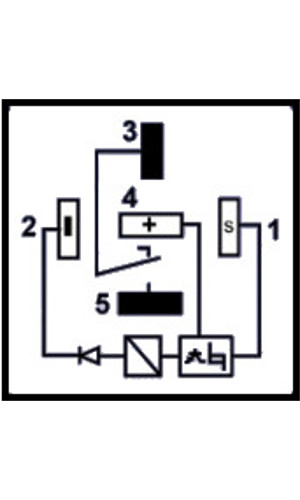

Соединение:
1) Кнопка «+»
2) Мощность «-»
3) НЕТ рабочего контакта
4) Питание «+»
5) НЕТ рабочего контакта
Реле требует постоянного питания на контактах 2 и 4, на контакт 1 подаём управляющий сигнал.
Эффектом срабатывания реле является замыкание и размыкание рабочих контактов 3 и 5.
