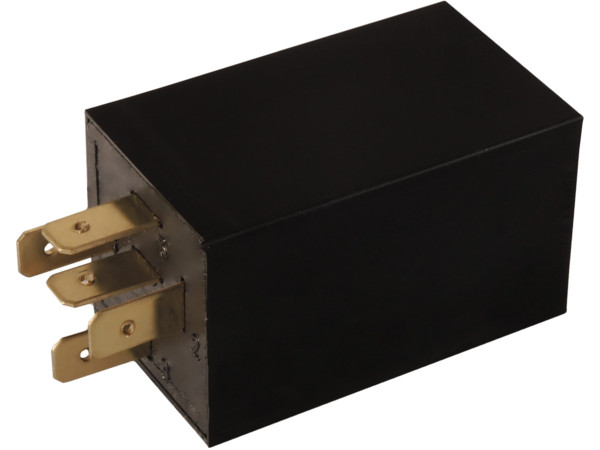

АВТОМОБИЛЬНОЕ РЕЛЕ, УДЛИНЯЮЩЕЕ 3SRP

Принципы работы:

1) После появления управляющего сигнала (+12В) на управляющем входе 1 реле замыкает рабочие контакты 3 и 5.

2) При этом подается управляющий сигнал, контакты 3 и 5 остаются замкнутыми.

3) После исчезновения управляющего сигнала на управляющем входе 1 контакты 3 и 5 остаются замкнутыми в течение установленного времени (от 1 с до 150 с). .

4 ) Если после исчезновения сигнала управления сигнал управления появится снова в течение добавленного времени, реле вернется в состояние «2)».

Параметры:

4 ) Если после исчезновения сигнала управления сигнал управления появится снова в течение добавленного времени, реле вернется в состояние «2)».

Параметры:

4 ) h2>

• Управление катушкой: 11–15 В
• Максимальный ток: 30 А (макс. 400 Вт)
• Регулировка времени продления: от 1 с до 150 с
• Мин. длительность управляющего сигнала: 0,1 с
• Количество разъемов: 5 шт.
• Ширина разъемов: 6, 3мм
• Герметичность: IP65
• Работа в диапазоне температур: от -30°С до +70°С b >

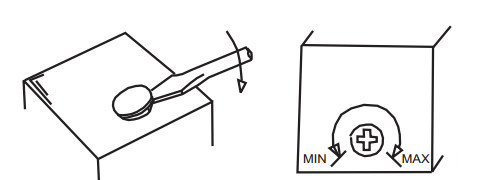

Регулировка времени:

Регулировка времени продления: осуществляется с помощью потенциометра, расположенного в верхней части реле. Доступ к нему возможен снаружи после извлечения заглушки из корпуса. Регулировка происходит в пределах 3/4 оборота.

Соединение:

1) Кнопка «+»

2) Питание «-»

3) НЕТ рабочего контакта

4) Питание «+»

5) НЕТ рабочего контакта

Реле требует постоянного питания на контактах 2 и 4, на контакт 1 подаём управляющий сигнал.

Размеры:
