Modbus POE ETH IO 8CH – Модуль промышленного Ethernet 8DI/8DO с PoE

Код производителя: 33917

Дополнительная информация: https://docs.waveshare.com/Modbus_POE_ETH_IO_8CH

Waveshare Modbus POE ETH IO 8CH — это промышленный модуль цифрового ввода/вывода, оснащенный 8 изолированных цифровых входов (8DI) и 8 изолированных цифровых выходов (8DO). Связь осуществляется через Ethernet с использованием протоколов Modbus RTU и Modbus TCP. Модуль поддерживает питание PoE, соответствующее стандарту IEEE 802.3af, и широкий диапазон напряжения питания 7–36 В постоянного тока.

Благодаря использованию гальванической, оптоизоляции и промышленной защиты устройство хорошо работает в системах автоматизации, мониторинга, управления и промышленной интеграции.

• 8 цифровых входов (8DI) и 8 цифровых выходов (8DO).
• Связь Ethernet с поддержкой Modbus RTU и Modbus TCP.
• Источник питания PoE, соответствующий стандарту IEEE 802.3af.
• Широкий диапазон напряжения питания: 7–36 В постоянного тока.

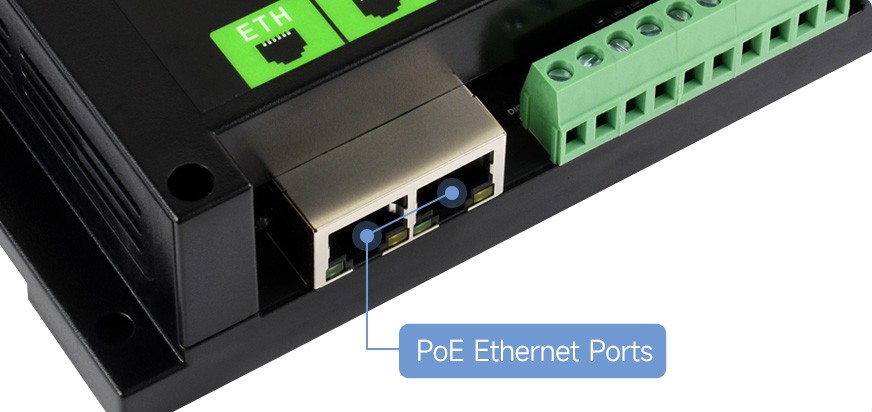

• Два порта Ethernet, обеспечивающие связь и каскадное подключение устройств.
• Поддержка пассивных и активных входов. (PNP / NPN)
• Двунаправленная оптоизоляция цифровых входов
• Изоляция питания и сигналов
• Выходы с открытым стоком с транзисторами Дарлингтона
• Максимальный выходной ток до 500 мА на канал
• Встроенная защита от перенапряжения TVS и самовосстанавливающийся предохранитель
• Функции Flash-ON и Flash-OFF
• Поддержка связи и управление Toggle
• Конфигурация с помощью программного обеспечения или веб-браузера
• Поддержка DHCP и DNS
• Корпус на DIN-рейке

Modbus POE ETH IO 8CH сочетает в себе функции сетевой связи и управления цифровыми входами и выходами в одном устройстве. Модуль оснащен 8 цифровыми входами и 8 цифровыми выходами, что позволяет одновременно контролировать сигналы и управлять исполнительными устройствами.

Поддержка протоколов Modbus TCP и Modbus RTU обеспечивает легкую интеграцию с системами ПЛК, SCADA и HMI. Источник питания PoE, соответствующий стандарту IEEE 802.3af, обеспечивает передачу данных и энергии по одному кабелю Ethernet, упрощая установку и сокращая количество кабелей.

Благодаря гальванической развязке и промышленной защите модуль обеспечивает стабильную и надежную работу даже в сложных промышленных условиях.

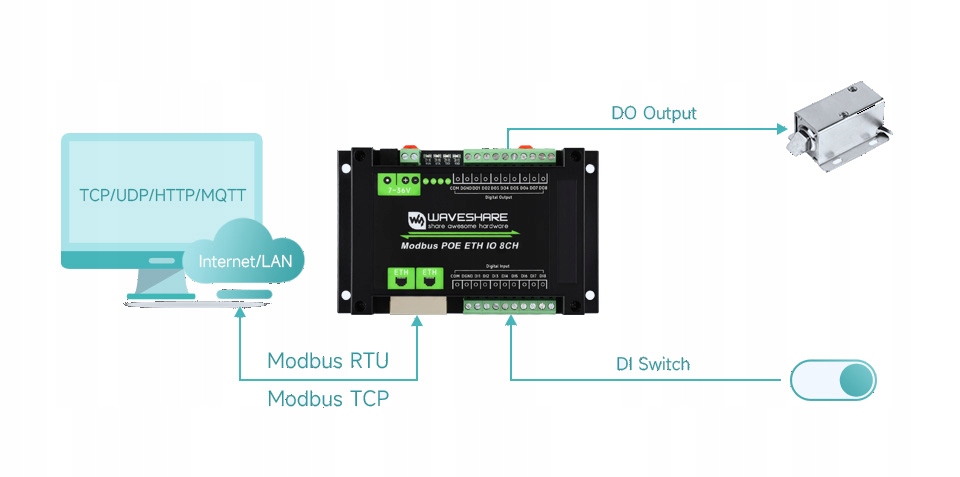

Модуль Waveshare Modbus POE ETH IO 8CH поддерживает множество популярных режимов сетевой связи, поэтому его можно легко адаптировать к различным промышленным приложениям. Устройство поддерживает, среди прочего, режимы TCP-сервер, TCP-клиент, UDP, UDP Multicast, HTTP и MQTT, обеспечивая гибкое соединение с системами управления и мониторинга.

Благодаря использованию протоколов Modbus TCP и Modbus RTU модуль может взаимодействовать с устройствами промышленной автоматизации, такими как контроллеры ПЛК, системы SCADA и панели HMI. Это позволяет считывать состояния цифровых входов, управлять выходами и обмениваться данными через сеть Ethernet.

Поддержка стандартного протокола Modbus облегчает интеграцию устройства с существующими установками без необходимости использования дополнительных преобразователей или специального программного обеспечения.

Несколько вариантов источника питания — широкий диапазон входного напряжения

Модуль Waveshare Modbus POE ETH IO 8CH разработан для гибкой установки и может питаться несколькими различными способами. Благодаря этому устройство можно легко адаптировать к различным системам автоматизации и доступным источникам питания. Устройство имеет классическую розетку постоянного тока, которая позволяет подключать стандартный блок питания с вилкой. Для промышленных установок также доступно винтовое соединение, позволяющее напрямую подключать силовые кабели. Широкий диапазон входного напряжения 7–36 В постоянного тока позволяет работать со многими популярными промышленными и автоматическими установками без необходимости использования дополнительных преобразователей. Кроме того, модуль поддерживает питание через Ethernet PoE, соответствующий стандарту IEEE 802.3af. Благодаря этому по одному сетевому кабелю можно одновременно передавать данные и подавать питание на устройство, что упрощает монтаж, уменьшает количество кабелей и повышает удобство монтажа. Три доступных способа электропитания позволяют использовать модуль как в новых установках, так и при модернизации существующих систем управления.

Блок питания, видимый на фото, в комплект не входит. Он представлен для обозначения возможностей источника питания.

Полностью изолированные цифровые входы и выходы – безопасная работа в автоматизации

Модуль Waveshare Modbus POE ETH IO 8CH оснащен изолированными цифровыми входами и выходами, обеспечивающими стабильную и безопасную работу в промышленных системах. Используемая изоляция помогает защитить электронику устройства от помех, перенапряжений и разностей потенциалов, возникающих в установках автоматизации.

Цифровые входы поддерживают как активные, так и пассивные сигналы, благодаря чему модуль может взаимодействовать с различными типами датчиков и устройств управления. Поддерживаются системы PNP и NPN, что повышает совместимость с популярными элементами промышленной автоматизации.

Каждый вход использует двунаправленную оптическую изоляцию (оптоизоляцию), которая отделяет входные цепи от управляющей электроники. Это решение повышает устойчивость к помехам и обеспечивает надежную работу в сложных промышленных условиях.

Цифровые выходы выполнены по технологии с открытым стоком на транзисторах Дарлингтона, что обеспечивает прямое управление внешними устройствами, такими как реле, электромагнитные клапаны или другие исполнительные механизмы.

Каждый выходной канал может выдерживать нагрузку до 500 мА, что позволяет напрямую подключать многие популярные устройства без необходимости дополнительного управления. модули.
