SZG-2 Сварная машина

Это качество польского качества

.

Объект этого предложения - контроллер промышленного сварки, обеспечивающий профессиональную сварку как простой (1 раза), так и последовательной сварки. Контроллер также разрешает сварку с предварительной дилевой. Встроенный процессор переключается и поворачивает сварку сетевой синусы. Все настройки запоминаются после отключения мощности контроллера.

Контроллер используется для автоматизации времени сварки, обеспечивая повторяемость выполненных сварных швов. Благодаря повторению времени сварки сварные швы являются правильно, хорошего качества, и, конечно, они повторяются, то есть все в данной серии, конечно же, предполагают, что другие параметры сварки (например, электричество) не были изменены в то же время.

.

время сварки может быть установлено в диапазоне от 0,02 до 60 секунд с шагом 0,02 с. контроллер оснащен современным процессором, который начинает и заканчивает процесс сварки на пике синусоидов и использует полные периоды напряжения сети 230 В, что облегчает сварку и вызывает, что сварные швы имеют более качественное качество.

.

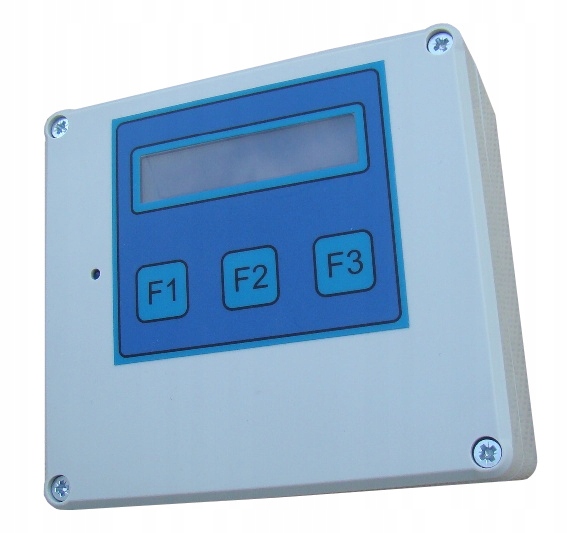

Контроллер очень прост, контроллер имеет ЖК -дисплей, а под ним 3 кнопки: F1, F2 F3. Он также имеет светодиодный сигнальный диод

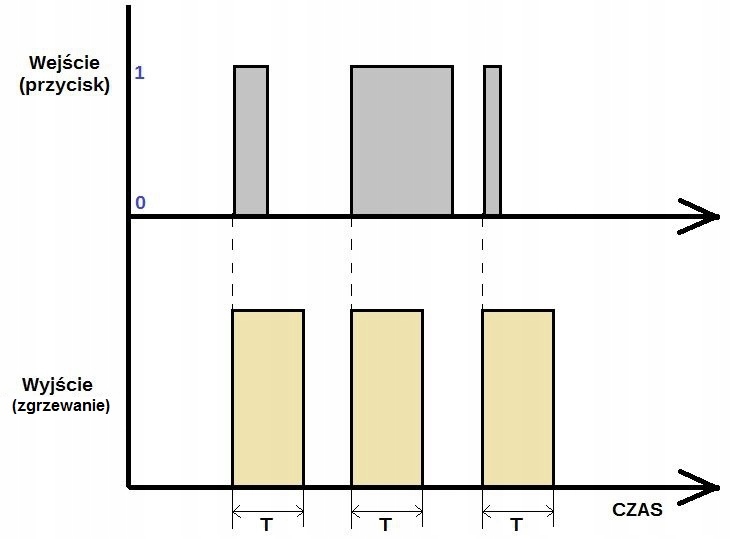

Мы начинаем сварку, нажав кнопку, подключенную к входу «запуска». На этом этапе выходной или трансформатор сварки машины прикреплен к времени, установленному пользователем (в диапазоне от 0,02 до 60 с). Не важно, как долго мы нажимаем кнопку «Пуск» - сварка всегда займет столько времени, сколько пользователь установил, как показано на рисунке рядом с (Time T). В процессе сварки светодиод навсегда загорается, а на дисплее отображается сообщение «сварка». Чтобы установить время сварки, нажмите кнопку F1 (в то время как контроллер находится в режиме ожидания, то есть сварка не находится в стадии реализации, а светодиод погашен), а затем установите время сварки с помощью кнопок F1 и F3 и подтвердите F2.

Сварка обычно начинается сразу после нажатия кнопки «Пуск», но мы также можем начать сварку с задержки. Затем, после нажатия кнопки «Пуск», контроллер задерживает время задержки и только после этого времени поворачивает сварку. Это очень полезно, когда, например, у нас обе руки заняты, и у нас нет, например, кнопка ноги. Затем мы нажимаем начало, и у нас есть время (например, 5 секунд), чтобы спокойно установить электроды сварочной машины. После этих 5 секунд сварка начнется автоматически. Во время задержки светодиоды мигают, а дисплей показывает информацию об включении задержки и его установленном значении. Задержка может быть установлена ​​в диапазоне от 0 до 25 секунд с шагом каждые 0,1 секунды. Чтобы установить задержку, нажмите кнопку F2, в то время как контроллер находится в режиме ожидания (то есть сварка и светодиод не погашен), затем установите время сварки с помощью кнопок F1 и F3 и подтвердите F2. Принцип сварки задерживается на рисунке рядом с ним.

Как вы можете видеть после нажатия кнопки «Пуск», контроллер задерживает время задержки, а затем выполняет один сварка с продолжительностью t.

Контроллер также позволяет автоматическому инструменту серии сварных швов (до 9 сварных швов) после одного нажатия кнопки «Пуск». Чтобы установить количество сварных швов и паузу между отдельными сварными шварами, нажмите кнопку F3, в то время как контроллер находится в режиме ожидания (то есть сварка не преодолена, а светодиод погашает), а затем установите количество сварных швов с 1 до 9 с кнопками F1 и F3 и подтвердите F2. Затем, если вы установите количество сварных швов выше 1, вы также должны установить паузу, то есть длину разрывов между последующими сварными швами в серии. Мы установили его с кнопками F1 и F3 и подтверждаем F2. Время паузы может быть установлено (а также время сварки) в диапазоне от 0,02 до 60 секунд с шагом 0,02 секунды.

.

Например, если мы установим количество сварных швов на 3 и включим начальную задержку (мы также можем полностью их отключить), драйвер будет вести себя так, как будто на рисунке. Таким образом, после кнопки «Пуск» начальная задержка будет проходить один раз, а затем серия из 3 сварных швов со временем и паузы, установленной пользователем, а затем контроллер снова перейдет в режим ожидания.

В режиме ожидания светодиод тусет на ЖК-экране, отображается надпись «ожидание», и метод сварки отображается ниже, то есть, если пользователь устанавливает традиционную отдельную сварку, он будет «сваркой: в 1 раз». В режиме ожидания пользователь может установить параметры, описанные выше. Во время сварки, а также при подсчете предварительной дилай пользователь может остановить этот процесс, нажав кнопку имени, подключенную к входу остановки.

После установки этих параметров вы, конечно, можете продолжить, после подключения контроллера в соответствии с диаграммой рядом с ним. Как вы можете видеть, источник питания подключен к разъему 230VAC (фаза к L, нейтрально, к защитному до 2*PE), в то время как выход, то есть трансформатор сварки машины для выходного разъема (фаза к L, нейтрально до защитного до 2*PE). Кнопка «Пуск» подключена к пусковому разъему и аналогичной дополнительной кнопкой остановки для разъема остановки. Предохранитель с максимум 10А всегда должен быть установлен на линии питания.

У контроллера есть ЖК -дисплей, все сообщения находятся в польском. В режиме ожидания (в режиме ожидания) на экране сообщение «A» отображается как на рисунке рядом с ним.

.

В режиме начальной задержки его установленное значение отображается как в примере «B», в то время как во время сварки, как на примере «c»

Кнопки запуска или остановки должны быть подключены к кнопкам остановки остановки без напряжения. Вы не должны давать каких -либо напряжений снаружи на эти входы! Конечно, будет ли эта кнопка быть кнопкой, ручной кнопкой или, например, Limp, встроенной в машину, она не имеет значения для контроллера. Максимальная выходная нагрузка составляет 12А (20% 2 -й минутный цикл). Все подключения кабеля с контроллером должны быть сделаны с отключенной мощностью 230 В. Только после подключения кабелей и закрытия корпуса источник питания 230 В может прикрепляться.

Технические данные:

- 230 В.

- максимальная выходная нагрузка (Triac) 12a

- Размер контроллера 12,5 x 11,5 см, толщина 6 см.

включен: контроллер, кнопка запуска в инструкциях по кабелю и PDF (отправка по электронной почте).

.

Конечно, в качестве кнопок запуска и остановки вы можете использовать любые временные кнопки плавления, например, нога и т. Д.
