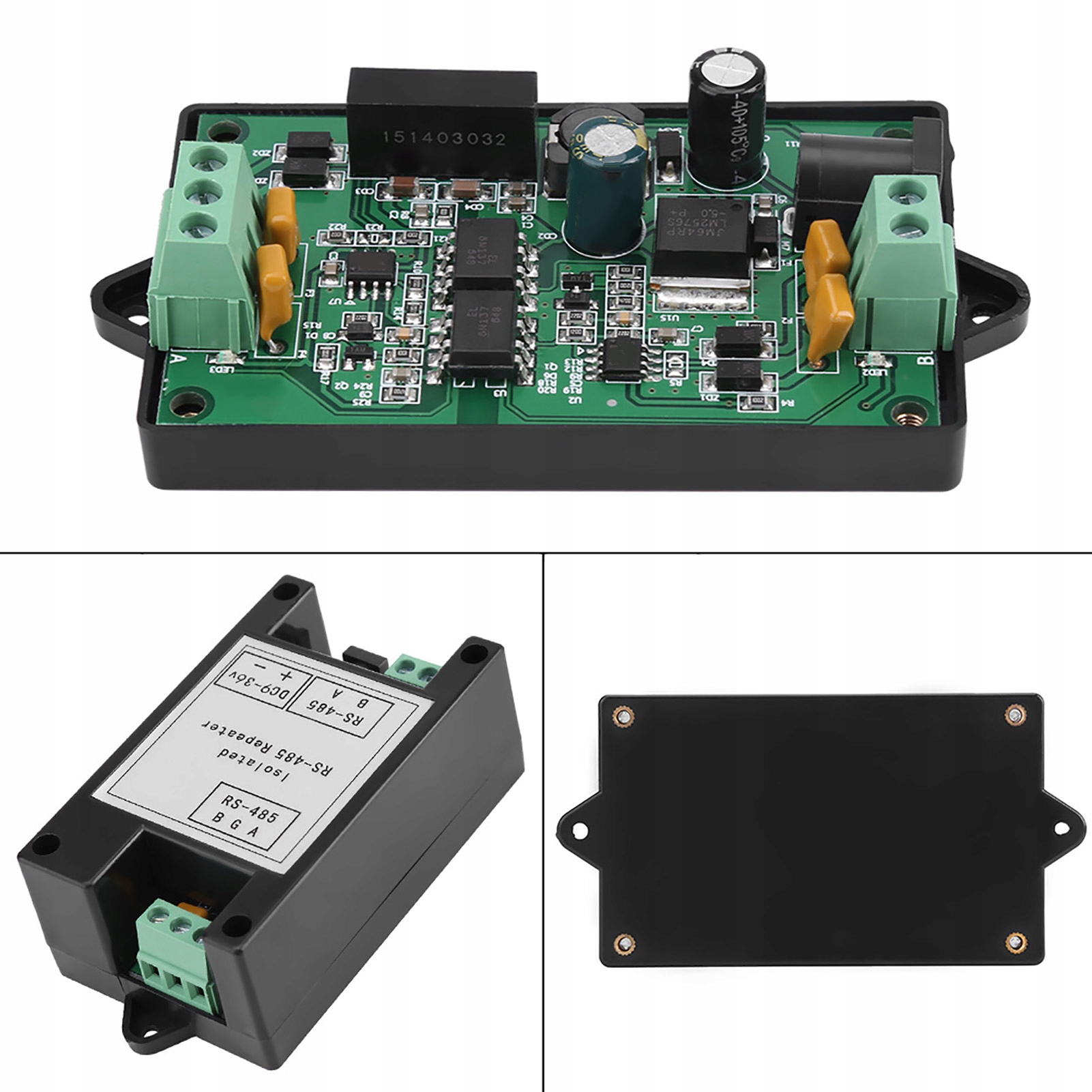

RS485 усилитель усилителя автобуса RS485 с оптоизоляцией

Этот изолированный ретранслятор RS485E является своего рода высокопроизводительным промышленным усилителем и удлинителем сигнала RS485. Он может автоматически обнаружить направление потока данных и скорость передачи связи, не требуя какого -либо управления или согласования сигналов и обеспечения прозрачной передачи данных. Питание и сигнал связи полностью изолированы, с анти -рецессией и статической защитой. Он характеризуется передачей с высокой дистанцией, высокой скоростью, стабильной и надежной производительности. Широко используется в сервисных машинах, системе зарядки карт IC, управления автоматизацией, системы управления доступом, системы парковки, гастрономической системы обслуживания, системы дорожных платов.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Функции:

Промышленный дизайн класса, связь полностью изолирован, стабильная и надежная производительность, скорость передачи составляет до 500 кбит/с.

Встроенный -в высоком качественном изолированном модуле постоянного тока/постоянного тока обеспечивает электрическую изоляцию между портами.

поддерживает связь со многими машинами, может подключаться к 128 узлам, а расстояние передачи составляет до 1200 метров.

Автоматическая технология управления потоком данных автоматически различает и управляет направлением передачи данных.

Многие защитные меры: положительная и отрицательная защита ESD 15 кВ; Два канала телевизора 600 Вт; Работа общения 2,5 кВ.

широкий диапазон мощности от 9 В до 36 В постоянного тока и защита от обратной поляризации.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Технические характеристики: работа: рекомендуемое значение (типичное): 9 В ~ 36 В постоянного тока; Граничное значение: 9 В ~ 36 В. Граничное значение: 0,5 Вт

Рабочая температура: рекомендуемое значение (типичное): -30 ~ 70 ℃; Пограничное значение: -40 ℃ ~ 80 ℃

Отвечает за емкость: рекомендуемое значение (типичное): 1 ~ 128 узлов; Граничное значение: 128 Узел

Расстояние связи: рекомендуемое значение (типичное): 0 ~ 1200 метров; Граничное значение: 1200 метров

Скорость связи: рекомендуемое значение (типичное): 300 ~ 500 тыс. Б. Граничное значение: 500 кбит/с

Примечание:

Рекомендуется использовать оборудование RS485E с рекомендуемым значением для обеспечения долгосрочной стабильной работы. Оборудование не будет повреждено при работе ниже предельного значения, но может привести к ухудшению производительности. Ограниченное значение не должно быть превышено, так как это может нанести ущерб оборудованию.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Примечание по уходу: 1. Кабели связи 485 должны быть измельченным поворотом. Лучше иметь запасной многократный поворот, и общая длина не может превышать 1200 метров.

2. Провода должны быть расположены как можно дальше от кабелей высокого напряжения, они не должны быть параллельными с шнуром питания и не могут быть подключены к пучкам.

3. Автобус 485 должен иметь ручную основную структуру и не может быть звездой или раздвоенным соединением.

4. Усилитель 485 должен использоваться, когда существует более 30 контроллеров, или кабель более 500 метров.

5. Оборудование для снабжения и жилье должно быть хорошо заземленным.

6. Подключите GND всех 485 устройств с помощью экранированного кабеля.

7. Подключите окончательный резистор 120 Обсудите параллельно 485+ (A) и 485- (b) последнего устройства 485. Диаметр от 0,5 до 0,5 до 0,75 квадратных миллиметров, импеданс от 38 до 88 Ом/км, емкость от 30 до 50 Нанофрадоу/км, 20 мм ход поворота (если расстояние кабеля не превышает 500 метров, стандарт может быть достаточно ниже, но это должно быть поворот).

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Предел мастера: состоит из двух или более устройств с физическими соединениями между собой, автобус может быть подключен к 128 устройствам, в отсутствие ретранслятора длина автобуса не превышает 1200 метров. Следующие требования должны быть выполнены:

1. Длина ветви не может превышать 10 метров; Сумма длины автобуса не может превышать 800 метров; Общее количество устройств в филиале не может превышать 50.

2. Все кабели сигналов связи должны быть расположены как можно дальше от источника помех, сигнальная линия должна происходить в слабых скважинах и не может быть параллельна сильным источником питания (например, 220 В питания дома 220 В) или радиочастотного сигнала (например CATV, аудиокабель с большим сигналом) Контакты кабеля должны быть сварены или привинчиваться к соединению и защищены от воды и влаги.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Общая масса сигнала: 1. Все устройства в одном сегменте сети должны иметь гомогенную массу сигнала, чтобы избежать помех в общем режиме. На этом этапе вес сигнала представляет собой массу мощности постоянного тока.

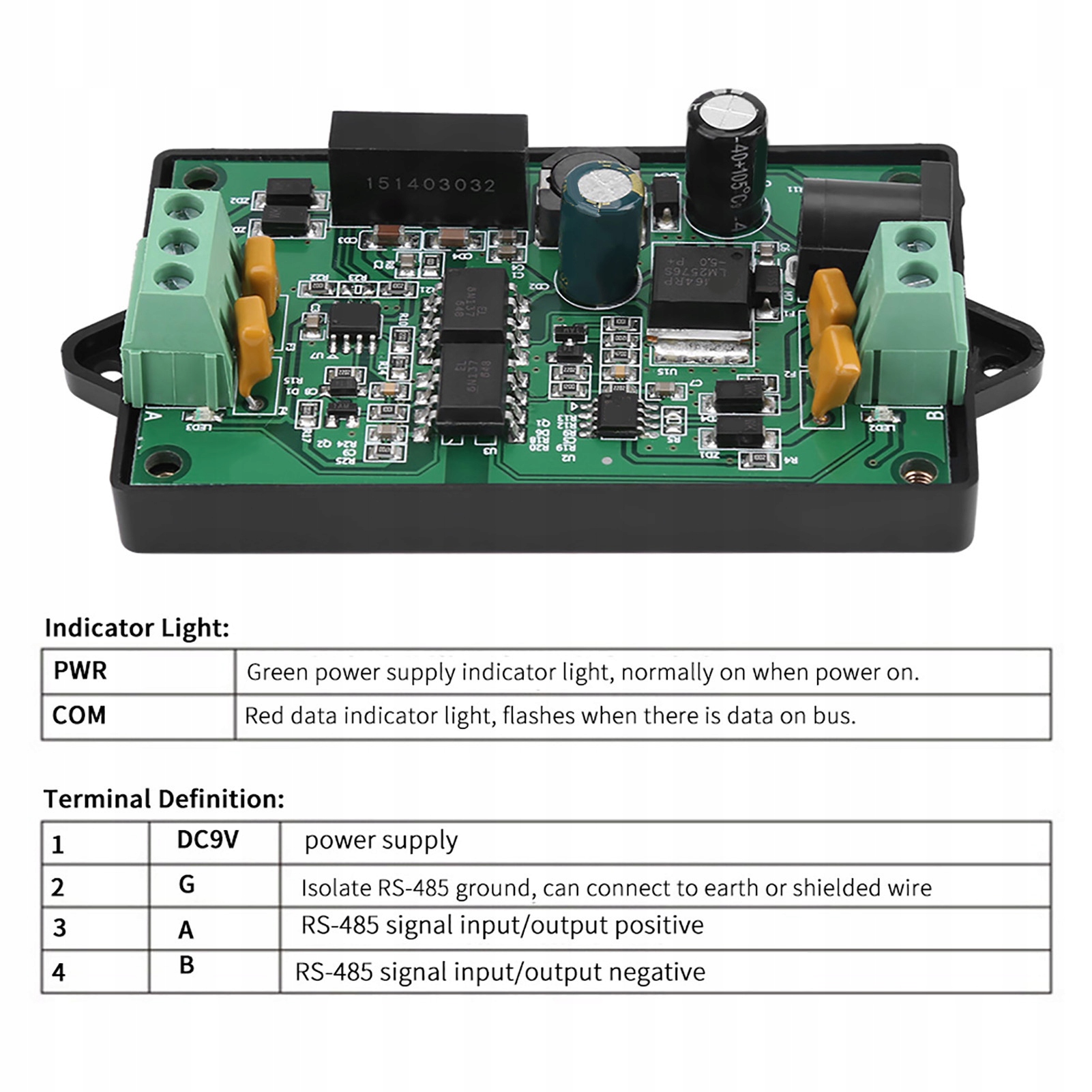

3. В случае использования индивидуального источника питания подключите заземление (черный кабель) всех шинных устройств в одном сегменте сети, чтобы создать общую массу сигнала > PWR: зеленый индикатор питания, обычно включенный при включении питания.

com: Красная лампа индикатора данных мигает, когда есть данные на шине. к заземлению или экранированному кабелю

a: RS-485 вход/выход сигнала

b: Вход/выходной выход RS-485 Отрицательный

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Рекомендуемые методы отладки: убедитесь, что кабель правильна.

1, общая масса: используйте 1 кабель или экранирующий кабель, чтобы подключить GND всех 485 устройств, которые могут избежать разницы в потенциалах, которые влияют на связь между всеми устройствами. Устройство для улучшения качества связи.

3, отсоедините центральный раздел: отключить внутри, чтобы проверить, вызвано ли это слишком большой нагрузкой, слишком большим расстоянием связи или повреждением устройства, которое влияет на весь кабель связи.

4, один кабель: подключите один кабель к устройству, которое можно использовать для устранения, если проводка вызывает ошибку связи. Конвертер влияет на качество связи.

6, отладка ноутбука: убедитесь, что ноутбук нормально общается, вылейте компьютер клиента для общения.

Пакет содержит: 1 x Repeater RS-485
