Солнечный комплект для нагрева воды в котлах ECO Solar Boost PRO 5xPV Mono MPPT 2150W

Самая простая система нагрева воды в бойлерах, представленная на рынке!

Комплект состоит из

b>5 монокристаллических панелей мощностью 430 Вт каждая, преобразователь ECO Solar Boost MPPT-3000 3,5 кВт PRO и комплект кабелей длиной 25 > метры заканчиваются разъемами MC4.

Система проста, требуется всего лишь подключение 5 штук типовых фотоэлектрических панелей с рабочим напряжением около 32В или соответствующего количества других и приемником энергии, например, электрический котел, пол с подогревом.

В комплект входят:

• 5 монокристаллических фотоэлектрических панелей по 430 Вт.
• Солнечный преобразователь ECO Solar Boost MPPT-3000 3,5 кВт PRO.
• Набор 2x 25 шт. -метровые кабели (черный и красный) с разъемами MC4
• Инструкция по установке

Необходимо предоставить собственный комплект для монтажа панелей и котла с ТЭНом и термостатом .

Описание работы системы

Постоянный ток, вырабатываемый солнечными панелями, которые не могут напрямую питать отопительные приборы, преобразуется в переменный ток в преобразователе, который теперь можно используется для питания отопительных приборов.

Максимальная мощность системы составляет 3,5кВт, преобразователь имеет приоритетный выход «1», на котором всегда есть напряжение и зависимый выход «2» «, который включается, когда на выходе «1» не потребляется энергия, и выключается, когда энергия снова извлекается из выхода «1».

Это позволяет подключить два отопительных устройства, например, два котла, один из которых будет нагреваться первым, а другой, когда термостат первого перестанет получать энергию от преобразователя. Благодаря реализованной функции MPPT преобразователь автоматически адаптируется к мощности нагревателя и устанавливает его рабочую точку так, чтобы энергия, получаемая от системы фотоэлектрических панелей, была максимальной.

Внимание! Отопительные устройства с электронными регуляторами могут питаться только от выхода №1.

Солнечный преобразователь ECO Solar Boost MPPT-3000 3,5 кВт PRO

ECO Solar Boost PRO позволяет напрямую использовать системы фотоэлектрических панелей для питания нагревательных устройств, таких как электрические котлы, радиаторы, нагревательные маты, электронагреватели и т. д.

Преобразователь спроектирован и изготовлен в Польше с высочайшим качеством. материалы.

Характеристики:

• Входное напряжение: от 120 до 350 (В постоянного тока)
• Выходное напряжение: от 120 до 350 (В переменного тока)
• Максимальная мощность: 3,5 кВт
• Форма напряжения: модифицированная синусоидальная (высокая эксплуатационная стабильность)
• Функция MPPT
• Подключение фотоэлектрической панели: последовательно или параллельно.
• Защиты: перегрузка, короткое замыкание, тепловая, перенапряжения
• Прочный корпус из стали и алюминия
• ЖК-дисплей (информирующий на постоянной основе о параметрах установки, событиях и нарушениях)
• Охлаждение: активное (вентилятор)

Монокристаллическая фотоэлектрическая панель Tangra S Pro Black N-типа мощностью 430 Вт

Двухслойный двойной моностекленный модуль N-типа черного цвета отличается современным двусторонним технология, которая позволяет дополнительно отбирать энергию из задней части модуля, повышая его эффективность до 30%. Он имеет 30-летний срок службы, что обеспечивает дополнительную мощность на 10–30 % по сравнению с обычным модулем P-типа. Клетки N-типа характеризуются меньшей светодеградацией, что, очевидно, влияет на урожайность.

Этот модуль показывает отличную эффективность с низкой интенсивностью излучения, что делает его эффективным даже в условиях недостаточного солнечного света. Кроме того, лучшее уловление света и его преобразование в электрический ток увеличивает мощность и надежность модуля. Характеризуется одним из самых низких температурных коэффициентов на рынке, что влияет на стабильность мощность.

Оптимизирован конструкция электрические характеристики и более низкий рабочий ток обеспечивают лучший температурный коэффициент и снижают риск возникновения горячих точек. Этот модуль выдерживает максимальные статические нагрузки, в том числе давление снега до 8000 Па и давление ветра до 2400 Па.

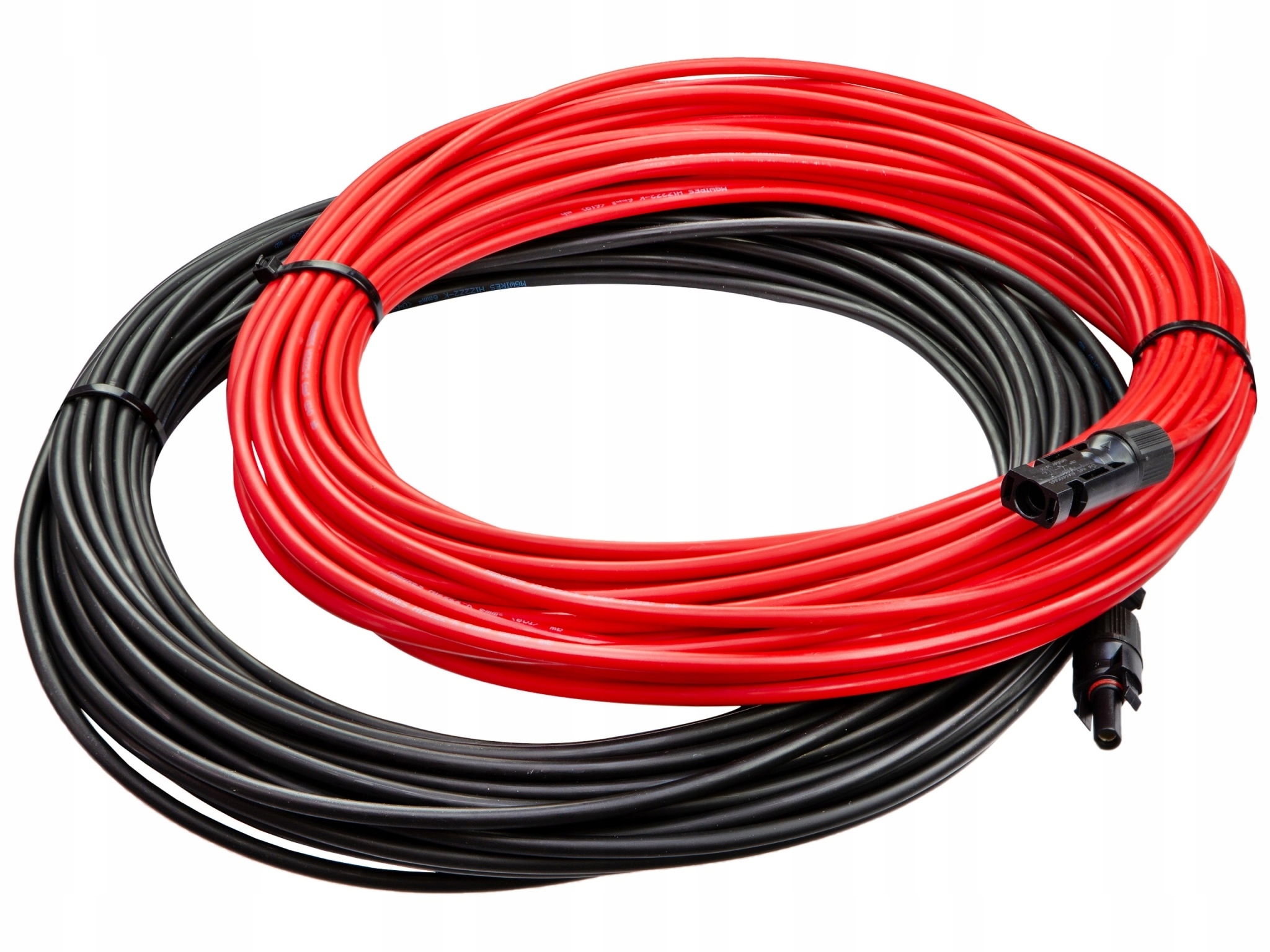

Солнечный кабель H1Z2Z2-K LSZH 1500В постоянного тока 4мм² (черный и красный)

Высококачественный одножильный кабель для фотоэлектрических установок с многопроволочной луженой медной жилой, изолированной и покрытой сшитой безгалогенный пластик. Кабели были изготовлены специально для использования в солнечных батареях и устойчивы к УФ-излучению, химикатам и маслам. Их можно использовать как внутри, так и снаружи помещений.

• Количество и сечение проводников: 1 x 4 мм²
• Внешний диаметр (прибл.) : 5,8 мм
• Номинальное напряжение: 1,5 кВ постоянного тока / 1 кВ переменного тока
• Проводник: многопроволочный, олово -медное покрытие
• Покрытие и изоляция: сшитый полиолефин XLPO
• Низкая эмиссия и токсичность дыма: LSZH/li>
• Рабочая температура: от -40°C до +90°C
• Радиус изгиба: 6 x диаметр
• Стандарты: IEC 62930 / EN 50618
• Срок службы: 25 лет

Безопасность при транспортировке

Во время транспортировки и сортировки посылки часто подвергаются вибрациям, ударам и повреждениям, поэтому для обеспечения максимальной безопасности каждый поддон специально защищен.

Польское производство

Солнечный преобразователь был спроектирован и изготовлен в Польше. В процессе производства использовались материалы самого высокого качества , а конечный продукт подвергался строгому контролю качества.

Уровень качества изготовления не имеет себе равных по сравнению с продукцией, импортируемой из Китая или Тайваня.

О производителе:

AZO Digital — польская технологическая компания, занимающаяся разработкой, производством и внедрением инновационных продуктов в области электроники и энергетики.

Компания присутствует в сферах железнодорожного, автомобильного и морского транспорта и уже более десятка лет занимается созданием и разработкой технологий, используемых в фотоэлектрической промышленности, а также наружном и промышленном освещении.

Все устройства, предлагаемые AZO Digital, характеризуются лучшими, оригинальными техническими решениями. Опытный инженерный состав AZO Digital, применяя стандарты качества, полученные в результате сертификации ISO9001:2008, разрабатывает устройства, отвечающие текущим потребностям рынка.

Вся выпускаемая продукция имеет необходимые допуски и сертификаты безопасности. .

Технические данные — солнечный преобразователь ECO Solar Boost MPPT-3000 3,5 кВт PRO:

• Модель: MPPT-3000 PRO
• Входное напряжение: от 120 до 350 (В постоянного тока) )
• Выходное напряжение: от 120 до 350 (В переменного тока)
• Форма выходного напряжения: модифицированная синусоидальная волна
• Частота выходного напряжения: 50 Гц
• Максимальная мощность: 3500 Вт
• Функция MPPT: да
• Подключение фотопанели: последовательное или параллельное последовательное
• Разъем питания (входной): MC4 - 2 шт< /li> li>
• Выходная розетка 230В: Е (со штырем) - 2 шт.
• Корпус: сталь + алюминий
• Размеры: 320 х 272 х 96 мм
>
• Вес: 4,1 кг
• Защита от перегрузки: да
• Защита от короткого замыкания: да
• Тепловая защита: 80°C
• Защита от перенапряжения: да
• ЖК-дисплей: да
• Рабочая температура: -25°C ~ +55°C
• КПД: >94%
• Охлаждение: активное (вентилятор)
• Степень защиты (IP): IP21

Технические данные — Монокристаллическая фотоэлектрическая панель Tangra S Pro Black N-Type мощностью 430 Вт:

Индекс:

• SS-BG430-54MDH(T)
< /ul>

Электрические характеристики STC:

• Максимальная мощность Pmp: 430 Вт
• Напряжение цепи Voc​: 38,07 В
• Ток короткого замыкания Isc: 14,00 А
• Напряжение в точке максимальной мощности Vmp: 32,49 В
• Ток в точке максимальной мощности Imp: 13,24 А
• КПД модуля ηm: 22,02 %
li>

Электрические характеристики NOCT:

• Максимальная мощность Pmp​: 320 Вт
• Напряжение цепи Voc​: 35,94 В< /li>
• Ток короткого замыкания Isc​: 11,40 А
• Напряжение в точке максимальной мощности Vmp​: 30,41 В
• Ток в точке максимальной мощности Imp​: 10,52 A
• КПД модуля ηm: 22,02%

Рабочие параметры

• Допуск по мощности: (0,+5) Вт
• Максимальное напряжение системы: 1500 В
• Максимальный номинальный ток при последовательном соединении: 30 А
• Рабочая температура: -40~+85°C
• Максимальная нагрузка: 5400 Па / 2400 Па

Характеристики изделия:

• Размеры изделия (длина, ширина и высота): 1722 х 1134 х 30 мм
li>
• Вес: 24,2 кг
• Ячейка: 108 ячеек, N-тип Монокристаллический 182x91 мм
• Переднее стекло: закаленное стекло толщиной 2,0 мм с антибликовым покрытием
• Заднее стекло: закаленное стекло толщиной 2,0 мм
• Рамка: черный анодированный алюминиевый сплав
• Распределительная коробка: IP68, 3 диода
• Кабель: 4,0 мм²
>
• Длина кабеля: 300 мм/1200 мм
• Разъемы: совместимы с MC4
