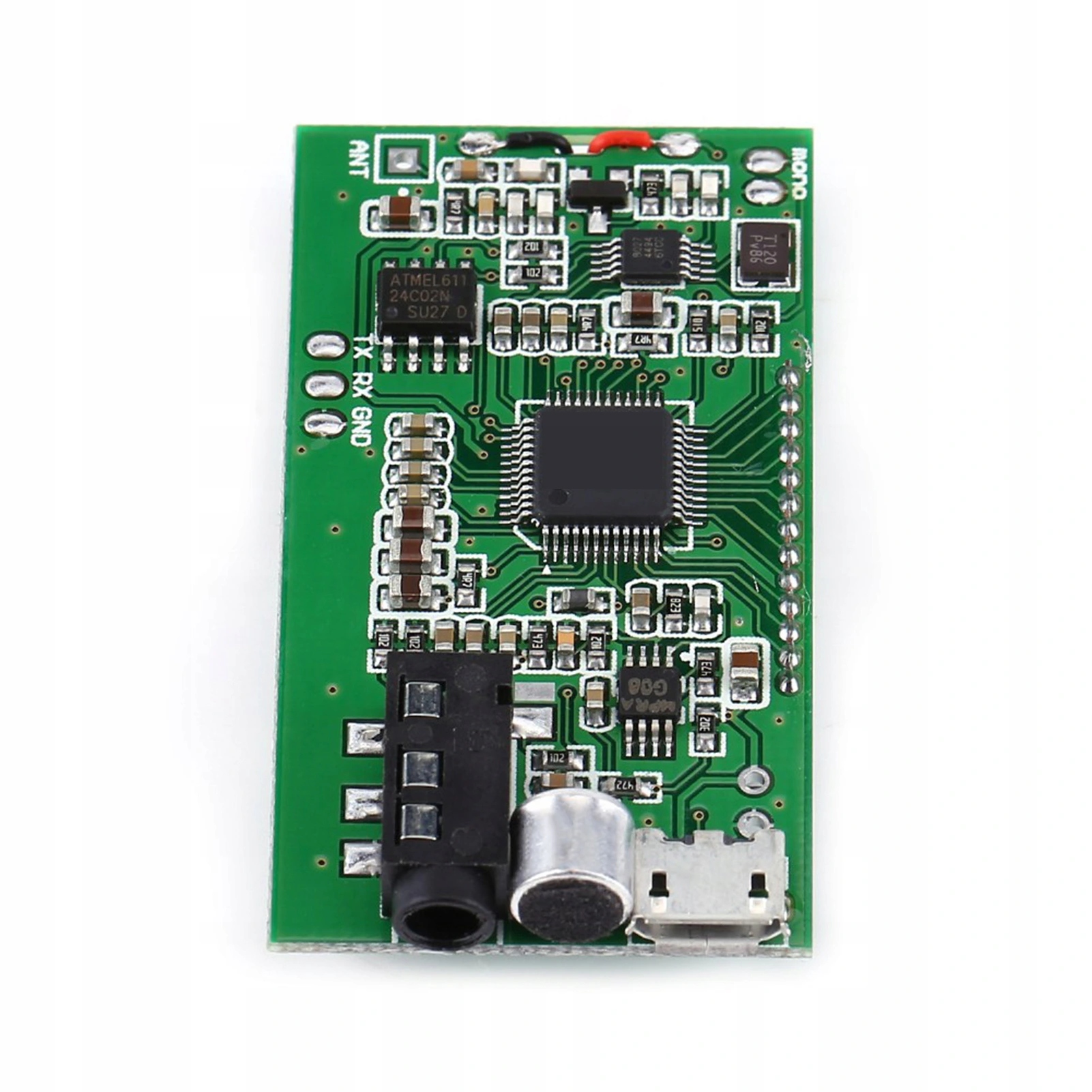

Stereo FM Line/USB Mic Mic Radio Radiverter Module

Функции: передовая цифровая аудио -сигнальная обработка (DSP) и метод модуляции фазового цикла FM (PLL) обеспечивают меньшее звуковое искажение и более стабильную работу.

ЖК -дисплей является более интуитивно понятным и точным, имеет очень низкое потребление энергии и небольшое помехи.

Встроенный цифровой объем 30 класса позволяет легко управлять громкостью, используя кнопки.

Автоматическое хранение данных при отключении источника питания.

Автоматическое переключение с многоканальных аудиооходов.

Использование кварцевого кристалла для стабилизации частоты, и частота выбросов не будет дрейфовать при изменении температуры.

Управление службой команд последовательного порта.

. Стерео FM Line/USB MIC Radio Radi -Module

. Стерео FM Line/USB MIC Radio Radi -Module

Технические данные: Выходная мощность: 100 МВт

Полоса перемещения: от 50 Гц до 18 кГц

Частота эмиссии: от 87,0 МГц до 108,0 МГц (передача рядом с кампусом), 76,0 МГц до 108,0 МГц (передача в открытом лагме)

Режим модуляции: стандартный fm

Канал: Line/USB (стерео), MIC (один канал)

Эквивалентный шум: ≥30 д. антенна 75 см на открытой площадке).

Размер: 49x26,5 мм/1,93x1,04 "

Размер отображения: 24x15 мм/0,94x0,59"

подходит для: FM -радио, беспроводной микрофон, излучение звука с компьютера (через USB)

. Стерео FM Line/USB MIC Radio Radi -Module

. Стерео FM Line/USB MIC Radio Radi -Module

Капилляция:

Импульсный источник питания без фильтра, такого как банк питания, телефонное зарядное устройство, модуль DC-DC с регулировкой напряжения переключения, нельзя использовать, потому что помехи высокочастотных преобразований питания импульса повлияют на этот модуль.

2, если вам нужна функция передачи аудио USB, вам необходимо подключить USB -кабель и подключить модуль к компьютеру. Поскольку порт USB компьютера ведет 5 В, порт USB может быть источником питания модуля. Компьютер автоматически установит контроллер и даст имя этому модулю как звуковое оборудование «CD002». Аудиоустройство «CD002» включено в настройках голоса компьютера, а звук компьютера может быть излучен с помощью FM этим модулем.

3, если вам нужен линейный канал в качестве источника звукового излучения, подключите конец аудиокабеля к 3,5 -мм аудиозметию, а другой конец аудиооборудования (например, мобильный телефон), тогда модуль автоматически переключится на канал линии.

4, если вам нужен этот микрофонный модуль в качестве источника звукового излучения, просто отключите USB и линию, и модуль автоматически переключается на микрофон в качестве источника FM. Этот модуль с электрическим микрофоном с высокой чувствительностью может использоваться в беспроводном микрофоне в зависимости от ваших потребностей. Отрегулируйте громкость излучения, чтобы получить лучший эффект звукового приема.

5, модуль имеет интерфейс контроля последовательного порта на уровне напряжения TTL. Если вам нужен последовательный порт TTL для связи с этим модулем, подключите UART_RX, UART_TX и GND. Чтобы управлять модулем, вы можете использовать последовательный порт компьютера или MCU вместо нажатия кнопок. Следует помнить, что уровень порта компьютерного порта не является уровнем напряжения TTL, поэтому для связи с компьютером вам нужен адаптер уровня напряжения RS323 до TTL или последовательный модуль уровня напряжения USB до TTL. Контроль последовательного порта требует некоторых специализированных компьютерных знаний и навыков, поэтому вы можете пропустить эту часть, если не уверены.

. Стерео FM Line/USB MIC Radio Radi -Module

. Стерео FM Line/USB MIC Radio Radi -Module

Настройки пользователя:

1, настройка подсветки:

Нажмите и удерживайте одновременно «Free +» «Fre-», а затем включите, чтобы установить подсветку, и если модуль отображает «B1», подсветка всегда будет включена; Если он отображает «B0», подсветка будет включена в течение 20 секунд, а затем выключен. Перезапустите модуль, чтобы включить настройку («B0» по умолчанию).

2, открыть/закрыть трансляцию кампуса:

Нажмите и одновременно удерживайте Если он отображает «C0», трансмиссия кампуса будет закрыта. Перезапустите модуль, чтобы включить настройку ("C0" по умолчанию).

3, установление режима запуска стерео/одноканального запуска:

Есть 2 солдата "M" и "G" в задней части модулей. Подключение этих двух разъемов приводит к режиму запуска одного канала, а отключение 2 разъемов приводит к режиму стерео запуска («стерео» по умолчанию). Следует помнить, что источник и радио входного звука также должен быть стерео, иначе они не должны иметь стереоэффект.

Примечание:

1, напряжение питания должно быть от 3 В до 5 В постоянного тока.

2, не касайтесь задней части компонентов модуля, когда он работает, в противном случае он, вероятно, не будет работать нормально или будет сгореть из -за короткого замыкания.

Пакет содержит:

1 x модуль

Примечание:

Следует помнить, что новый тип и старый тип этого продукта будут отправлены случайным образом, и убедитесь, что вы ничего не будете против размещения заказа.

. Стерео FM Line/USB MIC Radio Radi -Module

. Стерео FM Line/USB MIC Radio Radi -Module
