ЛЕСТНИЧНЫЙ КОНТРОЛЛЕР 8-17к DIN.

Адаптирован под аналоговые оптические датчики Sharp.

В комплекте:

Примечание. В контроллере задается дальность действия извещателей.

Острые оптические извещатели — лучшие извещатели для лестниц:

• задается дальность действия извещателей (для этого модель в контроллере, а не у детектора)
  • li>
  • узкий угол срабатывания (не работает перед детектором)
  • быстрый отклик ( детектор сканирует 60 раз в секунду)
  • безопасен (детекторы работают на инфракрасном излучении, как в пультах RTV)
  • надежен (фирменные детекторы производства Sharp)
  • выбор различных моделей по ассортименту и размеру. Они поместятся как в банки Fi60, Fi50, так и в банки меньшего размера.

Описание контроллера

Лестничный контроллер 8-17k DIN обеспечивает основные функции, необходимые для управления до 17 независимыми источниками света, установленными на лестницах, коридорах, проходах, подъездах и т. д. Он был разработан для светодиодных лент и лампочек с питанием 8–15 В постоянного тока (обычно 12 В постоянного тока). Контроллер не имеет отдельного источника питания. Он питается от того же источника питания, что и источник света (светодиодные ленты или сетки).

В этом типе последовательных контроллеров стандартное освещение представляет собой одну ступень = используется один канал контроллера. Нагрузочная способность каждого канала достигает 2А, что дает установленную мощность макс. 24 Вт на канал (при питании от 12 В постоянного тока). В общей сложности весь контроллер может работать при максимальной нагрузке до 34А. Риск перегрева или оплавления клемм отсутствует, поскольку используемые материалы качественные, а кроме того, контроллер имеет 2 общие клеммы (-) минуса питания.

Контроллер имеет два типа сигнальных диодов:

• Светодиод питания, видимый на передней панели (в кружке со словом статус). Диод горит, когда контроллер подключен к источнику питания. Цвет диода может меняться в зависимости от партии продукции.
• два светодиода, управляющие активацией оптических датчиков Sharp.синие, видны внутри на плате контроллера.

Взаимодействующие лестничные датчики

Входы контроллера предназначены для подключения резких оптических датчиков.

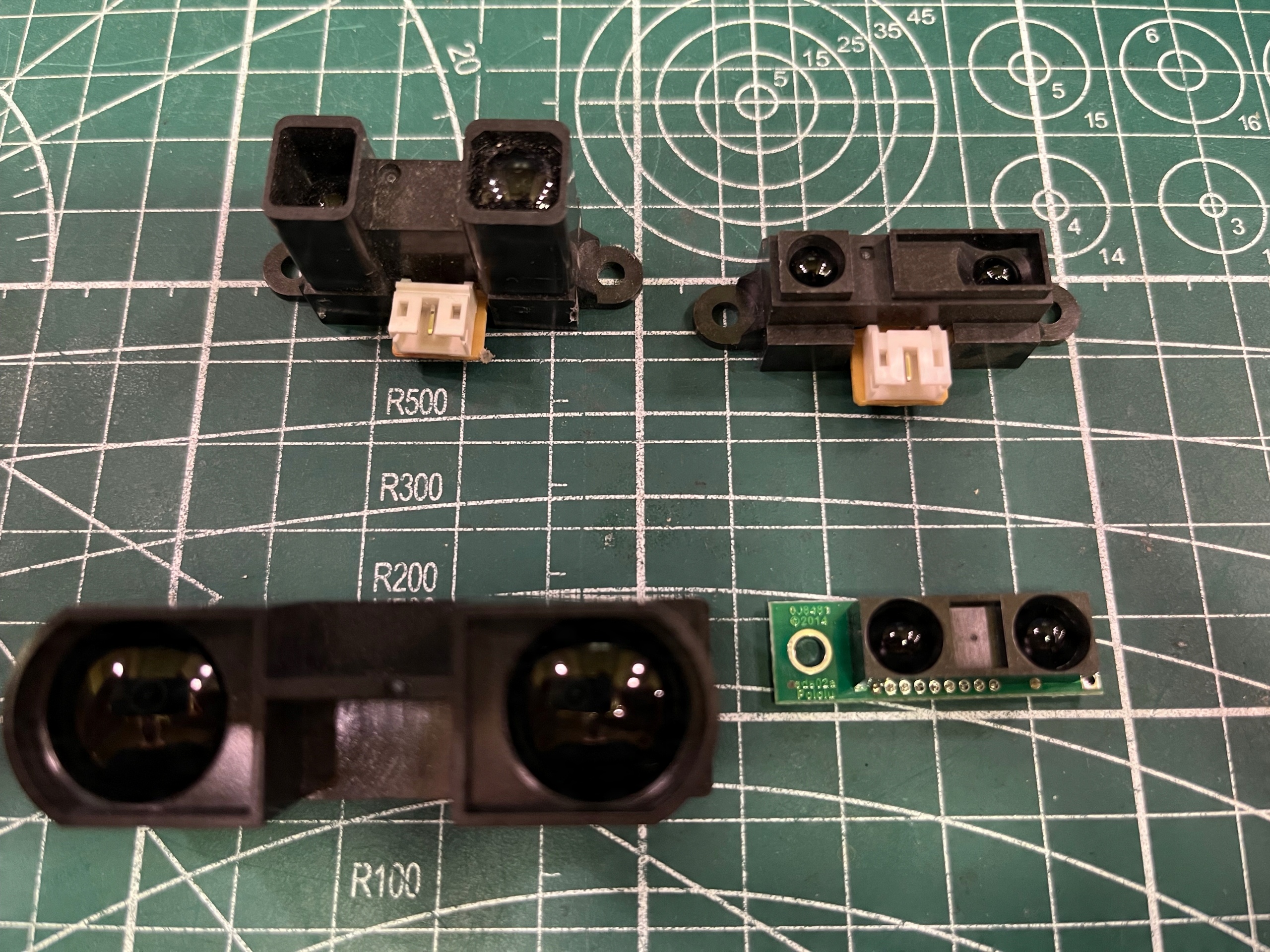

GP2Y0A02YK0F - стандарт (входит в комплект)

GP2Y0A21YK0F - миди

GP2Y0A60SZLF - mini

GP2Y0A710K0F - 5м

В представленном контроллере диапазон работы извещателей задается в контроллере потенциометрами ZD и ZG. Включение детекторов отображается на управляющих диодах D и G. Подробную информацию можно найти в инструкции в приложении (см. ниже).

Технические данные (версия 8–17k DIN)

• Напряжение питания: 8–15 В постоянного тока (обычно 12 В постоянного тока)
• Мощность контроллера: 0,25 Вт (12 В, 20 мА) )
• Размеры: 10,7см x 8,8см x 6,5см (ширина корпуса DIN 6S)
• Количество независимо управляемых ступенек и точек освещения: от 8 до 17
• Выходная нагрузка: до 2А
• максимальная толщина подключаемых проводов составляет: сечение до 2,5мм2 для (+) и (-) клемм питания и сечением до 1мм2 для остальных клемм

Контроллер освещает лестницу в соответствии с следующая схема:

сигнал от датчика --> ступенчатое или плавное включение ступеней лестницы последовательно --> освещение всех ступеней --> ступенчатое или плавное выключение по одному, в случайном порядке или все сразу.

Освещение, подключенное к контроллеру, может включаться по сигналу от датчиков. Система с лестничными датчиками работает полностью автоматически. Датчики распознают человека, входящего на лестницу, и инициируют для него световой эффект. Освещение активируется практически без обслуживания и не требует использования рук. Так что если вы входите с покупками, бельем или ребенком на руках – лестница всегда загорится, обеспечивая безопасность вас и ваших близких.

Контроллер также распознает ситуацию, при которой входят два человека лестницы, каждая с противоположной стороны, свой конец. Световой эффект будет инициироваться для каждого человека в соответствии с направлением его движения. Эффекты будут достигнуты по ходу дела.

Интеллектуальное лестничное освещение со светодиодным лестничным контроллером также является экономичным решением – освещение выключится по истечении установленного времени. Больше не забывайте выключать свет! Лестница хорошо и красиво освещена – ДА, но только при движении по лестнице!

ПРИМЕЧАНИЕ: лестничные датчики являются очень важным элементом лестничного освещения. система. Их необходимо соответствующим образом подбирать к ситуации у входов на лестницу. Детекторы в зависимости от типа имеют разные свойства и корректно работают в разных условиях. Наиболее универсальными в нашем предложении являются оптические датчики Sharp. Подробнее о датчиках на сайте www(dot)firmaled(dot)pl.

Принцип работы с оптическими датчиками Sharp.

Активация детектора PG (при условии, что это детектор, установленный наверху лестницы) будет освещать каналы один за другим сверху вниз на скорость, установленную потенциометром P1. Затем все каналы будут гореть в течение времени, установленного потенциометром P2. Когда все ступеньки загорятся, детектор ЧР активируется и ступеньки выключатся.

Функции и настройки.

• регулировка скорости розжига и тушения
• ступенчатый или плавный розжиг< /li >
• регулировка времени освещения всех каналов после включения (максимальное время освещения)
• выбор эффекта затемнения
• выбор количество ступеней лестничное освещение
• функция постоянного освещения/бистабильный вход

Функция постоянного освещения

Постоянная Функция освещения позволяет включить все лестничное освещение одновременно с помощью выключателя или сигнала, подключенного к входу PS. Полезно в периоды интенсивного движения на лестнице – хорошо освещенные лестницы обеспечивают безопасность передвигающихся по ним людей.

Постоянная освещенность работает в бистабильном режиме.

На практике Для этого устанавливаются кнопки мгновенного закрытия того же производителя и из той же стилистической линии, что и остальные выключатели и электрические розетки. Однако ничто не мешает вам подключить еще одну кнопку мгновенного замыкания контакта. Параллельно можно установить только одну кнопку или несколько кнопок.

Не забудьте НЕ подавать напряжение на вход PS.

Более подробную информацию, схемы и т. д. можно найти в руководстве в формате PDF на странице прикрепите или отсканируйте QR-код

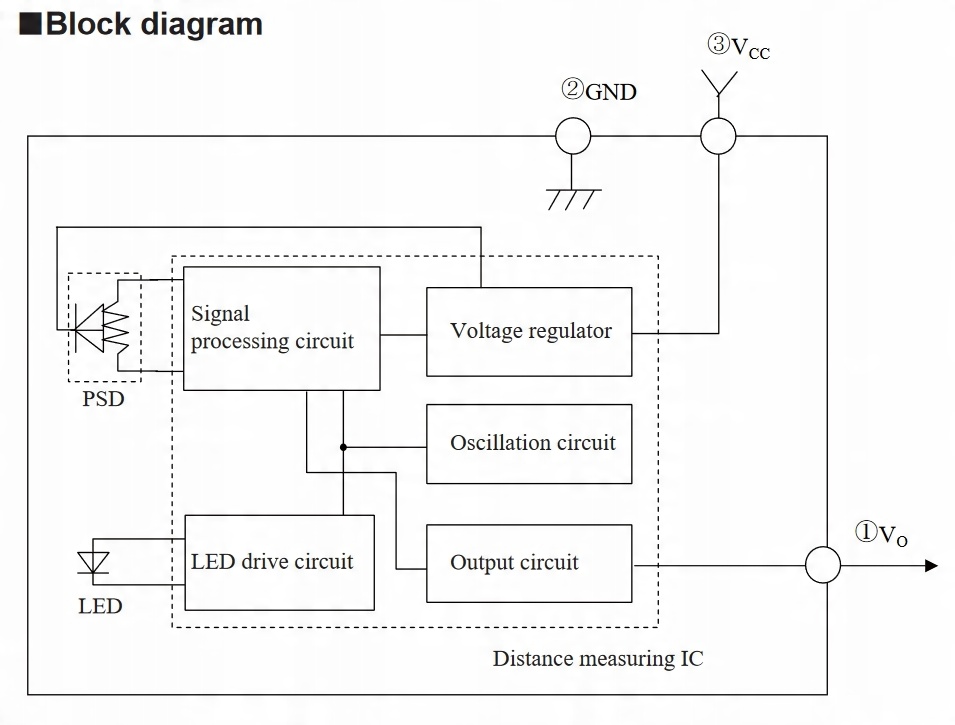

Блок-схема.

Датчик соединяет передатчик с приемником в одном корпусе и монтируется в одном месте (не требует зеркала или приемника на противоположной стороне). По каталожным данным производителя датчик работает от 20 см до 150 см. Реальная дальность в зависимости от условий до 120 см (при наличии препятствия на противоположной стороне) и до 200 см (при отсутствии препятствия до 5 м).

Дальность действия извещателя задается в контроллере (например, в меню ЖК-дисплея или на потенциометре, крепящемся на плате контроллера).

Извещатели Sharp являются одними из лучших лестничных извещателей. Это не типичные датчики движения, такие как PIR, а скорее оптические отражающие датчики приближения. Детекторы Sharp работают по дальности (не по чувствительности). Это запатентованные и надежные детекторы, которые обычно доступны. В случае выхода из строя извещатель можно легко купить и заменить.

Имеют узкий угол срабатывания (до установки не схватят) и указанный диапазон регулировки. Кроме того, они безопасны (инфракрасные, как в пультах дистанционного управления RTV). Это не лазерные детекторы. Оптические датчики Sharp реагируют очень быстро (сканирование с частотой 25 Гц / 25 раз в секунду).

Одним из основных преимуществ оптического детектора Sharp является скорость срабатывания.

Детектор производит измерение примерно за 40 мс и примерно через 5 мс на выходе детектора появляется сигнал. Сканирование осуществляется с частотой примерно 25 Гц (25 раз в секунду). По этой причине датчики можно установить практически рядом с лестницей, и последовательность освещения лестницы будет активирована в течение нескольких десятков миллисекунд.

Оптический детектор Sharp обеспечивает соответствующее напряжение в зависимости от расстояния до обнаруженного объекта. Например, если детектор должен обнаруживать на расстоянии около 60 см, порог срабатывания в лестничном контроллере должен быть установлен примерно на 1 В. Однако, если необходимо обнаружить на расстоянии примерно 130 см, необходимо установить значение примерно 0,5 В.
