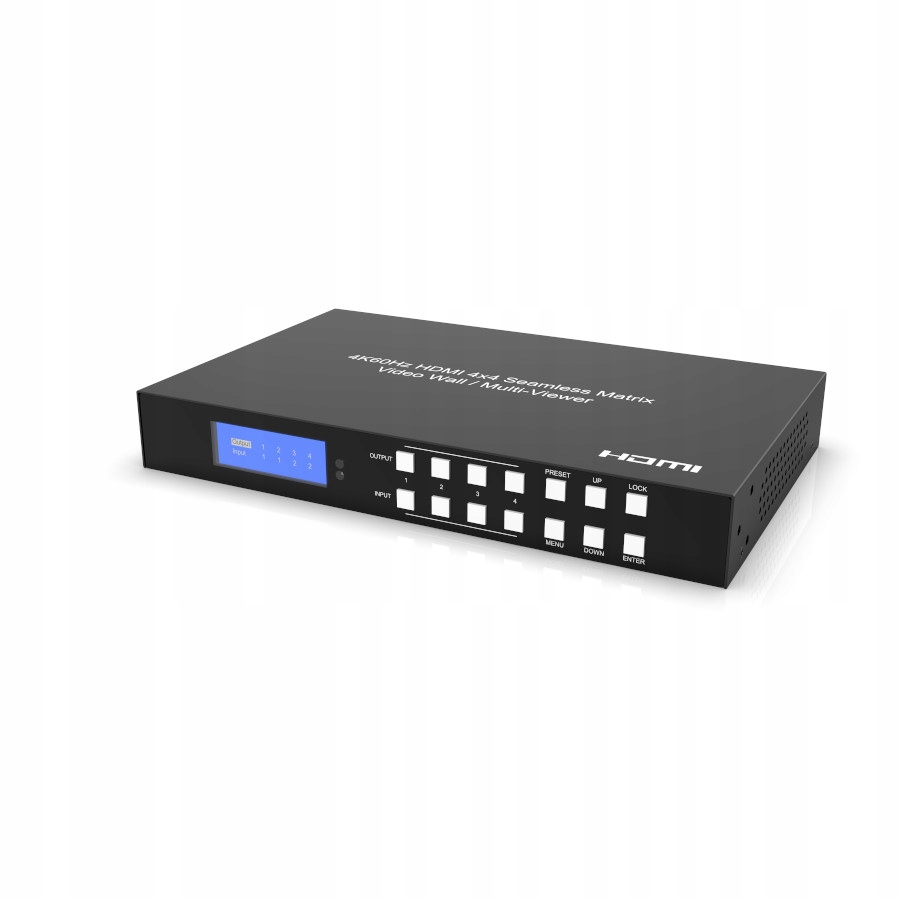

FXN SX-SMX47 Матричный переключатель, матричный переключатель, матричный мультивьюер HDMI 4×4, видеостена 4K

• Бесшовная матрица масштабирования HDMI 4×4
• Контроллер видеостены и мультивьюер в одном
• Разрешение ввода/вывода до 4K60 Гц
• Вывод звука PCM 2 канала
• Принимает звук из HDMI Dolby 5.1, DTS 5.1.
• Поддерживает управление EDID. Совместимость с HDCP 2.2 и HDCP1.4.
• Поворот изображения, задержка звука.
• Управление с помощью пульта дистанционного управления, панели, RS232, TCP/IP (веб-интерфейс).

SX SMX47 — это уникальный масштабируемый массив, процессор видеостены HDMI 4×4 с плавным переключением, усовершенствованный процессор видеостены, зеркальная видеостена и функции мультивьюера. Идеальное и универсальное решение для цифрового развлекательного центра, витрин, мультимедийных выставок и инсталляций, лекционных и конференц-залов, школ и учебных центров.

Матричные входы принимают все форматы телевизоров и мониторов от 320x200 до 4K (4096x2160@50/60Гц) глубина цвета от 8 до 12 бит/цвет YCbCr 4:4:4 и 4:2:2.

На конкретном выходе процессора выставляем разрешение на один из пяти выбранных: 4k@30, 2560×1440@60, 1920×1200@60, 1080p@60, 720p@60, 1360×768@60 или АВТО (считывание EDID с дисплея).

Матрица обеспечивает плавное переключение, без задержек (время переключения <40 мс) и без потери синхронизации изображения во время переходов.

Все экраны можно поворачивать на 180 градусов. Рамки можно компенсировать, а окна перемещать.

Каждый из четырех выходов можно переключать независимо, но следует учитывать, что выходы матрицы масштабируются до заданных выходных разрешений.

Мультивьюер позволяет интуитивно и мгновенно настраивать масштабирование изображения через графический веб-интерфейс с контролем доступа.

Матрица позволяет присваивать входам и выходам собственные имена, однозначно идентифицирующие источники и дисплеи изображения.

Позволяет регулировать задержку звука в диапазоне 0 - 50 мс независимо для каждого выхода.

Матрица позволяет установить определенное разрешение для данного выхода, отключить данный выход , вращать, обрезать и масштабировать, а также отключать встроенный аудиоканал и устанавливать задержку звука с интервалом от 1 мс до 50 мс.

На основании проведенных тестов мы обнаружили, что матрица принимает все Сигналы HDMI до 4k при 60 Гц. Поддерживает графические разрешения, включая 1920×1200 при 60 Гц. Матрица легко обрабатывает входные сигналы 3840х2160 или 4096х2160p 50 или 60Гц, как RGB-8 бит, так и YCbCr 4:4:4, 4:2:0,4:2:2, передавая их на выходы как максимум 4k@60 или создание мультивьюера или видеостены.

Особенности:

• Отображение любых 4 источников на любых 4 дисплеях.
• Бесшовное плавное переключение обеспечивает отсутствие задержек при переключении и синхронизацию при переключении, скорость переключения снижается. более 40 миллисекунд в режиме плавного матричного коммутатора.
• Поддерживается режим контроллера видеостены, функция зеркального вывода изображения и поворот верхних экранов на 180°, а также мультивьюер.
• Любой из четыре выхода могут переключаться независимо.
• Поддержка аудиоформатов HDMI на входе: PCM, LPCM 2.0, Dolby 5.1, DTS 5.1 (макс. 192 кГц).
• Поддержка управления EDID
• Поддержка управления EDID
• Поддержка управления EDID
• Поддержка аудиоформатов HDMI на входе: PCM, LPCM 2.0, Dolby 5.1, DTS 5.1 li>
• Совместимость с HDCP 2.2 и HDCP 1.4.
• Поддерживает HD и графические разрешения, в том числе: 4096×2160p при 50/60 Гц и 3840×2160@p50/60 (1080p при 60 Гц, 12 бит/ цветное, 1920×1200@60, 2560×1440@60 и другие стандартные форматы видео.
• Поддерживает масштабирование до 1080P/720P/2560*1440/1920*1200/1360*768
• Управление с помощью панели на устройстве, удаленное управление, RS-232, TCP/IP (список команд доступен в документации; возможна конфигурация со сторонними системами управления TCP/IP).
• Питание постоянного тока 12 В/3 А.

Технические данные

• Беспрепятственное переключение сигнала с любого источника на любой из выходов с задержкой менее 40 мс.
• Функция видеостены, поворот и переворачивание изображения.
>
• Независимое включение/выключение каждого выхода.
• Выход аудио — двухканальный PCM.
• Управление EDID.
• Совместимость с HDCP 2.2 и HDCP 1.4.
>
• Поддержка высокого разрешения — до 4K, 60 Гц, 1080p при 60 Гц.
• Масштабирование вывода до 1080P/720P/2560*1440/1920*1200/1360*768.
• Кнопочное управление. и настройка на передней панели, дистанционное управление, через порт RS-232, TCP/IP.
• Внешний источник питания постоянного тока 12В/3А.
• Диапазон рабочих температур: от -5 до +40°. C (от 23 до + 104°F).
• Диапазон температур хранения: от -10 до +60°C (от -14 до +140°F).
• Рабочий диапазон влажности: от 5 до 90 %. RH (без конденсации)
• Входной видеосигнал 0,5–1,0 В (размах)
• Входной сигнал DDC 5 В (размах) (TTL)
• Поддерживается формат видео DTV/HDTV : 4K / 1080P / 1080i / 720P / 576P / 480P.
• Поддержка аудиоформата LPCM 2.0.
• Входные порты: 4 HDMI, 4 аудиомини-разъема.
• Выходные порты: 4 × HDMI, 4 × аудио мини-разъем, 4 × коаксиальный аудио.
• Матричный режим 4×4 с плавным плавным переключением.
• Режим стены с несколькими изображениями.
• Потребляемая мощность 23 Вт (максимум)
• Размеры: Д262 × Ш163 × В36 мм
• Вес 2710 г

Содержимое упаковки:

• 1× матрица SX-SMX47 4×4
• 1× пульт дистанционного управления
• 1× компакт-диск (руководство пользователя, программы, драйверы, список команд RS-232)
• 1× ИК-приемник
• 1× терминал Phoenix, 3-контактный разъем
• 1 блок питания 12 В/3 А

Схема подключения

Режим бесшовной матрицы:

Режим видеостены:

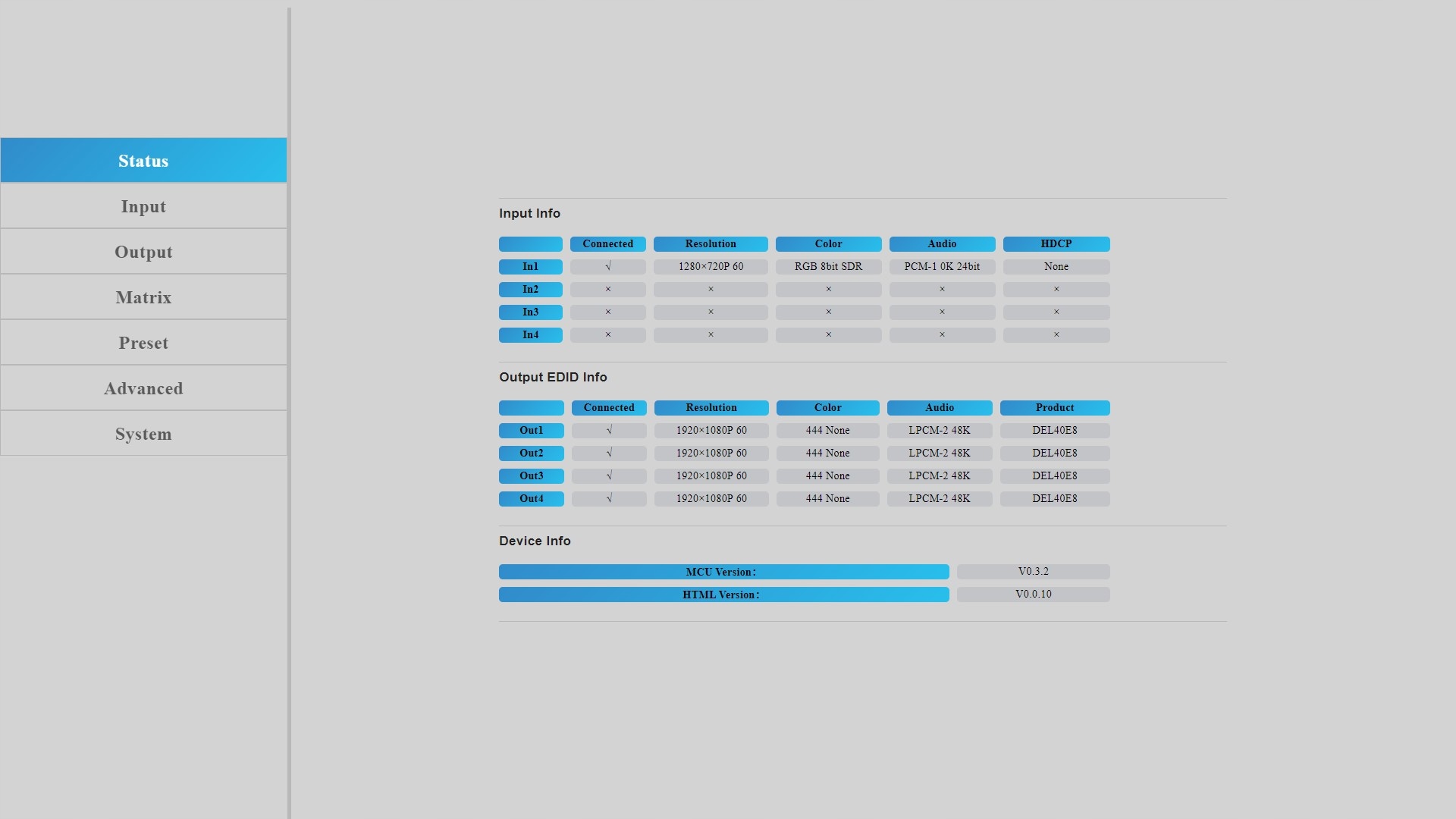

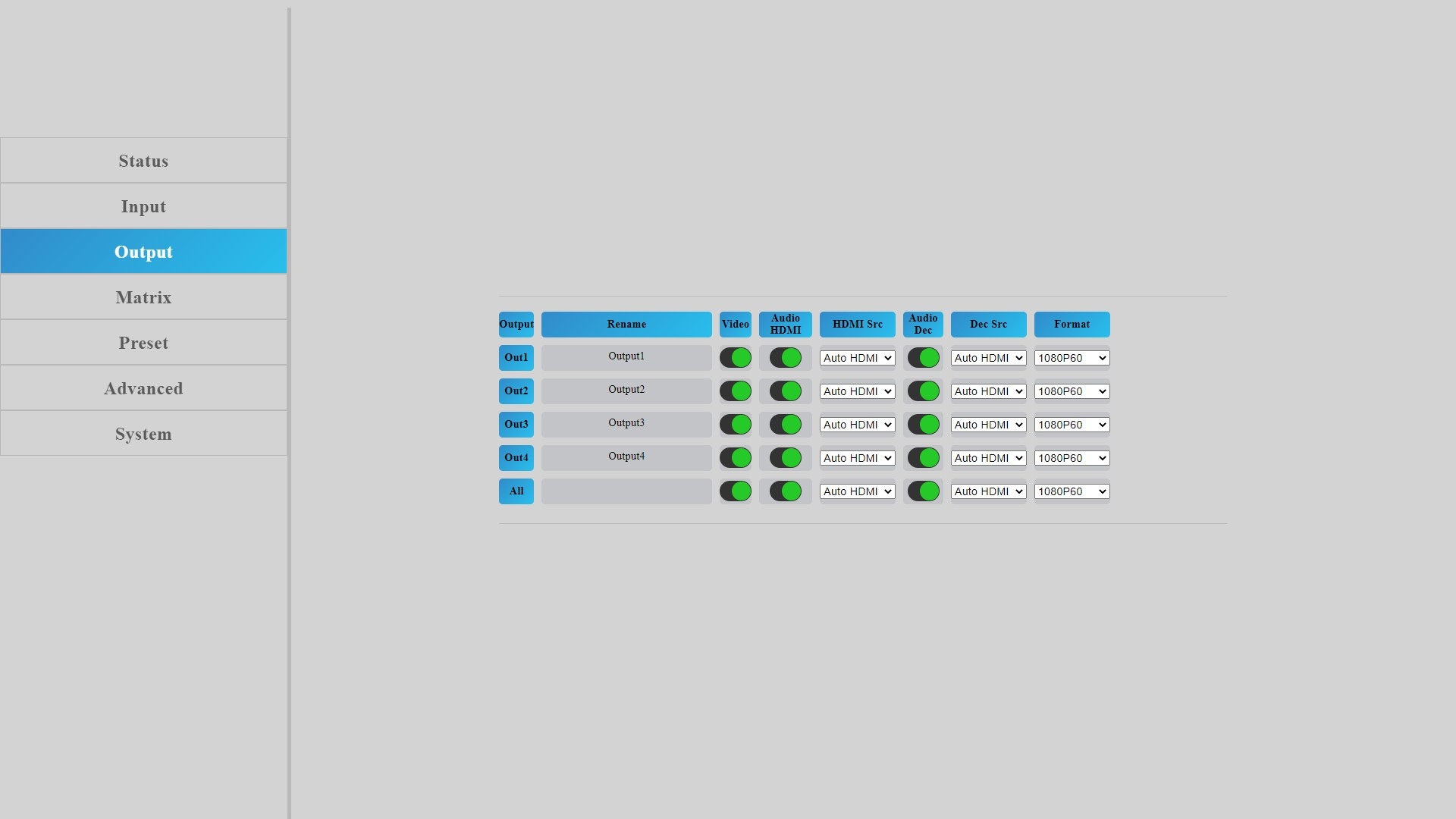

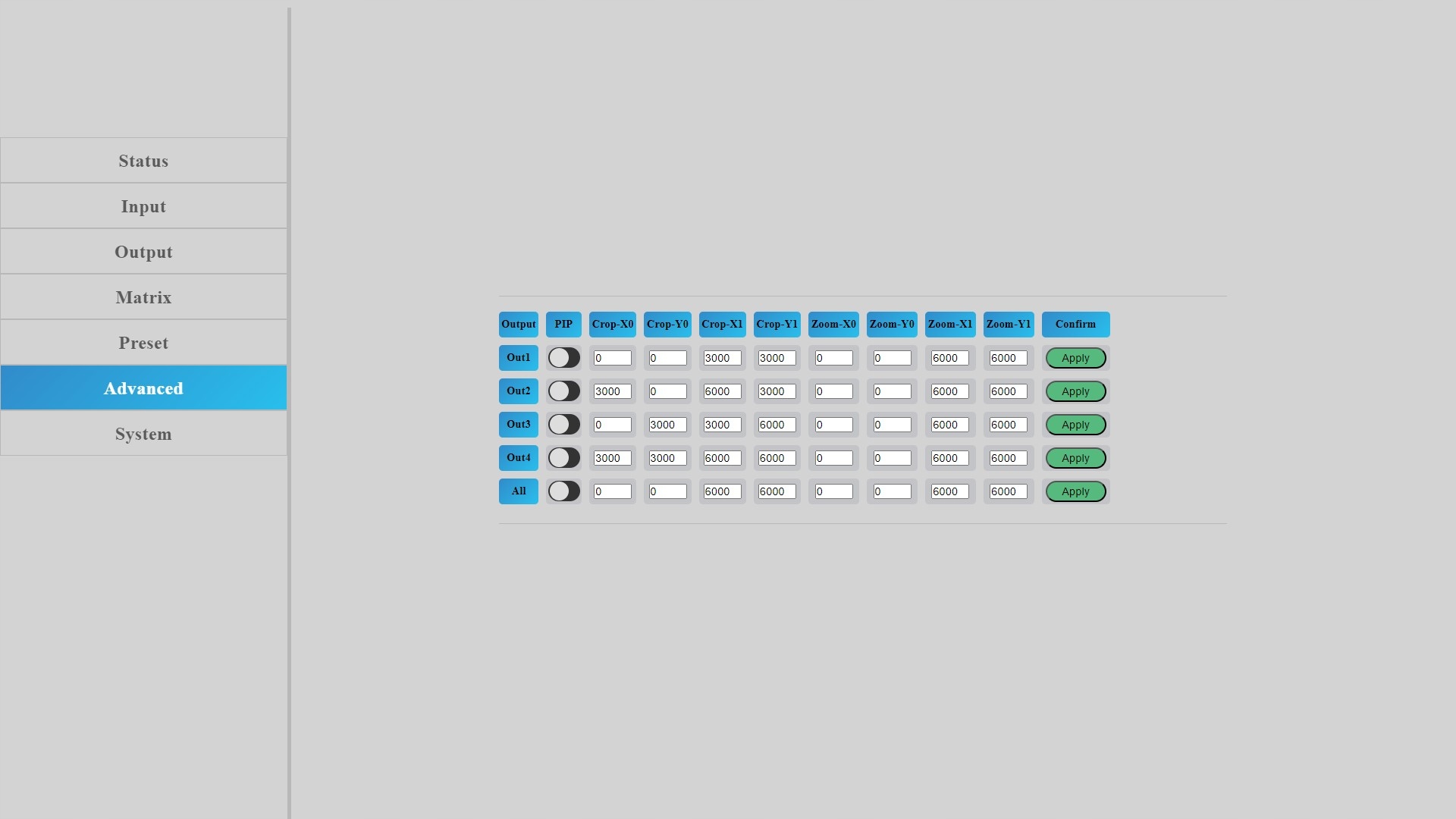

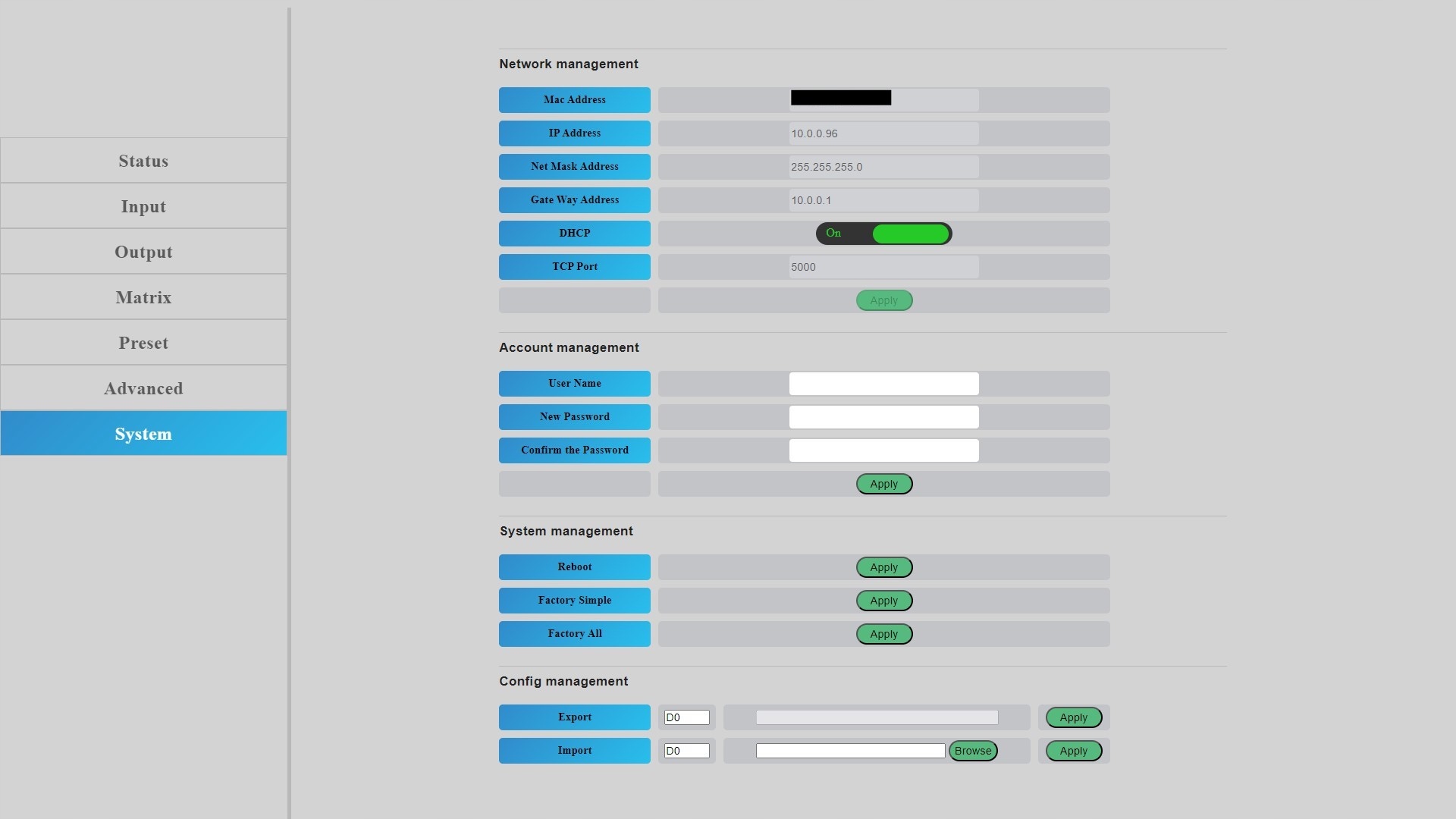

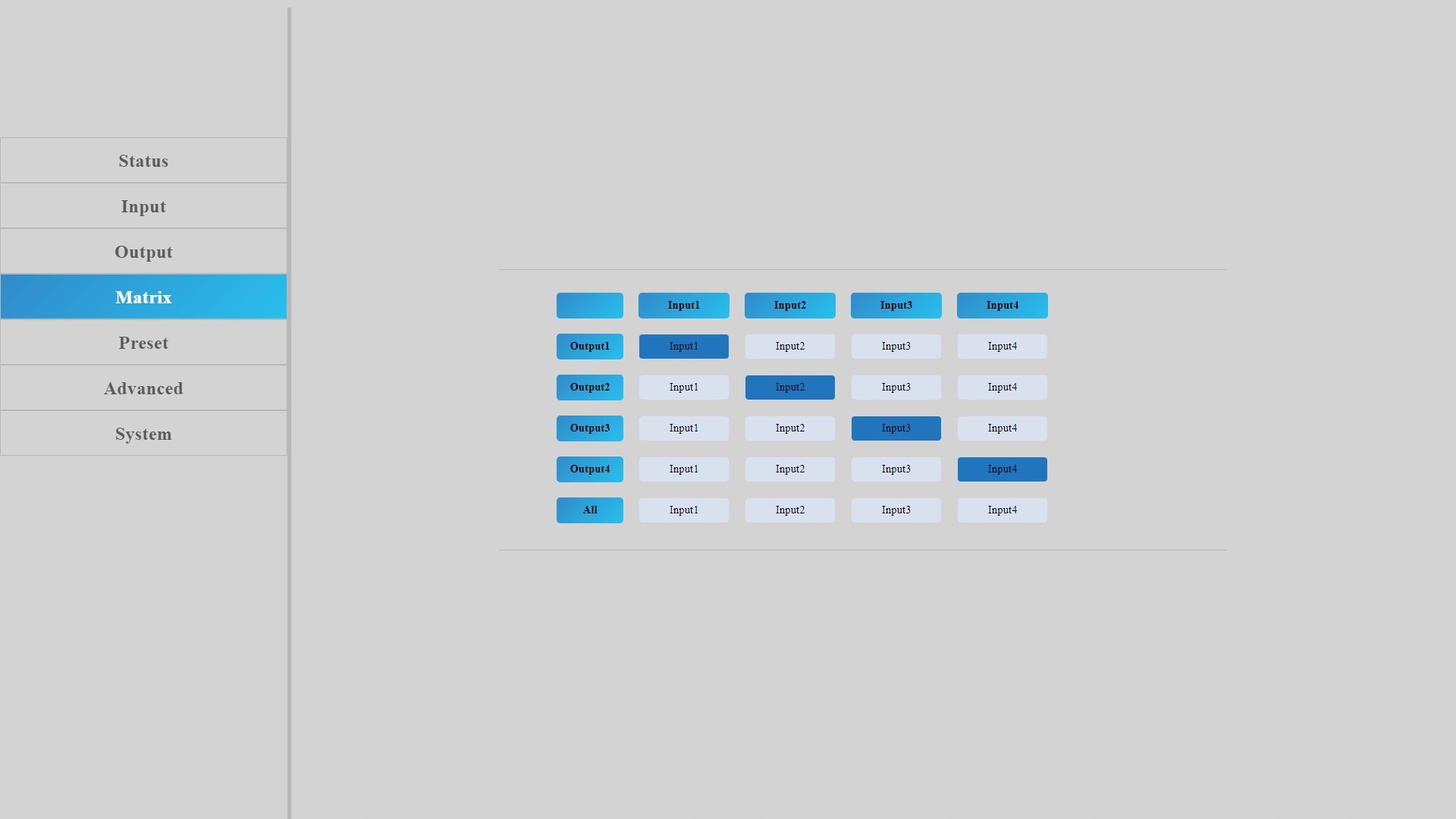

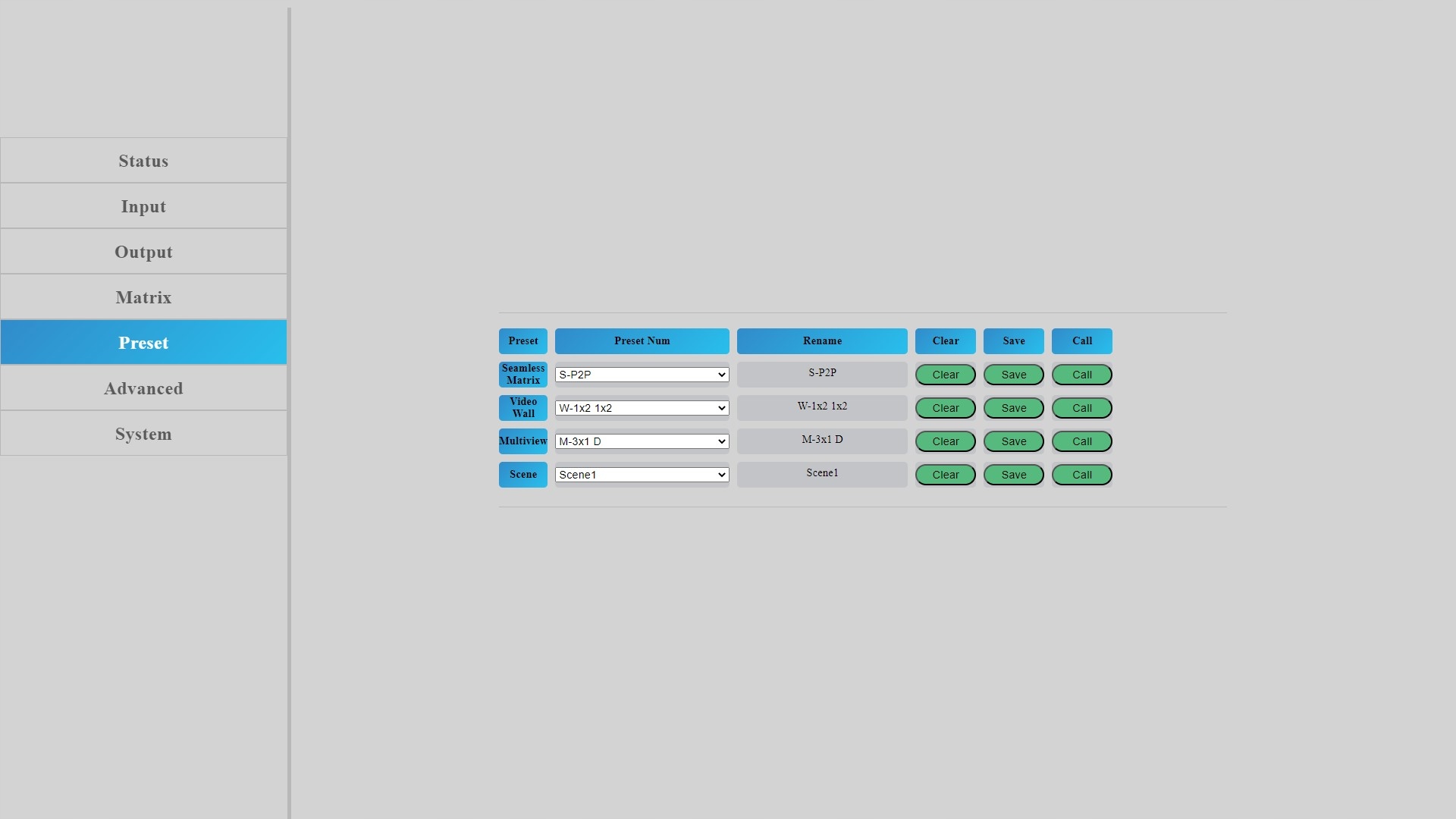

Веб-интерфейс
