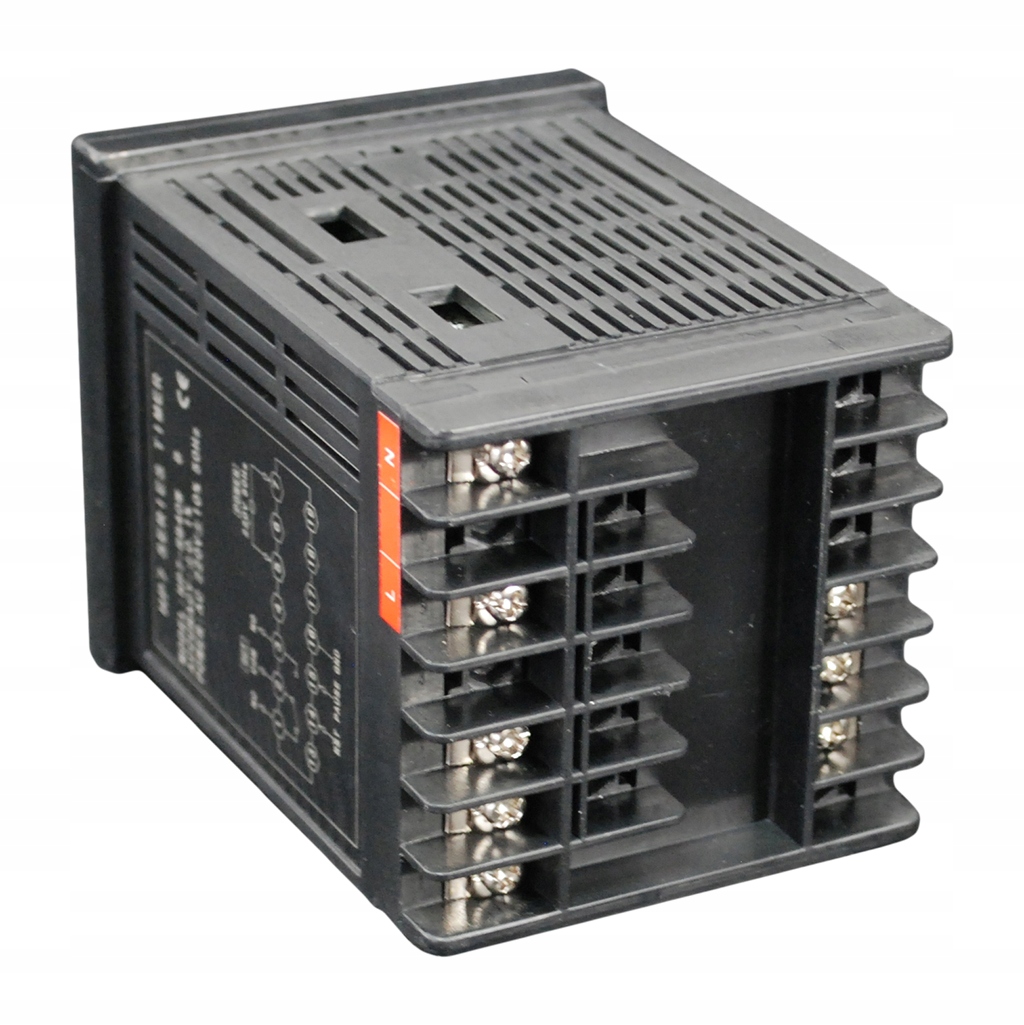

Таймер HP7

Универсальный программируемый Таймер HP7 имеет релейный выход (3А) и четыре программы работы. Широкий диапазон измерений и высокая точность обеспечивают точность измерений, а простое управление гарантирует комфортную работу. Работу реле можно установить на время в диапазоне 0,01 с–9999 ч.

Технические данные:

• Питание: 220 В переменного тока +/- 10 %
• Выход: Реле (Реле)
• Макс. нагрузка: 3 А/250 В переменного тока, 6 А/30 В постоянного тока.
• Диапазон: 0,01–99,99, 0,01–99,99 Гн, 0,01–99,99 М, 0,1–999,9 Гн, 0,1-999,9M, 0,1-999,9S, 1-9999H, 1-9999M, 1-9999S, 1-99H59M, 1-99M59S
• Отображение: PV (текущее значение) , SV (заданное значение)
• Точность измерения: 0,05 с, 0,1%
• Размер: 72x72 мм
• Вход: ПАУЗА, СБРОС
• Уровень защиты: IP 40
• Условия эксплуатации: < 85% относительной влажности, 0 ~ 50°C

Схема подключения

Режим работы выхода.

Программатор имеет 4 режима работы релейного выхода. Ниже приведены схемы, показывающие принцип работы.

Режим F

Значение таймера увеличивается или уменьшается до максимального значения времени. Реле включено с момента t.oFF до сигнала RESET.

Режим N

Значение таймера увеличивается или уменьшается до t.oFF. Реле включено с момента t.oFF до сигнала RESET.

Режим R

Реле включается по истечении времени t.oFF, удаляя измерение. Поддержка реле времени t.ON и автоматического сброса цикла.

Режим C

Реле включается по истечении времени t.oFF, удаляя измерение. Поддержание реле в течение времени t.ON и автоматический сброс цикла по сигналу RESET.

Применение

• Автоматический запуск и остановка станков через заданные промежутки времени.
• Управление циклическими производственными процессами.
• Синхронизация операций на производственной линии .
• Контроль рабочего времени промышленного оборудования и машин.
• Управление временем в системах логистики и дистрибуции.
• Контроль времени в ирригационных системах и автоматизации сельского хозяйства.< /li>
• Оптимизация рабочих циклов технологических процессов.

Установить

В комплект входит:
