Медиаконвертер Ultimode M-207G 1 Гбит/с

Код товара: M-207G

Медиаконвертеры ULTIMODE M-207G позволяют сменить среду передачи потока данных со стандартной витой пары STP/UTP на одно одномодовое оптоволокно.

Отличие особенности:

• 1 порт Ethernet 10/100/1000 Мбит/с на RJ-45
• большая дальность передачи – 20 км
• передача через один одномодовое оптоволокно (WDM)

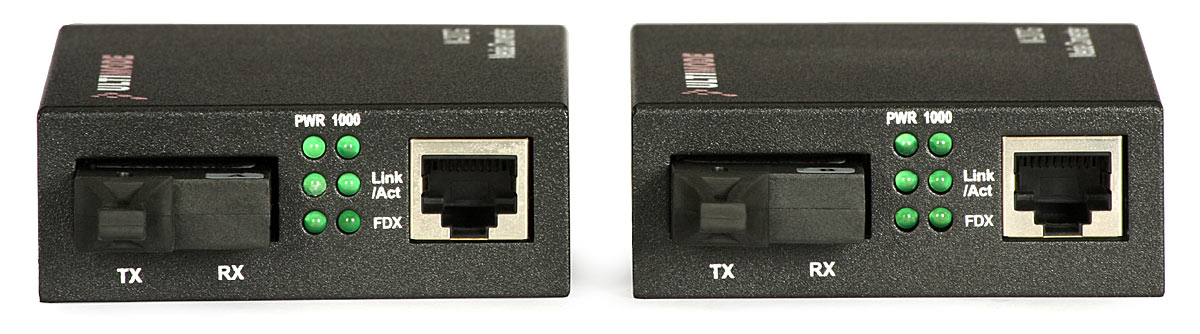

• Светодиоды, сигнализирующие о корректной работе устройства
• очень простая установка (plug and play)

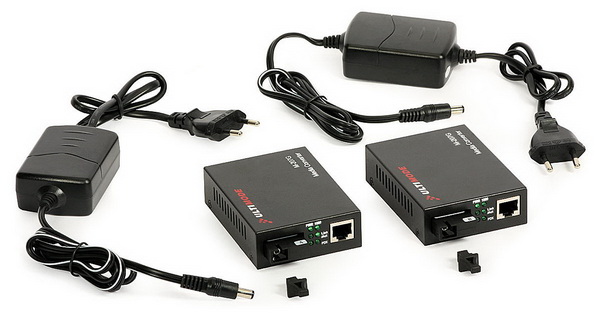

• В комплект входит - 2 передающих и приемных устройства и два источника питания.
< /ul>

Медиаконвертер ULTIMODE M-207G — надежное устройство, позволяющее передавать Ethernet-сигнал по одному одномодовому оптоволокну на большое расстояние. - до 20 км. Медиаконвертер имеет один разъем SC для передачи и приема сигнала. Это возможно благодаря использованию технологии WDM, так называемой Умножение волн, предполагающее передачу независимых сигналов на разных длинах волн с помощью одного оптического волокна, что значительно снижает затраты на установку. В комплект устройства входят два передающих и приемных устройства и два источника питания постоянного тока 5 В/2 А.

Одно устройство передает оптический сигнал в третьем окне передачи - длина волны 1550 нм, а второе передающее и приемное устройство передает данные. во втором окне пропускания – длина волны 1310 нм. Чувствительность приемного модуля в устройствах настраивается под силу принимаемого оптического сигнала на расстоянии до 20 км. При использовании медиаконвертеров на меньших расстояниях (до 2 км) желательно использовать аттенюаторы 2дБ с обеих сторон тракта передачи для защиты устройств от «сгорания».

Устройства ULTIMODE имеют встроенные в автоопределении MDI/MDIX, поскольку не требуют использования соединительных кабелей и автоматически определяют и устанавливают скорость и режим передачи данных. Они работают с механизмом «хранения и пересылки», который проверяет правильность всех полученных данных путем расчета контрольных сумм.

Медиаконвертеры серии ULTIMODE полностью совместимы со стандартами IEEE 802.3, IEEE 802.3u. Установка и использование устройства очень просты (plug over play). Диоды на устройстве предоставляют текущую информацию о рабочем состоянии медиаконвертера. Срок службы лазерного диода с резонатором Фабри-Перо (MTBF) составляет минимум 100 000 часов (более 11 лет).

Технические параметры:

• Название: ULTIMODE M-207G
• Стандарты: IEEE 802.3u, IEEE 802.3u
• Порт LAN: 802.3 (10Base-TX), 802.3u (100/1000Base-TX/FX)
• RJ-45 UTP/STP кат. 3, 4, 5, макс. 100 м.
• Оптический порт: одномодовое оптоволокно (8,3/125 мкм, 8,7/125 мкм, 9/125 мкм, 10/125 мкм)
• Макс. 20 км
• Длина волны передачи: 1310/ 1550 нм
• Длина волны приема: 1310/1550 нм
• Оптические разъемы: 1xSC
• Передаваемая мощность: -8...-5 дБм
• Чувствительность приемника: ≥-22 дБм
• Скорость передачи: 10/100/1000 Мбит/с

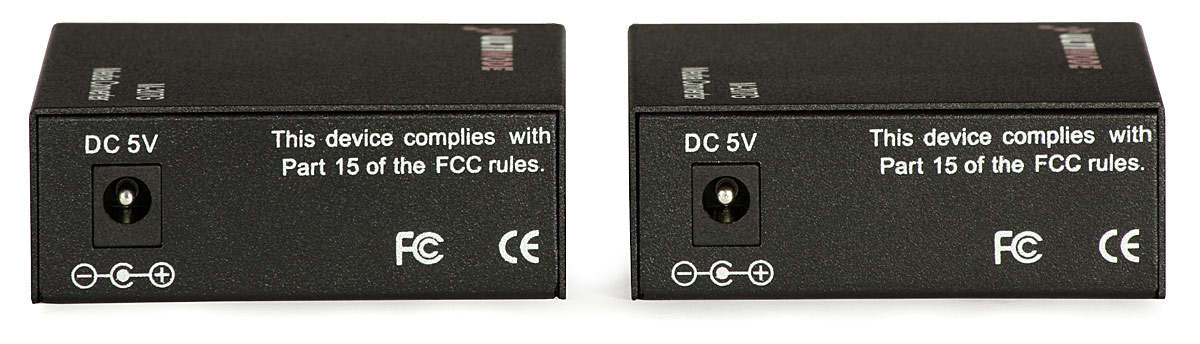

• Источник питания: 5 В постоянного тока/ 1 А
• Рабочая температура : 0 ... 50 °С
/ul>

ВНИМАНИЕ!! Не смотрите прямо в оптоволоконный порт, когда устройство подключено к источнику питания. Невидимый для человеческого глаза луч может повредить сетчатку.
