ВИДЕОДОМофон С ФУНКЦИЕЙ УПРАВЛЕНИЯ КАЛИТКОЙ И ВОРОТАМИ + ВНЕШНЯЯ ПАНЕЛЬ СО ВСТРОЕННЫМ ШИФРОВАТЕЛЕМ

МОДЕЛЬ: ORNO OR-VID-VP-1073/W

Na На наших аукционах мы также предлагаем этот видеодомофон в версии с черным монитором под индексом:OR-VID-VP-1073/B

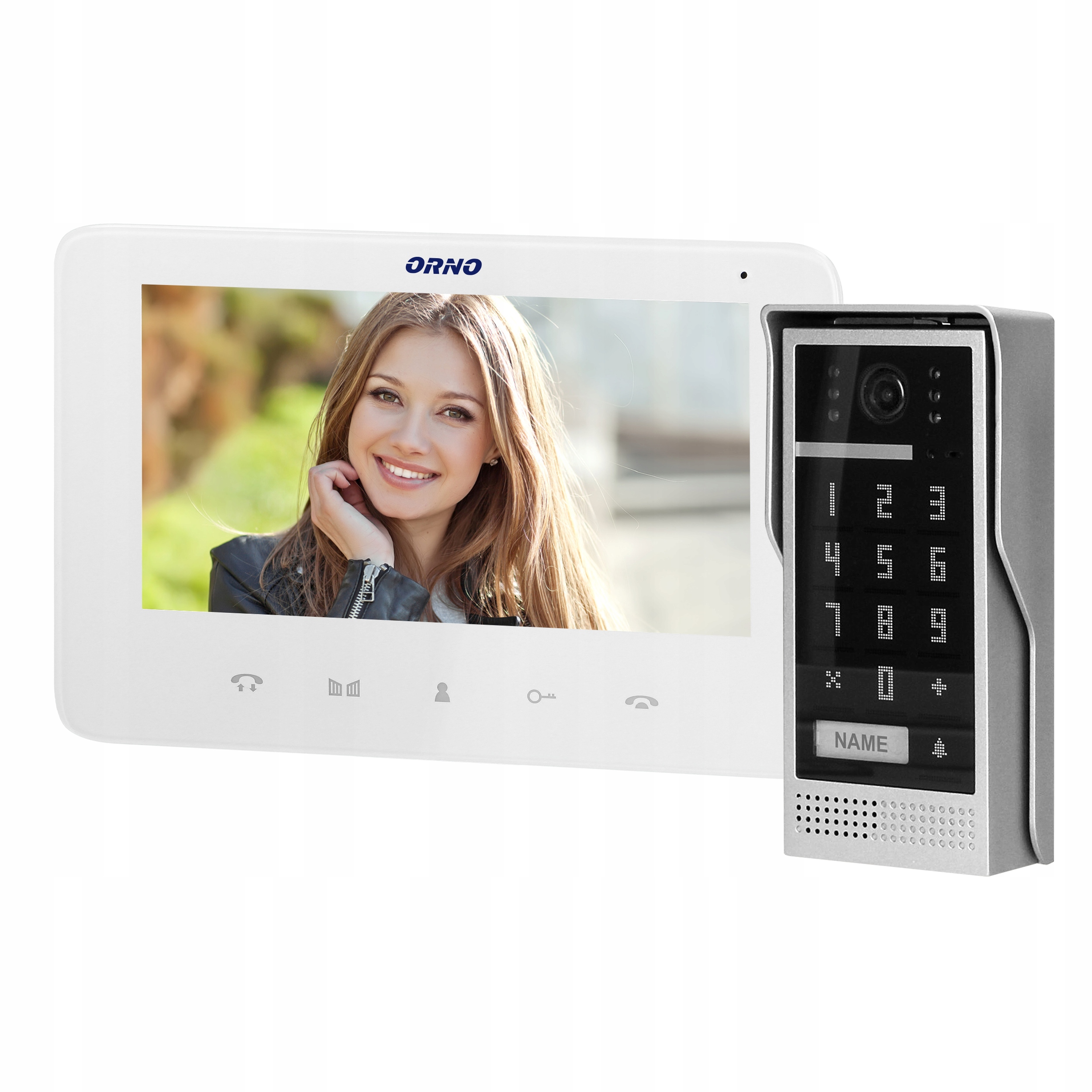

Комплект цветного видеодомофона с ультраплоским монитором с функцией громкой связи (ЖКД) 7 дюймов и сенсорной панелью монитора с подсветкой кнопок. Параметры монитора (яркость и цвет, громкость вызова и звонка) настраиваются, а их сколько угодно. 16 мелодий звонка на выбор.

Внешняя панель с CMOS-камерой, подходящая для поверхностного монтажа.Кроме того, она имеет защитный кожух, место для имени и ИК-светодиодную подсветку, обеспечивающую хорошее ночное видение. На внешней панели имеется цифровая клавиатура (шифратор) с подсветкой, которая обеспечивает быстрый доступ только уполномоченным лицам.

Комплект также имеет дополнительную функцию управления воротами и функцию домофона, после использования дополнительного монитора.

Устройство питается постоянным током от блока питания в розетку постоянного тока 15 В или опционально от блока питания на DIN-рейку OR-VID-VP-1009ZD.

Электрическая защелка с напряжением 12В и током потребления не более 500мА не требует дополнительного питания.

МОНИТОР:

• сверхплоский, без помощи рук, без помощи рук
• цветной TFT-ЖК-дисплей с экраном диагональ 7 дюймов
• b>
• высокое разрешение изображения
• сенсорная панель кнопки монитора
• плавная настройка параметров монитора(регулировка мелодии звонка и громкости разговора, а также яркости и цветового контраста)
• большой выбор мелодий(16 мелодий на выбор)
• управление электрозащелкой и воротами прямо с панели монитора
• просмотр происходящего в поле зрения камеры без вызова с внешней панели
• функция домофона(после расширения комплекта дополнительным монитором)
• возможность расширения дополнительными видеомониторами серий INDI и SCUTI
• Питание постоянным током от блока питания до розетки: 15В постоянного тока 1200мА
• размеры: 216/129,7/23 мм (ширина/высота/глубина)

ВНЕШНЯЯ ПАНЕЛЬ С КАМЕРОЙ:

• Цветная CMOS-камера
• встроенный скремблер (цифровая клавиатура для быстрый доступ только для уполномоченных лиц)
• высококачественный алюминиевый корпус
• накладной монтаж (в комплект входит защитная крыша)
• место для имени
• возможность ночного наблюдения(ИК-подсветка)
• широкие углы обзора камеры вертикаль/уровень: 64 градуса / 96 градусов
• размеры: 63 x 150 x 24 мм (ширина/высота/глубина)

ОБЩАЯ ИНФОРМАЦИЯ О КОМПЛЕКТЕ:

• Тип: односемейный
• Тип передачи данных: проводной< /li>
• Тип источника питания: Адаптер переменного тока
• Система подключения: 5-проводная
• Количество количество проводов:
b> 5+2
• Питание электрозащелки: от внешнего щита
• Автоматические ворота управление: да
• Возможность расширения дополнительной внешней панелью: нет
• Возможность расширения дополнительным монитором: да
• Возможность расширения камерой видеонаблюдения: нет

ОПИСАНИЕ КОНСТРУКЦИИ И ФУНКЦИОНИРОВАНИЯ:

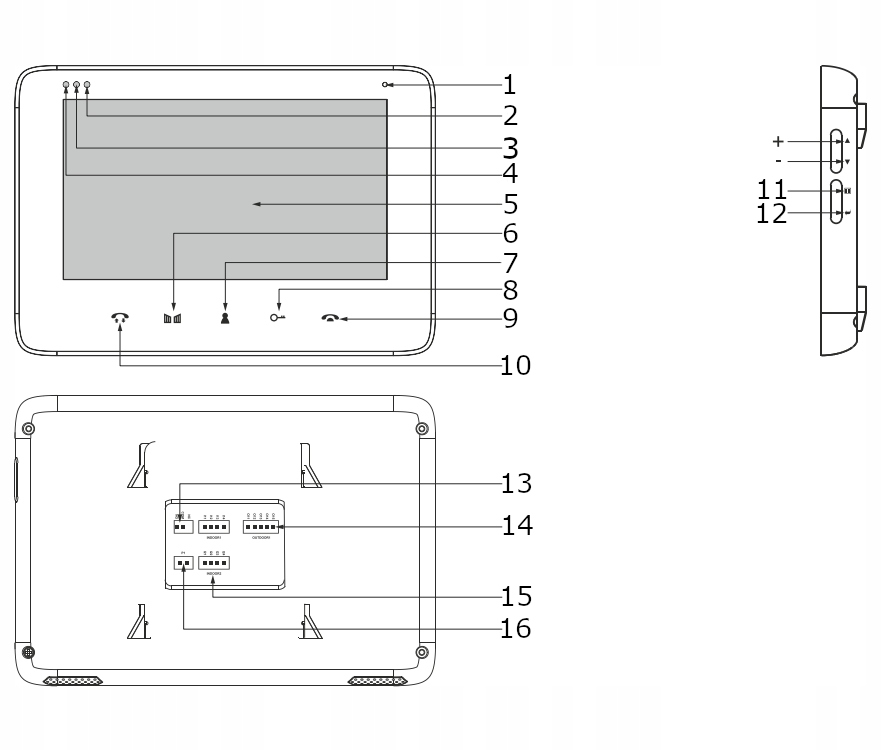

• МОНИТОР:

1 – МИКРОФОН

2 – ОТКЛЮЧЕНИЕ СИГНАЛА

3 – СИГНАЛИЗАЦИЯ РАЗГОВОРЫ

4 – СИЛОВАЯ СИГНАЛИЗАЦИЯ

5 – ЭКРАН

6 – УПРАВЛЕНИЕ ВОРОТАМИ

7 – ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР

8 – ОТКРЫТЬ ЭЛЕКТРИЧЕСКИЙ ЗАМОК

9 – РАЗГОВОР

10 – ИНТЕРКОМ

11 – МЕНЮ

12 – НАЗАД

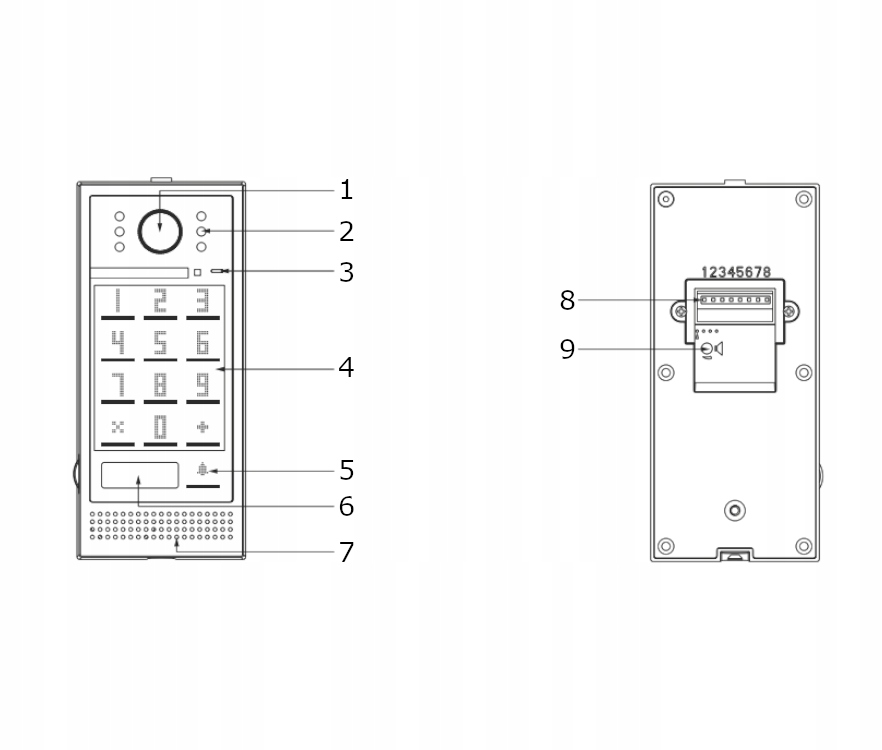

• ВНЕШНЯЯ ПАНЕЛЬ:

1 – КАМЕРА

2 – ПОДСВЕТКА КАМЕРЫ (ИК-диоды)

3 – МИКРОФОН

4 – ЦИФРОВАЯ КЛАВИАТУРА

5 – СЕНСОРНАЯ КНОПКА ВЫЗОВА

6 – НАЗВАНИЕ МЕСТО

7 – ДИНАМИК

8 – РАЗЪЕМЫ ПОДКЛЮЧЕНИЯ

9 – РЕГУЛИРОВКА УРОВНЯ ГРОМКОСТИ

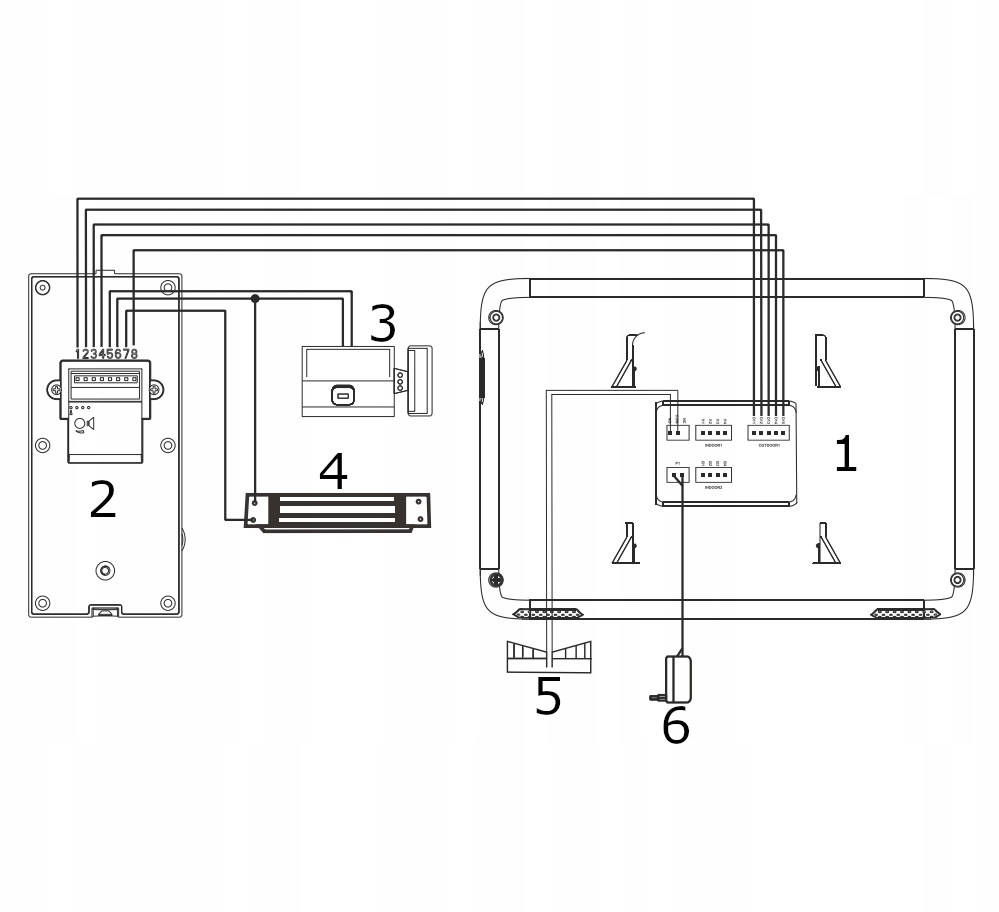

СХЕМА ПОДКЛЮЧЕНИЯ:

1 — МОНИТОР

2 — ВНЕШНЯЯ ПАНЕЛЬ

3 — ЭЛЕКТРИЧЕСКИЙ ЗАМОК (12 В постоянного тока, макс. 500 мА) — дополнительный аксессуар / 4 — ЭЛЕКТРОМАГНИТНАЯ ПЕРЕМЫЧКА (12 В постоянного тока, макс. 250 мА) - дополнительная принадлежность

5 - УПРАВЛЕНИЕ ВОРОТАМИ

6 - ПОДКЛЮЧАЕМЫЙ БЛОК ПИТАНИЯ

Комплект видеодомофона SCUTI ВХОДИТ:

• Внешняя панель с цветной камерой и защитным козырьком - 1 шт.
• ЖК-видеомонитор - 1 шт.
• Настенное крепление для крепления монитора – 1 шт.
• Винты и крепежные штифты – 1 комплект
• Кабель 5 м – 1 шт.
• Источник питания 15 В постоянного тока/1200 мА - 1 шт.
• НОВЫЙ ТОВАР, УПАКОВАННЫЙ В ОРИГИНАЛЬНОЙ УПАКОВКЕ

ВОЗМОЖНОСТИ РАСШИРЕНИЯ КОМПЛЕКТА ДОПОЛНИТЕЛЬНЫМИ ЭЛЕМЕНТАМИ ИЗ СЕРИИ SCUTI И НЕ ТОЛЬКО:

Комплект можно расширить дополнительными устройствами, имеющимися у нас на других аукционах:

• Монитор: OR-VID-VP-1069MV/B - черный, OR-VID-VP-1069MV/W - белый
• Биксиметр 125 кГц Модель: OR- ZS-890
• Проксимити-карта 125 кГц Модель: OR-ZS-892
• Источник питания на DIN-рейке: OR-VID -VP-1009ZD
• ЭЛЕКТРИЧЕСКИЙ ЗАМОК
• КАСЕТА / ЭЛЕКТРИЧЕСКИЙ ЗАМОК

ЧАСТО ВОПРОСЫ И ОТВЕТЫ:

<б> 1. Каким кабелем следует соединить монитор с внешней панелью?

При проектировании электромонтажа учитывайте подходящее сечение кабелей:

• до 30 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,5 мм²
• до 30 м до 100 м — рекомендуемый кабель XzTKMXpw 3 x 2 x 0,8 мм²

<б>2. Каким кабелем следует соединить внешнюю панель с электрозащелкой?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2 х 1 мм²

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий уровень водонепроницаемости IP44, поэтому оно может подвергаться воздействию погодных условий.

< б> 4. Требует ли электрозащелка дополнительного питания?

Нет, электрозащелка с постоянным напряжением 12В постоянного тока и потребляемым током не выше 500мА не требует доп. источник питания.

Рекомендуем наши электрозащелки:

• OR-EZ-4033 Слаботочные, симметричные электрозащелка, без памяти, без замка
• OR-EZ-4031 Симметричная слаботочная электрозащелка, с замком
• OR-EZ- 4030 Электрозащелка симметричная слаботочная, с памятью
• OR-EZ-4032 Электрозащелка симметричная слаботочная, с памятью и замком

5. Можно ли подключить к данному видеодомофону кнопку выхода/входа?

Да, кнопка выхода/входа подключена к электрозащелке и ее питание берется от блока питания выносного пульта .

Мы рекомендуем наши кнопки выхода:

• OR-ZS-813 Накладной монтаж, алюминиевый корпус< /li>
• OR-ZS-814 Накладной монтаж, алюминиевый корпус, кнопка с подсветкой
• OR-ZS-819 Накладной монтаж, пластиковый корпус
• OR -ZS-812 Скрытый монтаж, алюминиевый корпус, кнопка с подсветкой
