ЗАХИСТ АККУМУЛЯТОРУ 24В 35А - ПОЛЬСЬКА

Защита аккумулятора 24В макс 35А

.

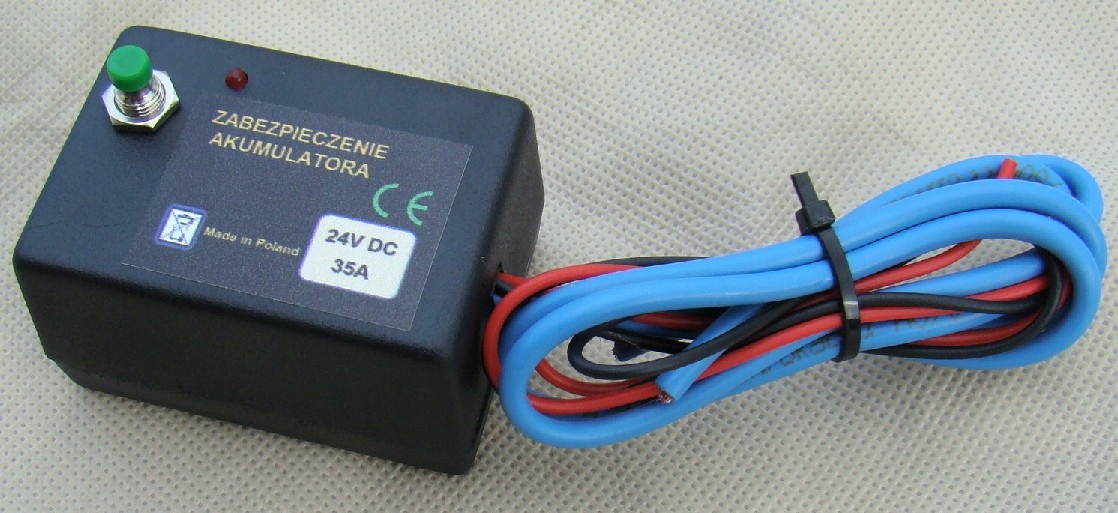

Особенности модели: ПОЛЬСКИЙ продукт, имеет светодиод активации индикатор приёмника и кнопка аварийного включения приёмника. Имеет небольшие габариты и минимальное падение напряжения (ниже 0,1В) от аккумулятора до нагрузки!

.

Управление с современным процессором, имеет задержку выключения и регулировку напряжения отключения аккумулятора.

.

Защита аккумулятора 24В от слишком глубокого разряда.

Защита аккумулятора 24В от слишком глубокого разряда.

p>

Защита контролирует напряжение аккумулятора, чтобы он не разряжался ниже минимального порога (обычно 21,0В). При достижении аккумулятором напряжения предела этого порога защита отключит приёмники от аккумулятора.

Защита освобождает вас от обязанности постоянно следить за аккумулятором, чтобы не разрядить его ниже рекомендованного напряжения. производителем батареи. Аккумулятор, разряженный ниже 21,0 В, теряет емкость и циклы зарядки.

Защиту можно использовать со всеми аккумуляторами на 24 В (гелевыми, свинцовыми и т. д.).

Максимальный ток потребления через приёмник от аккумулятора 35А.

.

Защита имеет 4 провода:

- черный - минус питания на сама защита

- красный к плюсу питания самой защиты

- 2х синие - нормально разомкнутый выход защиты (включает подключенный приёмник)

Типовое подключение (управление от плюса) на схеме ниже:

- красный: аккумулятор +24 В

- черный: - аккумулятор 24 В за предохранителем Б

- первый синий: - аккумулятор 24В за предохранителем Б

- второй синий: к приемнику (плюс управления)

.

Как видно на схеме выше, приемник (здесь лампочка) постоянно подключен к минусу аккумулятора, а плюс контролируется защитой. Предохранитель B следует выбирать в зависимости от ожидаемой нагрузки, его ток не должен превышать 35 А (рекомендуется максимум 30 А). Предохранитель следует прикрепить прямо возле клеммы аккумулятора, а отрицательные (черные) провода предохранителя и приемника подключить сразу за ним. Аналогично и плюсовые провода: красный защитный провод и синий должны быть соединены между собой только на плюсовой клемме аккумуляторной батареи. В результате любые (даже небольшие) падения напряжения в кабелях от аккумулятора до приемника не будут искажать показания напряжения аккумулятора защитой. Разумеется, провода для приемника всегда должны быть как можно короче и с максимально большим сечением, адекватным току, потребляемому приемником.

Также возможно управление приемником от минуса (постоянного плюса), как показано на схеме ниже.

В этом случае приемник постоянно подключен к плюс батареи и срабатывает защита и отключает ее питание со стороны минуса. Аналогично используйте предохранитель Б и подсоедините провода согласно схеме к клеммам аккумулятора.

Принцип работы:

Подключите приемник, который хотите запитать от аккумулятора 24В, к защите согласно схеме выше, а затем подключите защиту к аккумулятору 24В. (светодиод мигнет один раз после подключения источника питания). Если напряжение аккумулятора выше порога включения (обычно 26,0В), защита включится автоматически (светодиод начнет быстро мигать и через 2 секунды светодиод загорится постоянно и одновременно включится приемник ). Если напряжение аккумулятора ниже (но выше порога выключения - обычно 21,0В), защита срабатывает нажатием кнопки (при этом приемник сразу включится и светодиод загорится постоянно). Однако если напряжение аккумулятора ниже порога отключения и мы попытаемся включить его с помощью кнопки, то защита естественно не включится и сообщит нам об этом двукратным миганием светодиода.

С этого момента приемник питается от аккумулятора. Во время работы напряжение аккумулятора будет падать по мере его разряда. Когда оно упадет ниже порога выключения (обычно 21,0 В), защита отключит приемник (светодиод погаснет), предотвращая чрезмерный разряд батареи.

.

< б>Защита имеет задержку выключения приемника (около 6 секунд), т.е. приемник выключится, когда напряжение аккумулятора останется ниже порога выключения в течение не менее 6 секунд. Это защищает от случайного отключения, поскольку некоторые устройства (например, двигатели) при запуске потребляют больший ток – напряжение аккумулятора может тогда временно «село» – поэтому столь кратковременные (например, 1-2 секунды) снижения напряжения аккумулятора не вызовут ложных отключений аккумулятора. защита. Во время обратного отсчета задержки выключения светодиод медленно мигает.

.

Когда защита отключит приемник, светодиод погаснет и кратковременно мигнет каждые 5 секунд.

р>

Защита будет повторно включена, если:

- автоматически, когда напряжение батареи превысит порог активации (батарея заряжена или заменена) или

- кнопка вручную, при условии, что напряжение на этом аккумуляторе превысит порог отключения.

.

Нажатие (аварийное) полезно, когда после разряда аккумулятора и ждем некоторое время (когда аккумулятор начнет регенерировать и напряжение на нем немного увеличится) и надо включить приемник, запитав его от этого же аккумулятора.

Пороги выключения и включения.

Пользователь может выбрать порог выключения и включения с помощью 3 перемычек. Перемычки расположены под крышкой, открутите крышку (2 винта) и при выключенном питании аккуратно снимите выбранные перемычки на свое усмотрение.

.

Используйте перемычку "С" " для установки порога активации:

.

Используйте перемычку "C" для установки порога активации: p>

- перемычка включена, значит 26,0В

- перемычка снята, значит 25,0 В

.

Перемычки «A» и «B» используются для установки порога отключения, и у нас есть 4 варианта выбора переключателя- напряжение выключения:

- выключение при 21,0В (перемычки А и Б установлены)

- выключение при 21,6В (перемычка А установлена, В снята)

- выключение при 22,6В (перемычка Б включена, А снята)

- выключение при 23,6В (перемычки А и Б сняты)

.

Стоит помнить, что защита имеет задержку выключения (около 6 секунд) и задержку включения (около 2 секунд). Максимальная нагрузка составляет 35А, но всегда стоит использовать запас: в случае резистивных нагрузок не менее 10-20%, а в случае индуктивных нагрузок (двигатели и т.п.) 30-50% из-за более высокой нагрузки. мгновенное потребление тока при запуске вышеперечисленных устройств.

Технические данные:

- Питание 24В постоянного тока (допускается 18-29В)

- Порог отключения приемника выбирается: 21,0В / 21,6В / 22,6В / 23,6В

- порог автоматического включения приемника выбирается: 25,0В или 26,0В

- возможна ручная аварийная активация (как указано выше в инструкции)

p>

- максимальный ток потребления приемником: 35А

- падение напряжения на защите: ниже 0,1В

- размеры примерно 6,5 х 5 х 4,5 см

.

Все напряжения указаны с погрешностью +- 3%

Изделие совершенно новое.

.
