ТВ АНТЕННА DIPOL SMART HORIZON DVB-T2

Высококачественная пассивная/активная УВЧ-антенна.

ТВ-антенна SMART HORIZON A2230 — направленная антенна, предназначенная для приема цифрового эфирного телевидения DVB-T2 в диапазоне УВЧ. Антенна изготовлена ​​из алюминия, стальные элементы конструкции оцинкованы, благодаря чему имеют повышенную устойчивость к погодным условиям. Черные элементы из АБС-пластика обеспечивают стабильность конструкции и высокий уровень эстетики. Усиленный держатель (основной профиль) антенны гарантирует высокую степень механической устойчивости (ветер, птицы). Из-за относительно высокого усиления в пассивном режиме антенна предназначена для использования в общественных установках и на больших расстояниях от передатчика в индивидуальных установках.

Отличительные особенности:

• предназначен для приема сигналов эфирного телевидения DVB-T2 в диапазоне УВЧ,
• каналы 21 – 48 (470 - 694 МГц),
• работа в «пассивном» или «активном» режиме,
• направленная характеристика,
• изготовлена ​​из алюминия и ABS,
• усиленный основной профиль,
• гермокороб с разъемом типа F,
• сборка без инструментов за 1,5 минуты,
• встроенный фильтр LTE 700,
• используется в индивидуальных и коллективных установках.

Установка антенны проста, быстра и не требует каких-либо инструментов. Видеоинструкцию по сборке можно найти здесь: https://www.youtube.com/watch?v=FgWiUMRMGaA

Антенна оснащена герметичным корпусом с разъемом F-типа. В этой коробке находится антенный усилитель с байпасом, который позволяет антенне работать в двух режимах:

• пассивный - режим работы по умолчанию. При этом максимальное усиление антенны составляет 14 дБи.
• активный — режим, активируемый напряжением 12 В постоянного тока (необходимо использовать источник питания — не входит в комплект). В этом режиме сигнал дополнительно усиливается примерно на 20 дБ.

Приведенное выше решение делает антенну DIPOL SMART HORIZON чрезвычайно универсальной. Приобретая его, установщик или пользователь может быть уверен, что он будет работать в любом сценарии - от сильных сигналов вблизи передатчика до слабых сигналов на большом расстоянии или приема сигнала, отраженного в плотной застройке.

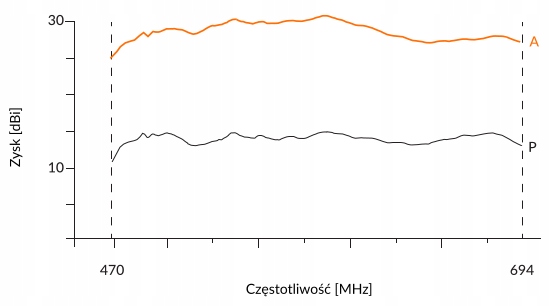

На графике ниже показаны характеристики усиления антенны в зависимости от частоты. Усиление антенны в пассивном режиме отмечено черным цветом (буква П), а характеристики в активном режиме с учетом усиления усилителя отмечены оранжевым цветом (буква «А»). Монтажнику, устанавливающему антенны серии DIPOL SMART, не придется беспокоиться о тестировании разных вариантов антенн путем замены симметрирующего устройства на усилитель или наоборот. На этапе монтажа и измерения сигнала достаточно включить на измерителе напряжение 12 В, чтобы проверить параметры сигнала в обоих режимах работы антенны и выбрать более подходящий. Для непрерывной работы в активном режиме используйте источник питания постоянного тока 12 В, 100 мА.

Компактные размеры в дополнение к более широким возможностям установки гарантируют отсутствие проблем, связанных с длительной эксплуатацией (меньшая восприимчивость к ветру и т. д.). Антенны серии SMART также удобны в транспортировке благодаря небольшому размеру коробки, в которую они упакованы.

ПАРАМЕТРЫ ПРИЕМА, ПОДТВЕРЖДЕННЫЕ ПОЛЕВЫМИ ИСПЫТАНИЯМИ

Перед поступлением в продажу антенна ДИПОЛЬ SMART HORIZON прошла множество полевых испытаний, в том числе анализ работы на расстоянии до 10 м. до 100 км от передатчика мощностью 100 кВт. Тесты включали измерения в местах с различной плотностью застройки, а также сравнительные испытания с другими антеннами DVB-T2, доступными на рынке. Испытания показали, что эта антенна находится на переднем плане по возможностям приема. Прием осуществлялся без особых проблем на расстоянии 94 км от передатчика (100 кВт, нижний диапазон ДМВ, профиль местности без препятствий на трассе), а значение мощности сигнала в режиме пассивной антенны составило в среднем 50 дБмкВ. для 3-х каналов, при этом среднее значение MER составляет 30 дБ. Эти значения следует считать достаточными для приема одним приемником. Если хотелось реализовать более крупную установку, приходилось использовать активный режим, который увеличивал мощность сигнала на 15-20 дБ и значение MER на 2-3 дБ.

Антенны серии DIPOL SMART, помимо прочего, удобны в установке и стабильны после установки. благодаря ручкам на основе двух широких зажимов и барашковых гаек. Расстояние между зажимами составляет 63 мм, поэтому антенны можно устанавливать на мачты, трубы и балюстрады диаметром до 60 мм. Ручка изготовлена ​​из листового металла толщиной 2 мм. Ее конструкция позволяет освободить один из концов, чтобы антенну можно было установить на мачту в любом месте (не сверху) без необходимости полностью откручивать гайки. Кроме того, держатель позволяет осуществлять 5-ступенчатую регулировку наклона антенны для оптимизации положения антенны. Градация повышает стабильность антенны при длительном использовании – как только положение установлено, оно будет сохраняться, что может быть проблемой для антенн, которые обеспечивают плавную регулировку в этом отношении (антенна падает из-за ветра, птиц и т. д.). ).

БЫСТРАЯ СБОРКА БЕЗ ИНСТРУМЕНТОВ

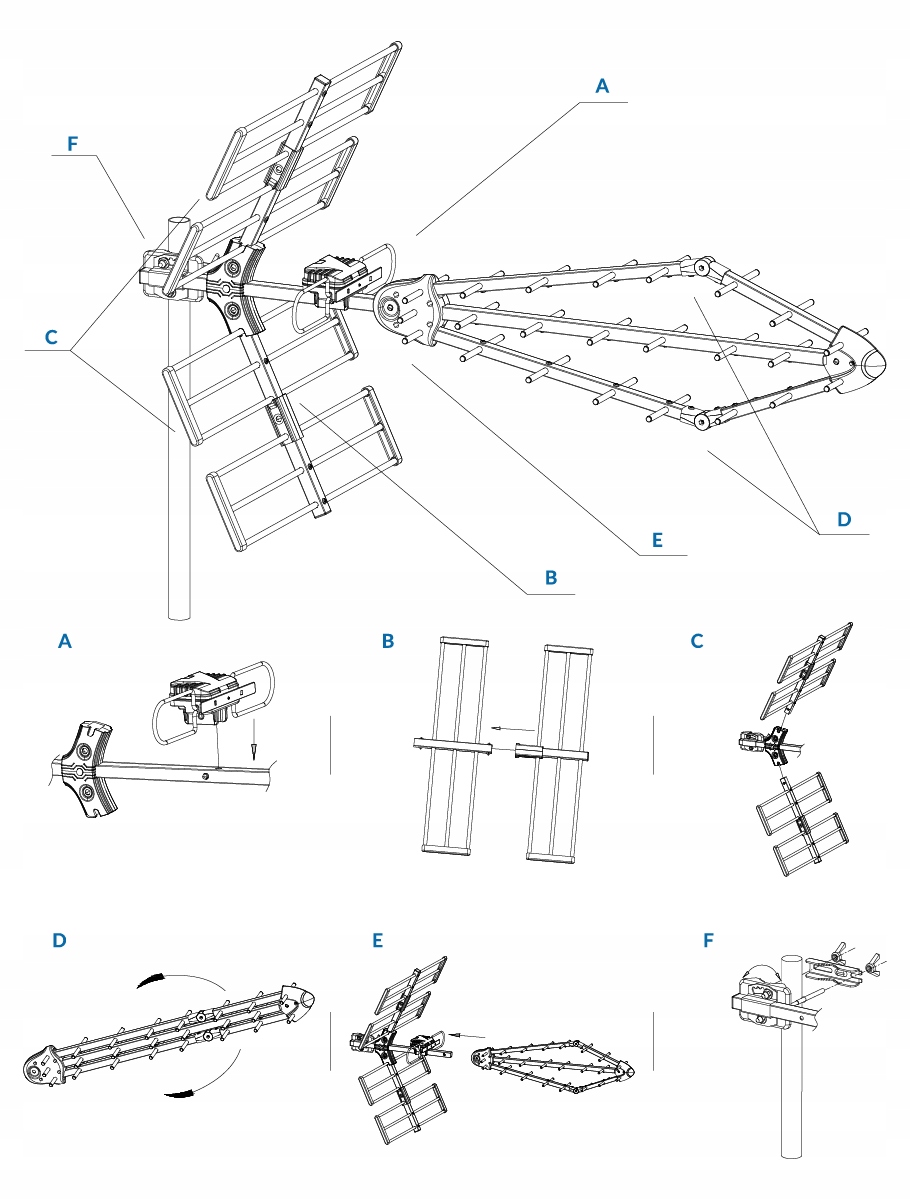

Сборка антенны занимает менее 1,5 минут и не требует каких-либо инструментов. Продуманная конструкция легко собирается. Рефлектор антенны, держатель директора и антенный короб с рамочным диполем крепятся с помощью быстрой, но надежной защелки. Зажим поставляется с 2 барашковыми гайками. Для их затяжки не требуется гаечный ключ.

ВЫСОКОКАЧЕСТВЕННЫЕ МАТЕРИАЛЫ

Материалы, использованные при производстве, обеспечивают длительную и безотказную работу антенны в различных погодных условиях. Детали антенны изготовлены из алюминия, стальные элементы конструкции оцинкованы, черные элементы изготовлены из высококачественного АБС-пластика. Усиленная основная несущая часть обеспечивает повышенную устойчивость к ветру и птицам. Используемая АБС модифицирована для работы в условиях -30...+80оС. Для проверки прочности кронштейна фары с АБС на конец верхнего держателя фары был нагружен груз массой 25 кг. Антенна не была деформирована, а ручка не треснула и не сломалась. Антенну можно было использовать и дальше.

ПРИМАТЬ ДО 80 КМ ОТ ПЕРЕДАТЧИКА

Высокий коэффициент усиления антенны в пассивном режиме и возможность включения усилителя сигнала, встроенного в антенный бокс, означают, что антенна может принимать сигнал на расстоянии до 80 км до 100 км от передатчика. Это подтвердили полевые испытания. Однако следует учитывать, что это зависит от ряда факторов, таких как мощность передаваемого сигнала, местные условия местности, местные помехи и т. д.

2 РЕЖИМА РАБОТЫ: ПАССИВНЫЙ И АКТИВНЫЙ

Использованный в антенне байпас позволяет антенне работать в двух режимах: пассивном и активном. Благодаря этому антенна универсальна и установщику не приходится тестировать разные конфигурации, вставляя и вынимая антенный усилитель в антенный короб. Для перехода в активный режим достаточно подключить к телевизору источник питания постоянного тока 12В 100мА с разделителем. В пассивном режиме антенна работает без дополнительного питания.

ВСТРОЕННЫЙ ФИЛЬТР LTE 700

Антенна предназначена для приема сигналов, передаваемых в диапазоне УВЧ на каналах 21 – 48 (частота 470 – 694 МГц). Поэтому он подготовлен к так называемому второй цифровой дивиденд, предполагающий использование полосы выше 700 МГц для услуг мобильной телефонии и передачи данных. Встроенный фильтр предотвращает попадание в установку нежелательных сигналов в диапазоне > 700 МГц.

ИДЕАЛЬНО ДЛЯ КОЛЛЕКТИВНЫХ И ИНДИВИДУАЛЬНЫХ УСТАНОВОК

Благодаря относительно высокому усилению в пассивном режиме антенна предназначена для использования в коллективных установках и на больших расстояниях от передатчика. Он будет хорошо работать в качестве элемента в установках MATV (установки DVB-T2) и SMATV (установки с несколькими коммутаторами).

РАЗМЕРЫ МАЛЕНЬКОЙ УПАКОВКИ

Размеры упаковки антенны DIPOL SMART HORIZON: 79 x 19 x 13 см. Это один из самых компактных корпусов среди антенн данного типа на рынке. Этот, казалось бы, менее существенный факт должен порадовать каждого установщика, которому сложно транспортировать большие антенны в большом количестве или с другими установочными аксессуарами.

Технические данные

• Тип антенны: Телевизионная DVB-T/T2
• Наименование: SMART HORIZON
• Производитель: DIPOL
• Тип RTV-антенны: Направленная, SMART

Общая информация:

• Количество элементов [шт]: 25
• Размеры [ мм]: 1110x590x500
• Вес [кг]: 2
• Упаковка: Коробка
• Размеры [мм]: 790x190x130

• Сопротивление [Ом]: 75
• Усиление (пассивный режим) [дБи]: 11–14
• Усиление + усиление (активный режим) [дБ]: 25–32
• Балансир: Да (75 Ом)
• Диапазон: УВЧ
• Диапазон частот [МГц]: 470 – 694
• Каналы: 21–48
• Ширина луча [градусы]: H 40 / V45
• Регулировка угла наклона [градусы]: 0–45

Усилитель:

• Встроенный усилитель: Да
• Обход усилителя: Да
• Диапазон усиления: УВЧ
• Диапазон усиления: УВЧ
• Обход усилителя: Да li>
• Усилитель, коэффициент усиления [дБ]: 20
• выходное сопротивление [Ом]: 75
• Макс. диаметр мачты/трубы [мм]: 60
• Электропитание, напряжение [В]: 12
• ток [мА]: 75

В комплект входят:

• Антенна DIPOL SMART HORIZON DVB-T2
• Инструкция по установке
