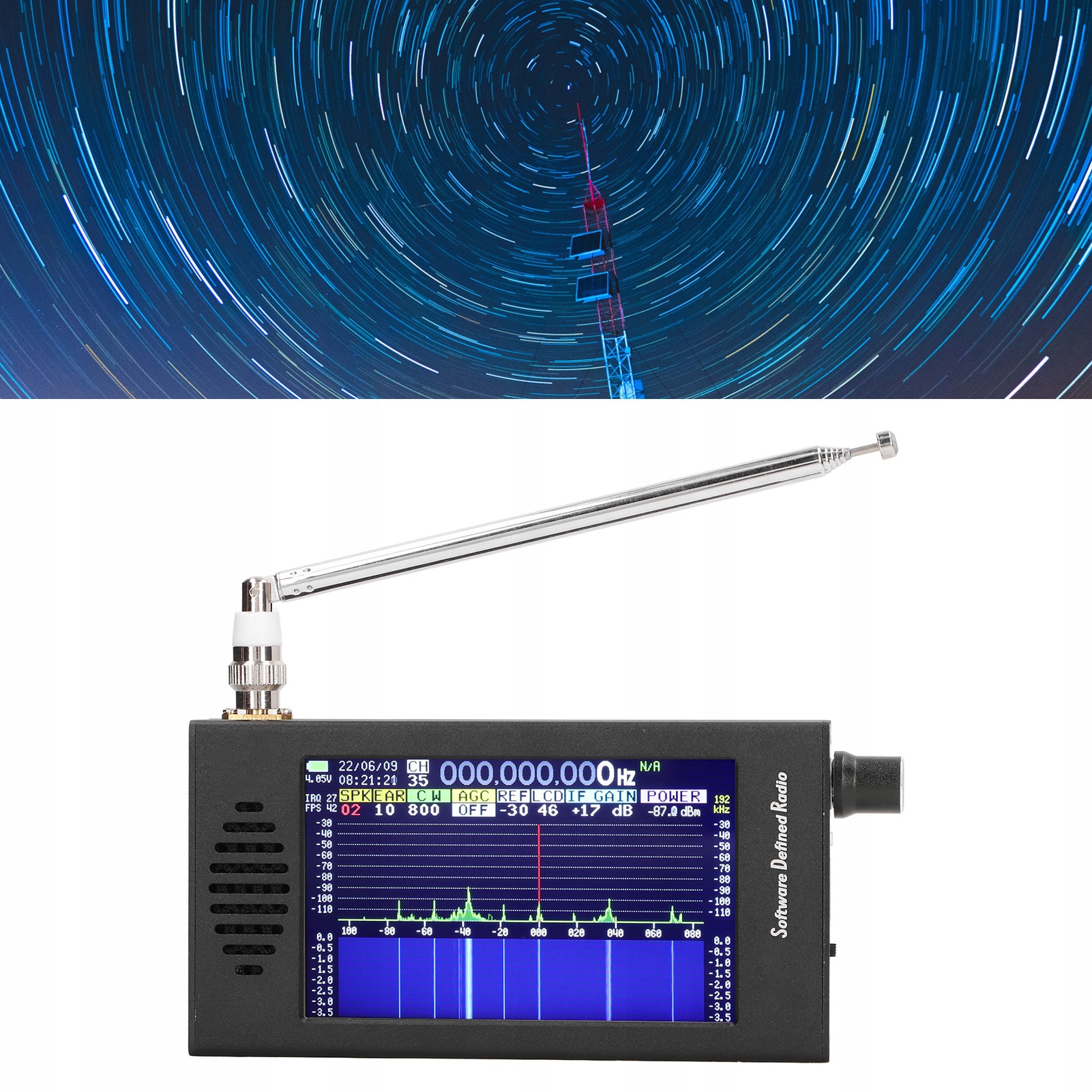

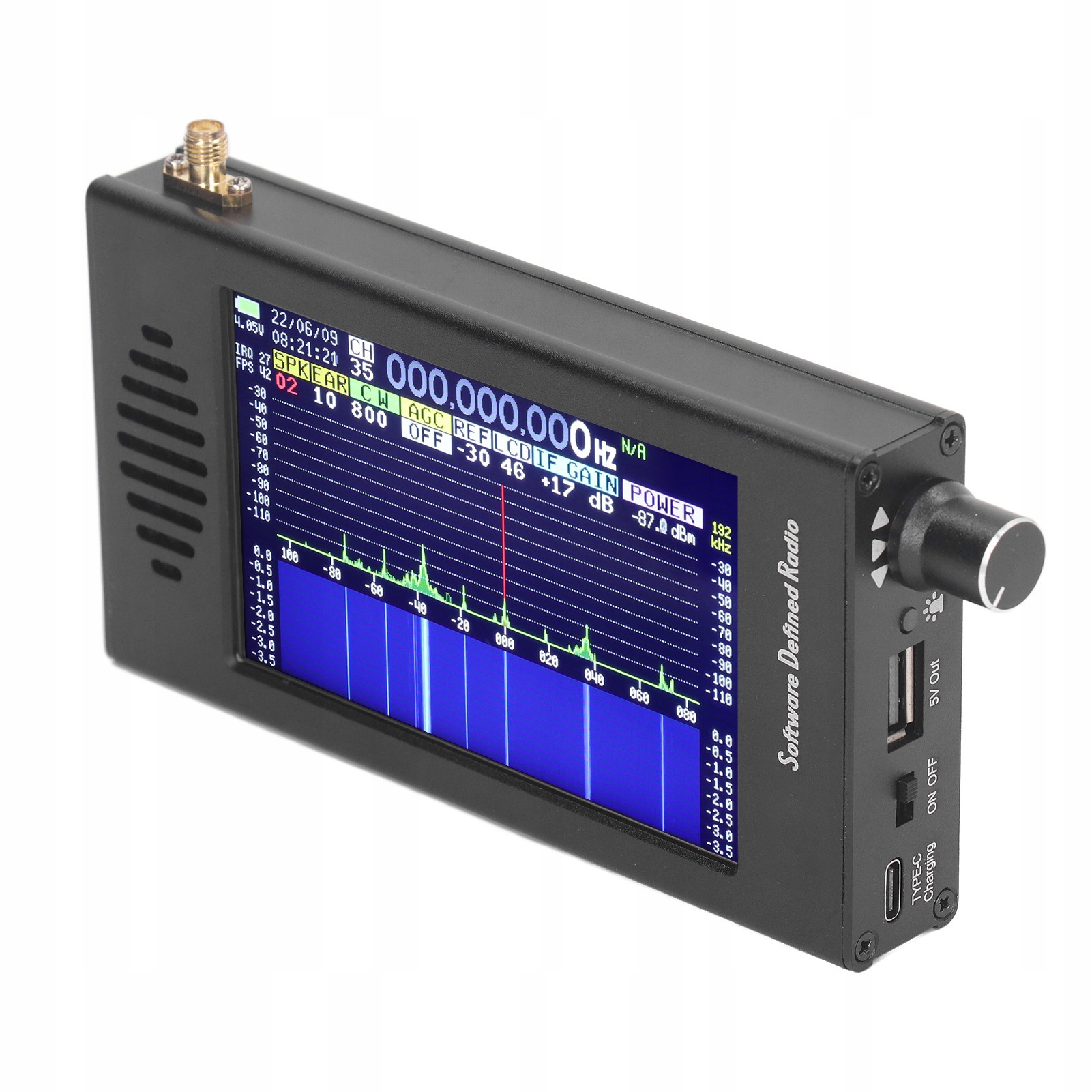

4,3-дюймовий екран DSP SDR

Функція: 1. Портативний приймач: Цей цифровий демодуляційний приймач DSP, заснований на радіо архітектурі, визначеній SDR, має широкий спектр 192 кГц, і можливість відображення водоспаду, у поєднанні з 16-бітною вибіркою може досягти функцій демодуляції CW, AM, SSB , FM, WFM. Відмінний ефект прийому: Цей аматорський повнометражний радіоприймач оснащений ефективною системою DSP, і довга висувна антена, що забезпечує відмінну якість сигналу, може отримувати різні канали без перешкод. РК -дисплей: приймач SDR використовує з ЧПУ з алюмінієвим сплавом і оснащений РК -дисплеєм IPS з діагональною та 800x480 з високою яскравістю. Сумісні навушники: Завдяки компактному розміру 14 х 7,4 х 2,2 мм ви можете взяти їх скрізь. Він підтримує звичайні 3,5 мм навушники або навушники з інтерфейсом CTIA (американський стандарт). Акумулятор з великою ємністю: побудований -в 5000 мАг 3,7 В акумулятор може використовуватися приблизно від 10 до 12 годин (залежно від налаштувань пристрою та чіткості пристрою). 4,3-дюймовий екран DSP SDR

Специфікація: Тип статті: Радіо-приймач DSP

Матеріал: Алюмінієва зупинка

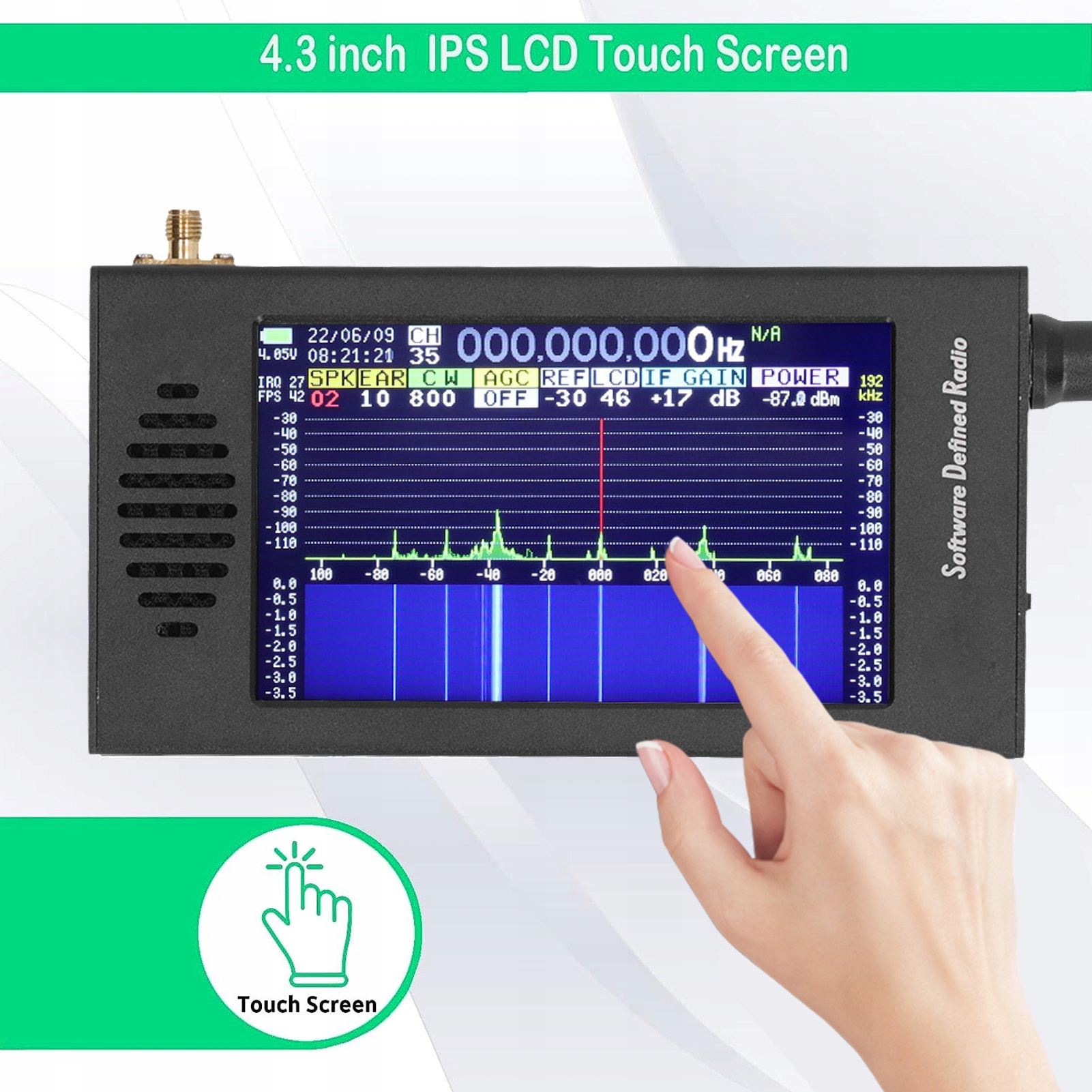

Технологія дисплея: 4,3-дюймовий РК-екран IPS з 800x480 РК-дисплеєм, затемнена постійним струмом, o Висока яскравість

Метод управління: сенсорний екран опір, обертовий кодер

Вибір каналу: 1-99

Частота: 100 к до 149 МГц, мінімальний крок 1 Гц Об'єм спікера (SPK): 0-35db, Крок 1DB

Навушники (вухо): 0-35 дБ, крок 1 дБ

Модуляція: CW, LSB, USB, AM, WFM , Ste (FM Stereo), I Q

Налаштування AGC: вихід, безкоштовно, середній, швидкий

Рівень довідки (Ref): від -99 до 99 дБ, крок 1 дБ

Якщо: -12 до 67 дБ, крок 1 дБ

Налаштування спектрального стилю: зелений аксесуар, зелена лінія, синій аксесуар, біла лінія

Ширина діапазону Spectre: RF спектр (192 кГц, 128 кГц, 64 кГц); Звуковий спектр (64 кГц)

Встановлення зони водоспаду: Форма водоспаду або хвилі (амплітуда x1 x8 x64)

п’ять елементів, які кодер не може вибрати:

І і. Індикатор рівня акумулятора

b. Налаштування дати та часу

. Відображення інформації про станцію: можливість програмувати назву станції

D. Переглянути поточну ширину спектру

e. Порт введення антени (живлення) Дисплей живлення

Робочий режим: однобічна стрічка CW, AM, SSB (LSB USB), WFM, стерео FM (вимагає навушників)

Частота ступеня: 1 Гц 10 Гц 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц

Ширина діапазону Spectre: 192 кГц, 128 кГц, 64 кГц, дисплей спектру в реальному часі FFT

Інтерфейс антени: чоловічий BNC, імпеданс 50 Ом, максимальна вхідна потужність -20DBM

Основна генератор кварца: TCXO 26 МГц ± 0,5 проміле

Аудіоінтерфей CTIA (американський стандарт). Споживання: Близько 250 мА при 5 В

ємність акумулятора: 5000 мАг 3,7 В (вбудований)

Час використання: приблизно 10-12 годин, залежно від обсягу налаштувань та яскравості пристрою

Збереження каналів: 99 каналів можна запрограмувати, а також назва станції, методу частоти та налаштування

Опис:

Продукт продукту ґрунтується на методі детектора Quadratur Tayloe для досягнення частот змішування. Генератор годинника SI5351 генерує два ортогональні прямокутні сигнали частоти як збудження, отримуючи приймач ZIF з дуже низьким рівнем шуму та нульовою проміжною частотою. Сигнал IQ, отриманий після змішування, надсилається на кодек і збирається MCU, де алгоритм DSP закінчує демодуляцію та дисплеї сигналу. 4,3-дюймовий екран DSP SDR

Як використовувати: Використовуйте посібник користувача. 4,3-дюймовий екран DSP SDR

Список упаковки: 1 x DSP SDR Radio приймач

1 x антена

1 x кабель передачі даних

1 x Посібник користувача

. 4,3-дюймовий екран DSP SDR
