Підсилювач для навушників AR169 з мікросхемою TDA2822

набір своїми руками (потрібна пайка)

виробник Arli Electronics

Універсальний малошумливий стерео підсилювач для навушників (динаміків) з регулюванням посилення на спеціалізованій мікросхемі TDA2822 на основі модифікованої базової програми виробника. Розроблена конструкція, на відміну від представлених на ринку, характеризується низьким рівнем шуму і чистим звуком. Модуль має вихід стерео mini-jack і гніздо для підключення штепсельного блоку живлення. Його також можна живити від батареї або від порту micro/macro/USB комп’ютера через спеціальний кабель адаптера постійного струму (не входить у комплект). Завдяки низькому енергоспоживанню і широкому діапазону напруг живлення модуль може працювати від батарейок. Завдяки невеликим розмірам модуль можна вбудовувати в інший пристрій.

Систему можна використовувати як підсилювач для навушників для:

• комп’ютер, ноутбук, ноутбук< /li>
• смартфон, планшет
• MP3, MP4 плеєр
• радіоприймач
• аудіо та відео система (телевізор, консоль) , hi-fi система)< /li>
• автоаудіосистема
• електронні іграшки, музичні шкатулки

Технічні параметри

• плавне регулювання гучності за допомогою потенціометра
• двоканальна система, стерео з TDA2822
• металізовані резистори< /li>
• низький рівень шуму та висока динаміка
• робота:
• з навушниками
• з динаміками 4-32 Ом< /li>
• максимальна потужність 2x1W (можна підключити динаміки до 2x5W)
• частотна характеристика 20Hz - 22kHz
• спотворення < 0,2%
• індикація роботи - синій світлодіод
• широкий діапазон напруги живлення 1.8V-15V DC
• споживаний струм 20mA (з навушниками)< /li>
• роз'єм живлення постійного струму та вихідний роз'єм стерео mini-jack 3,5 мм
• розмір плати 40x49 мм
• набір включає: друковану плату, документацію, комплект елементів

Документація - https://arlisklep.pl/files/ARLI/AR169.pdf

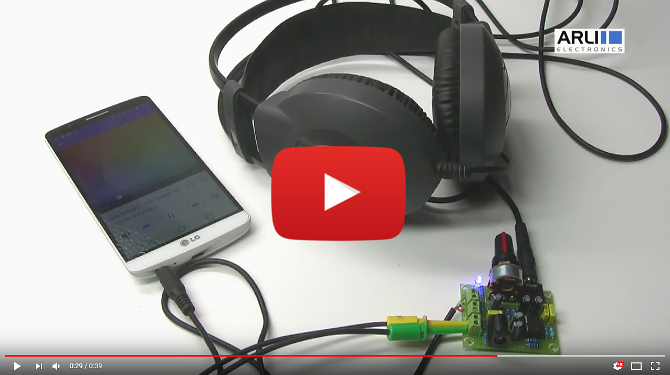

Перегляньте демонстраційне відео на YouTube - https:/ /youtu.be/mRVWhm8D-OU

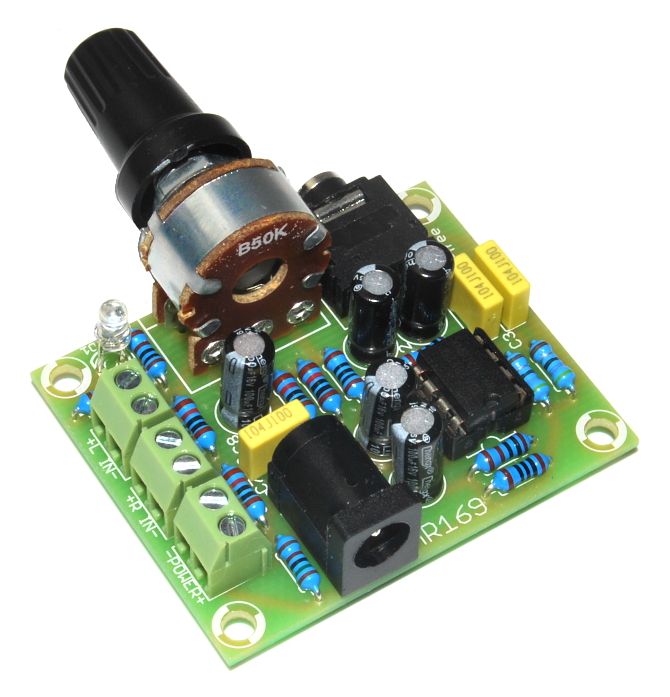

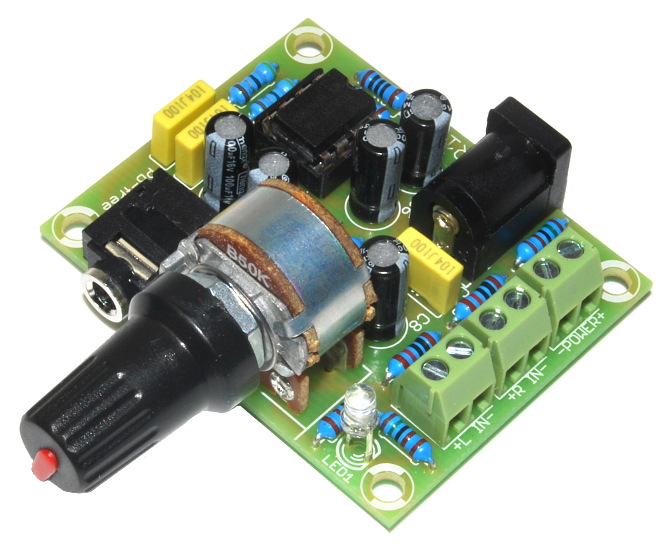

* ілюстративні фотографії зібраного набору
