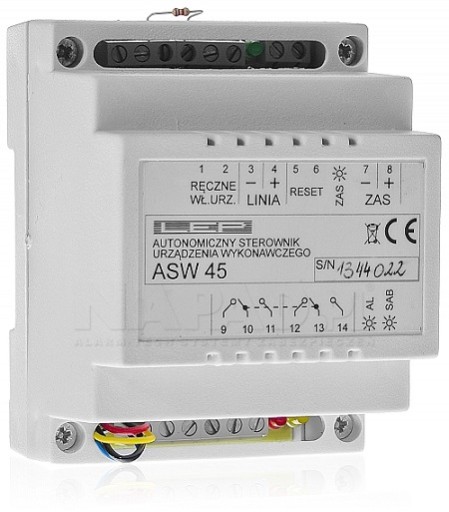

Автономний контролер приводу ASW45

Технічні характеристики:

  • напруга живлення: 24 В постійного струму (10-28 В)
  • максимальне споживання струму:
  • li>
  • запуск (60 секунд): 55 мА
  • у контрольованому стані: 15 мА (НІ)
  • у стані тривоги: 200 мА
  • навантажувальна здатність контактів реле: 230V /8A
  • робоча температура: від -25ºC до +55ºC
  • відносна вологість: 80% при 40ºC
  • вага: 100g

Принцип дії:

Керування приводами здійснюється через безпотенційні контакти реле. Положення якоря реле в контрольованому стані встановлюється перемичкою NC/NO. Коли один сповіщувач, підключений до контролера, виявляє наявність диму в повітрі, якір реле перемикається в стан тривоги. У стані тривоги сповіщувач збільшує споживання струму в лінії виявлення з 50 мкА до 20 мА.

Стан тривоги сигналізується контрольним освітленням AL. Після сигналу димової сигналізації від сповіщувача модуль автоматично скидає лінію виявлення, якщо червона перемичка не була зрізана. Зрізання червоної перемички «зафіксує» стан тривоги певного сповіщувача – стан тривоги можна буде скинути, вимкнувши живлення або використовуючи перемикач, прикріплений до клем RESET.

Після того, як дим припиниться, коли детектор припиняє подавати сигнал тривоги після скидання або автоматичного скидання, контакти реле залишаються в положенні тривоги протягом приблизно 30 секунд, якщо не було зрізано чорну перемичку - зрізання цієї перемички запобіжить "зупиненню" тривоги на контактах реле.

Підключення до клем 1 і 2 (ручне ввімкнення пристрою) - будь-який. Нормально відкритий бістабільний перемикач дозволяє постійно перемикати реле зі стану моніторингу в стан тривоги. Це дозволяє ввімкнути привод незалежно від стану сповіщувача. Підключення будь-якого моностабільного нормально розімкнутого перемикача до клем 5 і 6 (скидання) дозволяє скинути стан тривоги сповіщувачів – ця функція використовується, якщо функцію автоматичного скидання вимкнено в контролері.

Стан контактів реле в різні робочі стани пристрою залежать від налаштування перемички NC /NO, доступної у вигляді розширеної петлі синього дроту.

  • Налаштування NC (заводська перемичка не зрізана): без живлення, контакти 9 10 і 12 з 13 замкнуті, після подачі живлення контакти 10 з 11 і 11 замкнуті 13 з 14, під час тривоги і тамперу замкнуті контакти 9 з 10 і 12 з 13.
  • Налаштування НО (зрив перемички): без живлення контакти 9 з 10 і 12 з 13 замкнуті, після подачі живлення контакти 9 з 10 і 12 з 13 м замкнуті під час тривоги та тамперу, контакти 10 з 11 і 13 з 14 замкнуті Контролер оснащений захистом від короткого замикання лінії виявлення. Коротке замикання в лінії вимикає напругу в лінії, перемикає реле в стан тривоги і контроль SAB постійно світиться, а контроль AL блимає. ПІСЛЯ усунення короткого замикання контролер автоматично перейде в режим спостереження. Подібно до короткого замикання контролер реагує на виймання сповіщувача з розетки або обрив лінії - т.зв. САБОТАЖ. Потім реле перемкнеться, а індикатор SAB залишиться світитися постійно. УВАГА! Кінцевий резистор = 2,7 кОм повинен бути встановлений в останнє гніздо. Ви можете усунути перемикання реле у разі саботажу або короткого замикання в лінії, зрізавши жовту перемичку - світлові індикатори залишаться незмінними.
