Циліндровий одноступінчастий редуктор — безважільний редуктор зі змінним регулюванням вихідного тиску.

Редукційний клапан призначений для стиснених газів або для газів під тиском розчинених у балонах під тиском з тиском наповнення не більше 200 бар, а також для зріджених газів. Він знижує тиск на вході з напірного балона до необхідного робочого тиску і підтримує його постійне значення.

Редуктор оснащений запобіжним клапаном, який при перевищенні допустимої межі на вході відпускає надлишок газу з циркуляції. Він оснащений 2 манометрами, які показують тиск на вході та виході.

Технічні характеристики:

• Тип редуктора: RB-AZ
• Тип газу: азот
• Вхідна різьба: W24,32x1/14
• Номінальний вхідний тиск [МПа]: 20
• Діапазон тиску на виході бар [МПа]: 0,5÷10 (0,05÷1)
• Номінальна продуктивність [м3/год]: 30
• Різьба гайки на виході з насадки шланга [мм]: G 1/4 6,3
• Розташування: вертикальне

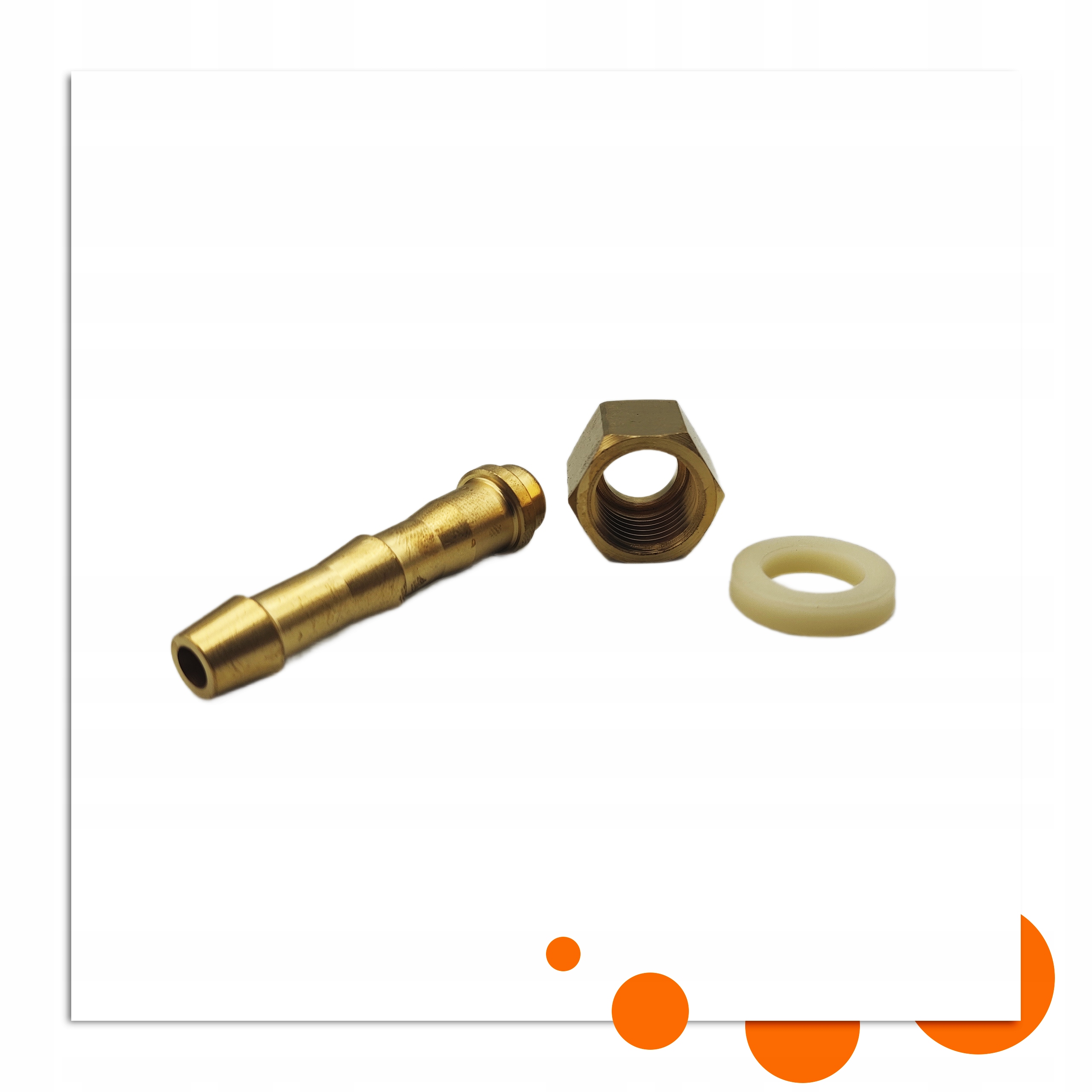

У набір входить:

• Прокладка
• Заглушка
• Гайка
• Посібник користувача

Він розроблений для газів аргон або CO2. Редуктор використовується під час зварювання, різання, нагрівання та подібних процесів металообробки.

Редуктор має ручку вертикального регулювання та манометричний показники тиску на вході та робочого тиску.

Редукційний клапан не можна використовувати:

• Для рідких газів
• При температурі навколишнього середовища нижче -30°C і вище +60°C
• Для корозійних газів, таких як етиламін, диметиламін, аміак тощо.

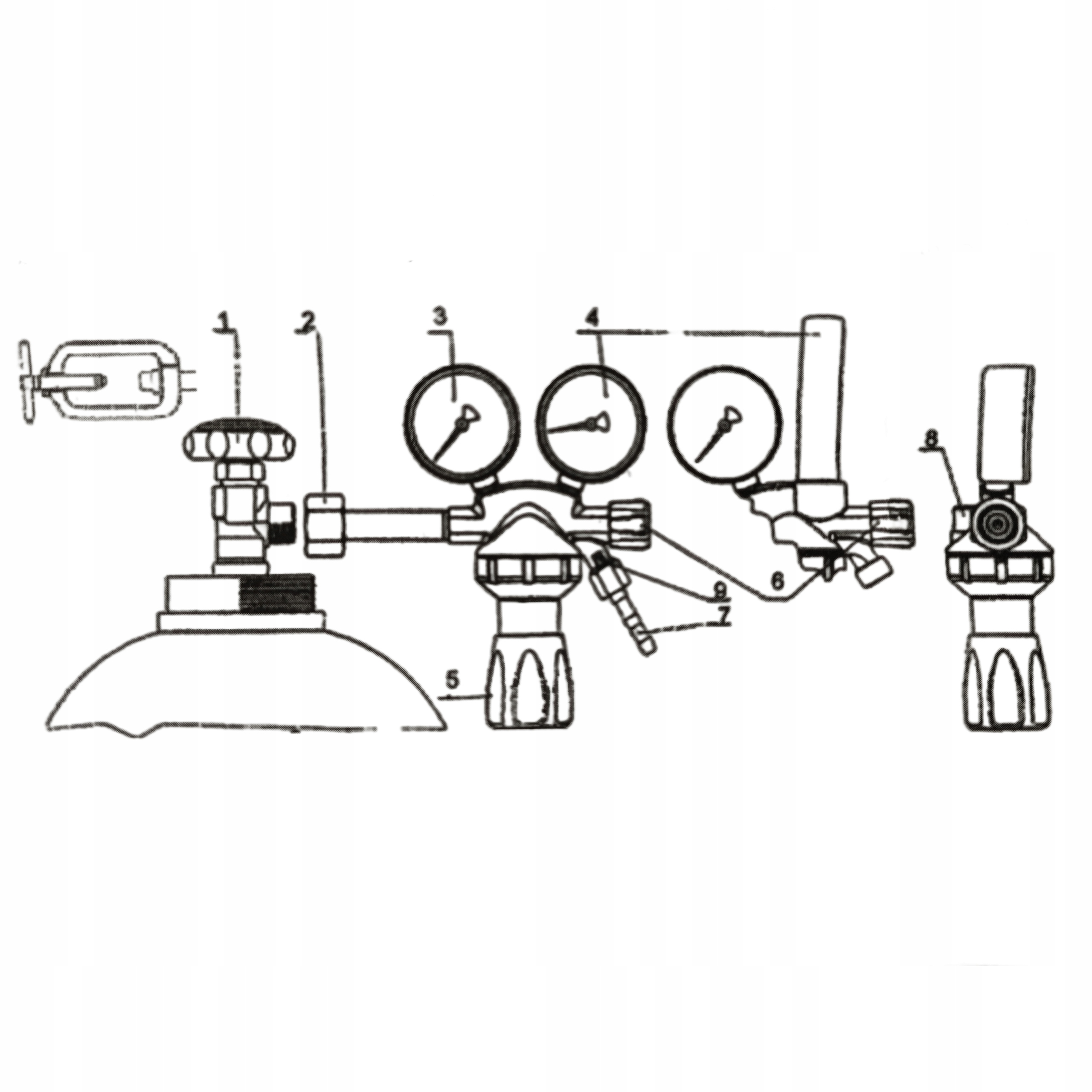

Технічне креслення:
